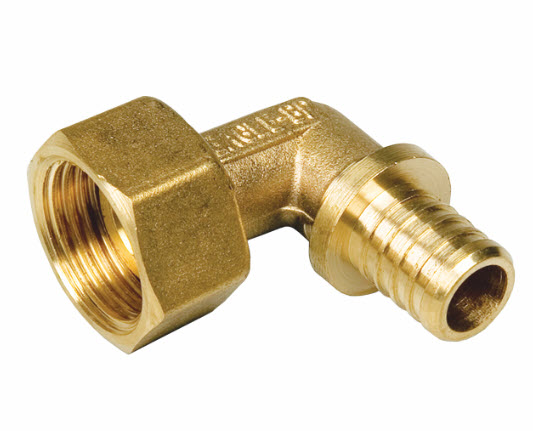

БИР ПЕКС НПР Угольник ПРЕСС с накидной гайкой 20 (2.8) x 3/4" НГ
Обновлено в 2020 годуОписание

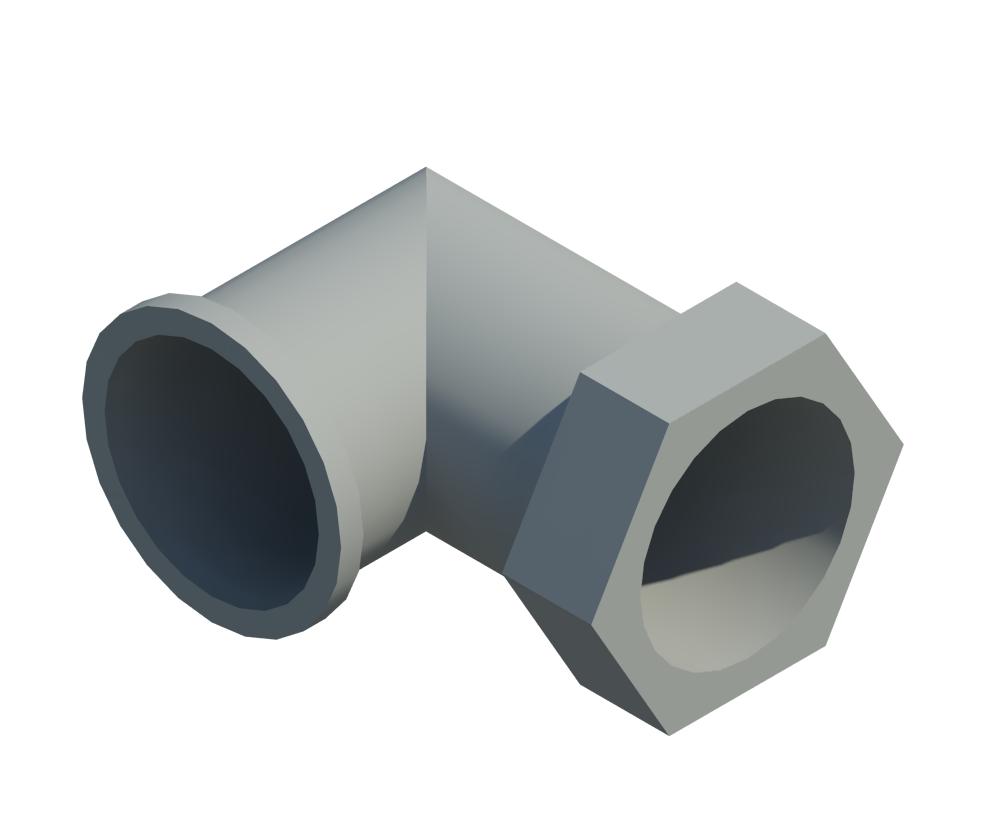

Семейство категории "Соединительные детали трубопроводов", тип детали - отвод. На средней и низкой детализации представлено в виде двух линий.
Файлы для скачивания
| rfa | birpeks_npr_ugolnik_gaykanakidnaya.rfa | 356 KB | Revit 2016 | |
| rvt | birpeks_proekt.rvt | 7.2 MB | Revit 2016 | |
| ifc | birpeks_npr_ugolnik_gaykanakidnaya.ifc | 90 KB | IFC2X3 | |
| birpeks_instruktsiya_po_rabote_s_modelyami.pdf | 681 KB | — |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Фитинги трубопроводов |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 26 mm |
| Ширина | 37 mm |
| Длина | 41 mm |
| Вес | 100 g |
| Параметры в файлах моделей | |
| TypeName | Угольник с накидной гайкой |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | БИР ПЕКС |
| Коэффициент K | 0.7 |
| Метод определения потерь | Коэффициент K |
