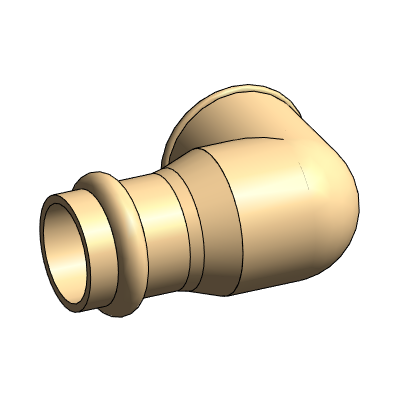

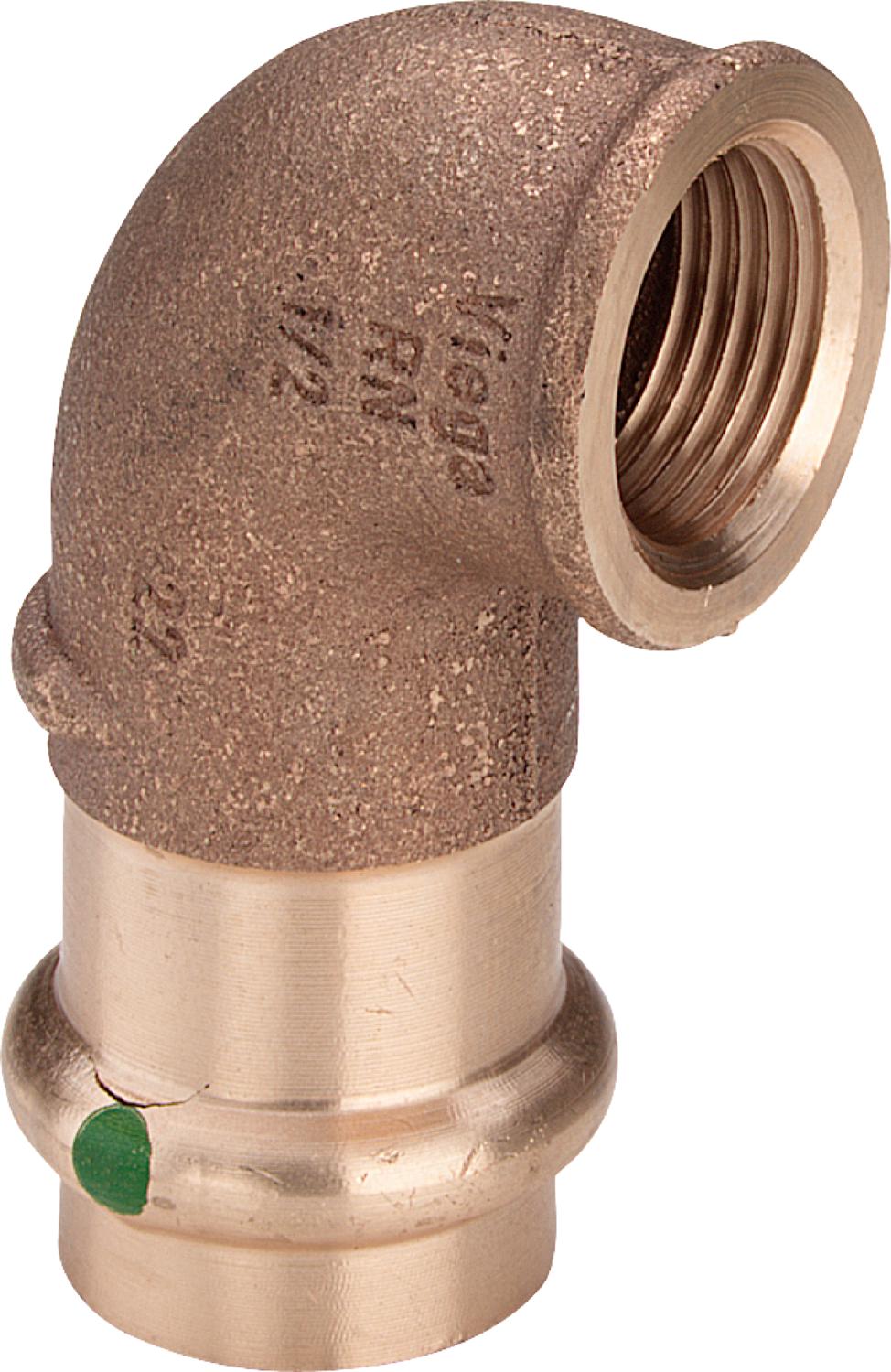

Угольник переходной 90° Sanpress , 2214.2

Name: Угольник переходной 90° Sanpress , 2214.2
Brand: Viega

Обновлено в 2021 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Для заполнения спецификации трубопроводов разработан скрипт Dynamo. Также спецификацию трубопроводов можно создать с помощью макроса из шаблона Autodesk или ключевых спецификаций. Детально метод разобран в инструкции

Файлы для скачивания


rfa	viega_ugolnikvr_sanpress_2214-2.rfa	440 KB	Revit 2019
rvt	viega_modeliispecifikacii_sanpressbronza.rvt	13.9 MB	Revit 2019
dyn	viega_marka_artikul_naimenovanie_v2.dyn	322 KB	—
pdf	viega_instrukciyaporabotesmodelyu_sanrpess-bronza.pdf	971 KB	—
txt	viega_ugolnikvr_sanpress_2214-2.txt	645 B	—

Типоразмеры (13)

Наименование	VG DN1	VG DN2
Угольник DN13 x Rp 1/2 (d15 x Rp 1/2)	13 мм	15 мм
Угольник DN13 x Rp 3/4 (d15 x Rp 3/4)	13 мм	20 мм
Угольник DN15 x Rp 1/2 (d18 x Rp 1/2)	15 мм	15 мм
Угольник DN15 x Rp 3/4 (d18 x Rp 3/4)	15 мм	20 мм
Угольник DN20 x Rp 1/2 (d22 x Rp 1/2)	20 мм	15 мм

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	VIEGA_Бронза
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Viega
