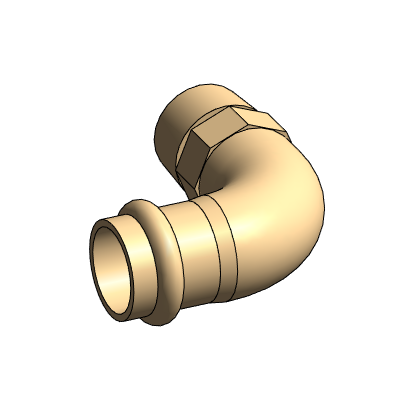

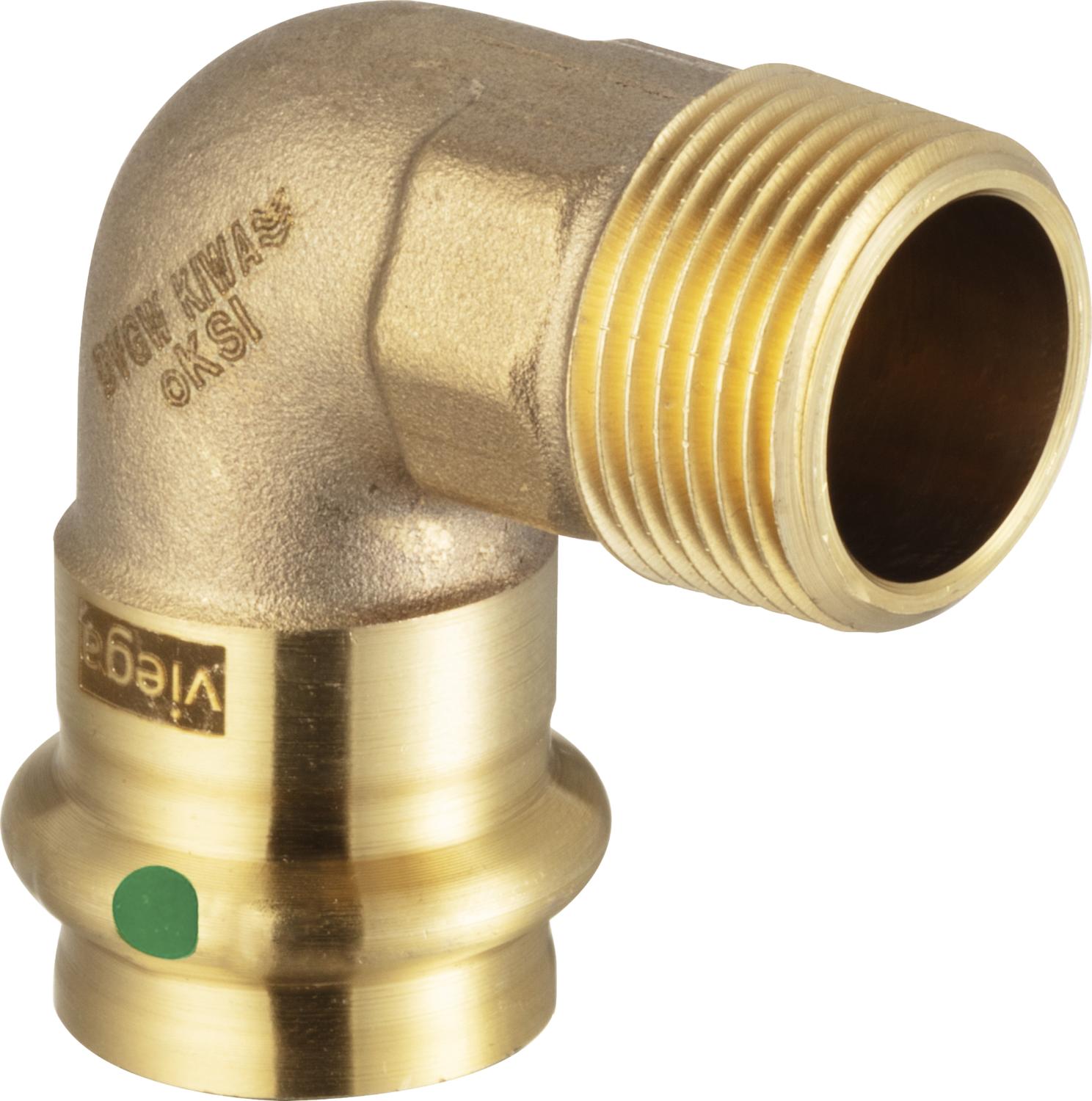

Угольник переходной 90° Sanpress , 2214

Name: Угольник переходной 90° Sanpress , 2214
Brand: Viega

Обновлено в 2021 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Для заполнения спецификации трубопроводов разработан скрипт Dynamo. Также спецификацию трубопроводов можно создать с помощью макроса из шаблона Autodesk или ключевых спецификаций. Детально метод разобран в инструкции

Файлы для скачивания


rfa	viega_ugolniknr_sanpress_2214.rfa	424 KB	Revit 2019
rvt	viega_modeliispecifikacii_sanpressbronza.rvt	13.9 MB	Revit 2019
dyn	viega_marka_artikul_naimenovanie_v2.dyn	322 KB	—
pdf	viega_instrukciyaporabotesmodelyu_sanrpess-bronza.pdf	971 KB	—
txt	viega_ugolniknr_sanpress_2214.txt	451 B	—

Типоразмеры (9)

Наименование	VG DN1	VG DN2
Угольник DN50 x R 2 (d54 x R 2)	50 мм	50 мм
Угольник DN40 x R 1 1/2 (d42 x R 1 1/2)	40 мм	40 мм
Угольник DN32 x R 1 1/4 (d35 x R 1 1/4)	32 мм	32 мм
Угольник DN25 x R 1 (d28 x R 1)	25 мм	25 мм
Угольник DN20 x R 3/4 (d22 x R 3/4)	20 мм	20 мм

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	VIEGA_Бронза
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Viega
BIM library	https://bimlib.pro/manufacturer/company/19924
