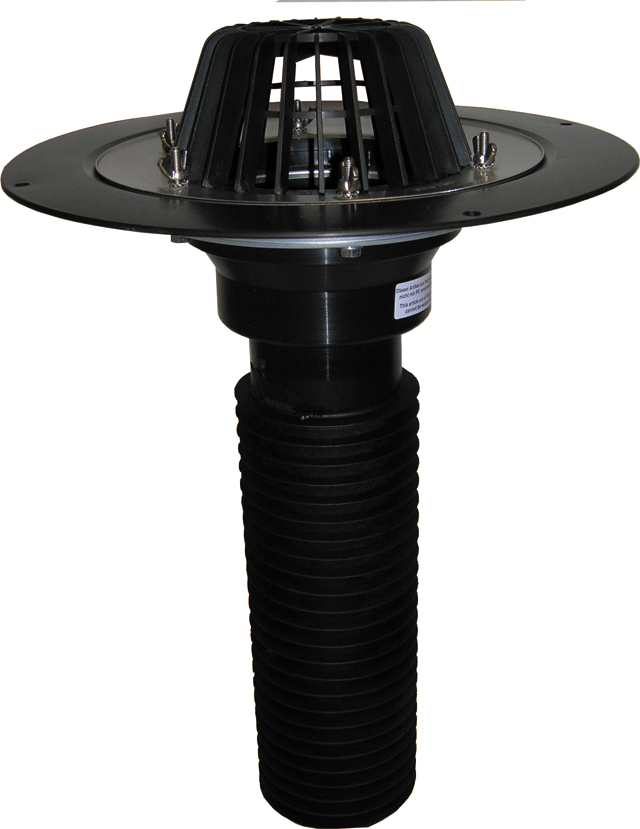

Универсальная кровельная воронка с вертикальным выпуском, с листвоуловителем из ПП, с профилированным фланцем из нержавеющей стали. Предназначена для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун), DN75, DN110, DN125 или DN160, HL69

Обновлено в 2025 году

Описание

HL69 Универсальная кровельная воронка с вертикальным выпуском, с листвоуловителем из ПП, с профилированным фланцем из нержавеющей стали. Предназначена для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун), DN75, DN110, DN125 или DN160

Файлы для скачивания


rfa	hl_ru_roofdrain_hl69-b-221103.rfa	1.1 MB	Revit 2020
pdf	Sertifikat-sootvetstviya-_-ROSS-RU.32748.04EP30.OS16.00073-ot-05.03.2024-_deystvitelen-do-04.03.2027_-izgotovitel-OOO-KHL_RUS_ (2).pdf	3.8 MB	—

Типоразмеры (4)

Наименование	Bauelement	EAN	Modell	Typenkommentare	ВЕС	НОМИНАЛЬНЫЙ ДИАМЕТР	ПРОИЗВОДИТЕЛЬНОСТЬ	РАЗМЕР

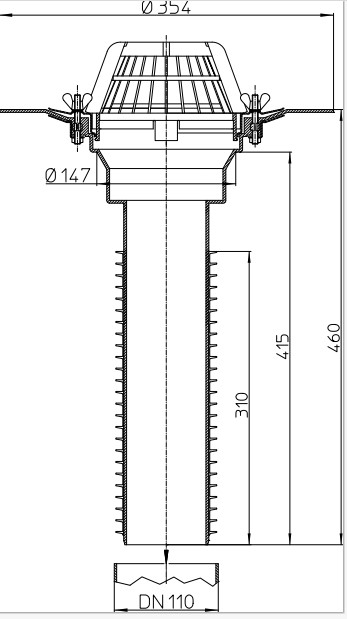

HL_Кровельная воронка_HL69_1	HL69_1	9003076004515	HL69_1	HL69/1 "Ремонтная" кровельная воронка для DN110.,	1,78 [kg]	110 mm	7,8 l/s	für DN110

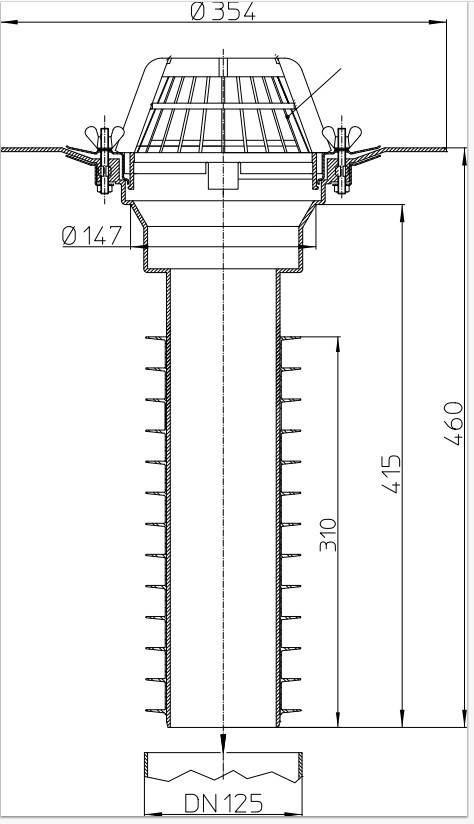

HL_Кровельная воронка_HL69_2	HL69_2	9003076004522	HL69_2	HL69/2, "Ремонтная" кровельная воронка для DN125.	1,88 [kg]	125 mm	11,0 l/s	für DN125

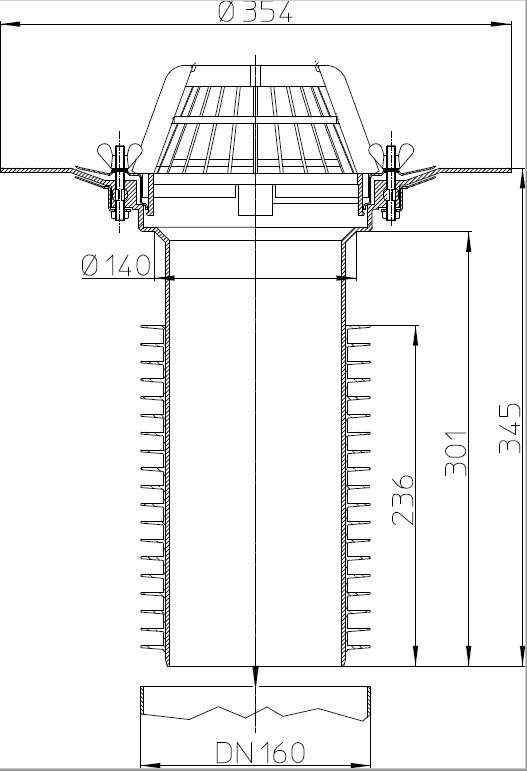

HL_Кровельная воронка_HL69_5	HL69_5	9003076008261	HL69_5	HL69/5, "Ремонтная" кровельная воронка для DN160.	2,27 [kg]	160 mm	10,3 l/s	für DN160

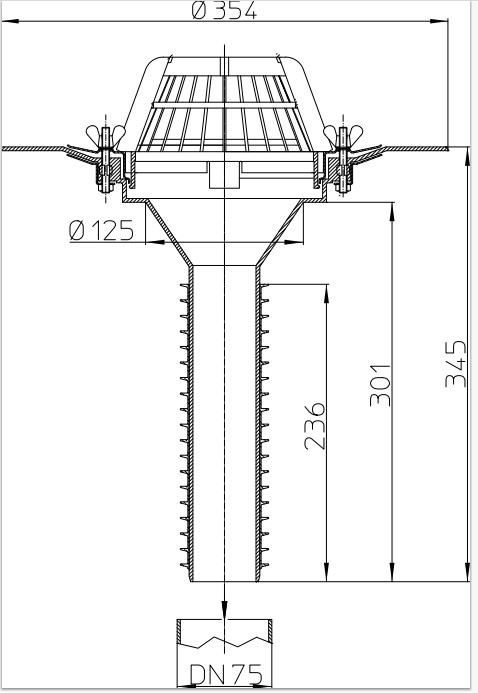

HL_Кровельная воронка_HL69_7	HL69_7	9003076004508	HL69_7	HL69/7, "Ремонтная" кровельная воронка для DN75.	1,52 [kg]	75 mm	7,5 l/s	für DN75

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Полипропилен, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	460 mm
Ширина	354 mm
Длина	354 mm
Общие характеристики
Abwasserrohrverbindung	Ja
Beschreibung	Кровельные воронки
HW-Verbindung	Nein
Hersteller	HL Hutterer & Lechner GmbH
KW-Verbindung	Nein
