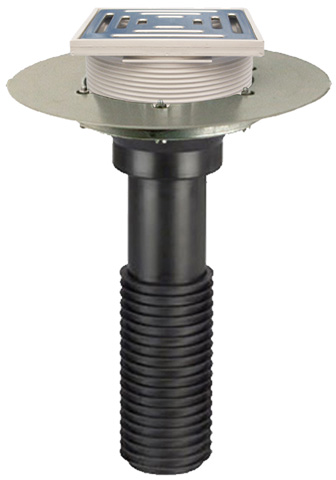

Универсальная кровельная воронка с вертикальным выпуском, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ полотна, с надставным элементом и решёткой из нержавеющей стали. Предназначена для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун), DN75, DN110, DN125 или DN160, HL69BP

Обновлено в 2025 году

Описание

HL69BP Универсальная кровельная воронка с вертикальным выпуском, с плоским фланцем из ПВХ для приклеивания или приваривания ПВХ полотна, с надставным элементом и решёткой из нержавеющей стали. Предназначена для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (пластик, сталь, чугун), DN75, DN110, DN125 или DN160

Файлы для скачивания


rfa	hl_ru_roofdrain_hl69bp-b-221103.rfa	708 KB	Revit 2020
pdf	Sertifikat-sootvetstviya-_-ROSS-RU.32748.04EP30.OS16.00072-ot-05.03.2024-_deystvitelen-do-04.03.2027_-izgotovitel-HL-Hutterer-_-Lechner-GmbH_.pdf	2.0 MB	—

Типоразмеры (3)

Наименование	Bauelement	EAN	Modell	Typenkommentare	ВЕС	НОМИНАЛЬНЫЙ ДИАМЕТР	ПРОИЗВОДИТЕЛЬНОСТЬ	РАЗМЕР

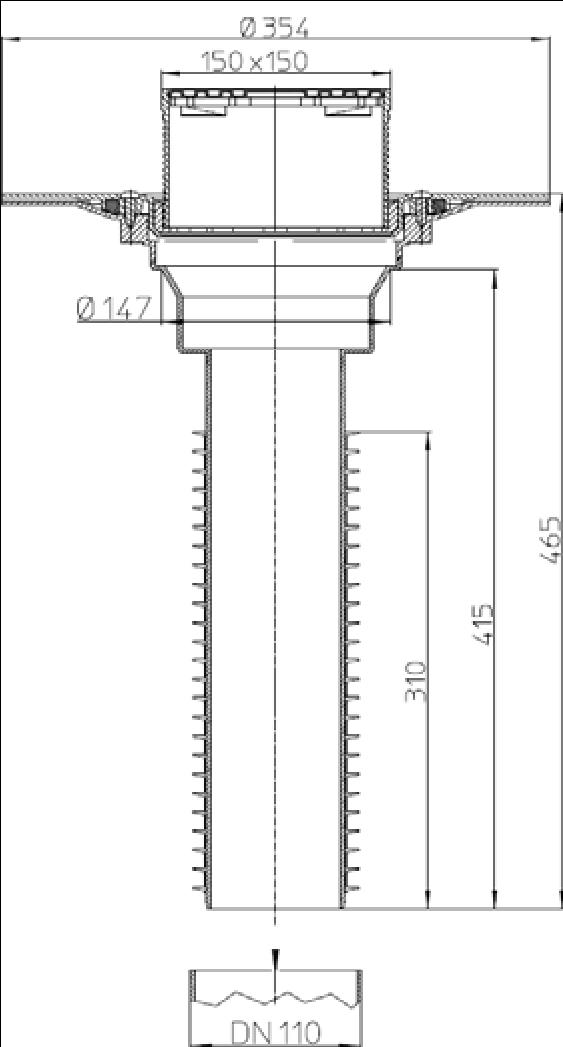

HL_Кровельная воронка_HL69BP_1	HL69BP_1	9003076022687	HL69BP_1	HL69BP/1, "Ремонтная" кровельная воронка с ПВХ_консолью для DN110. Может использоваться для эксплуатируемой кровли _ 148х148мм/137х137мм	2,02 [kg]	110 mm	6,83 l/s	für DN110

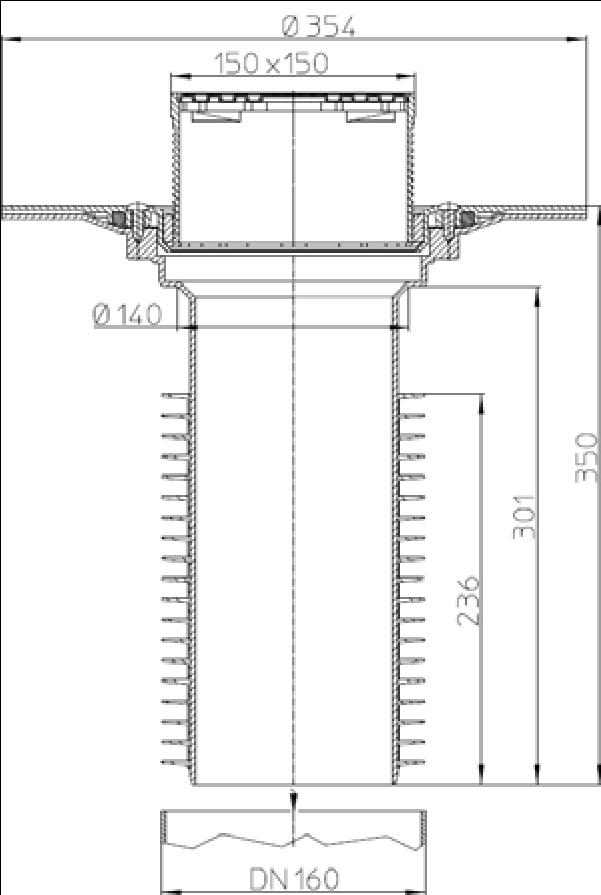

HL_Кровельная воронка_HL69BP_5	HL69BP_5	9003076022724	HL69BP_5	HL69BP/5, "Ремонтная" кровельная воронка с ПВХ_консолью для DN160. Может использоваться для эксплуатируемой кровли _ 148х148мм/137х137мм	2,02 [kg]	160 mm	6,50 l/s	für DN160

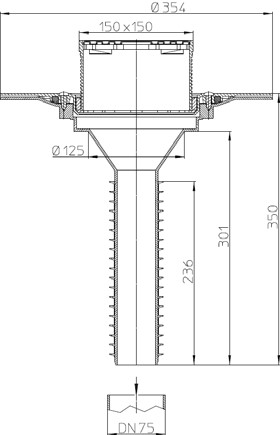

HL_Кровельная воронка_HL69BP_7	HL69BP_7	9003076022748	HL69BP_7	HL69BP/7, "Ремонтная" кровельная воронка с ПВХ_консолью для DN75. Может использоваться для эксплуатируемой кровли _ 148х148мм/137х137мм	1,961 [kg]	75 mm	7,00 l/sec	für DN75

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Полипропилен, Поливинилхлорид (PVC), Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Abwasserrohrverbindung	Ja
Beschreibung	Кровельные воронки
HW-Verbindung	Nein
Hersteller	HL Hutterer & Lechner GmbH
KW-Verbindung	Nein
