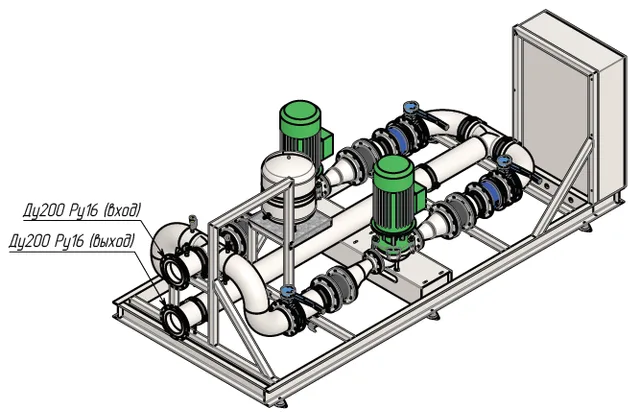

Установка насосная УНЗ-2-200-0000-01 (30 кВт)

Name: Установка насосная УНЗ-2-200-0000-01 (30 кВт)
Brand: РЕФКУЛ

Обновлено в 2020 году

Описание

Технические характеристики установки насосной УНЗ-2-200-0000-01:
1) Диаметр присоединительных патрубков: Ду200.
2) Расход: от 55 до 257 м3/ч
3) Свободный напор: от 330 до 390 кПа.
4) Мощность двигателя: 30 кВт.

Файлы для скачивания


ifc	УНЗ-2-200-2-01-30.00.00 СБ Установка насосная Ду200-2 2х100-170-30кВт.ifc	87.9 MB	IFC2X3
dwg	УНЗ-2-200-2-01-30.00.00 СБ Установка насосная Ду200-2 2х100-170-30кВт-3D.dwg	31.4 MB	AutoCAD 2013
sat	УНЗ-2-200-2-01-30.00.00 СБ Установка насосная Ду200-2 2х100-170-30кВт.sat	55.1 MB	—
step	УНЗ-2-200-2-01-30.00.00 СБ Установка насосная Ду200-2 2х100-170-30кВт.step	21.8 MB	—
png	УНЗ-2-200-2-01-30.00.00 ГЧ Гидромодуль Ду200-2 2х100-170-30кВт(Габарит_чертеж).png	2.4 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Насосное оборудование
Материалы	Изоляция, Сталь, Сталь оцинкованная
Размеры
Высота	1725 mm
Ширина	1950 mm
Длина	4540 mm
Вес	1752000 g
