Установки водоснабжения АНУ

Автоматизированные насосные установки

Подача чистой и технически чистой воды, растворов гликоля и других жидкостей, сходных с водой по вязкости, плотности и химической активности, не содержащих минеральных масел, абразивных и длинноволокнистых включений.

Конструктивные особенности

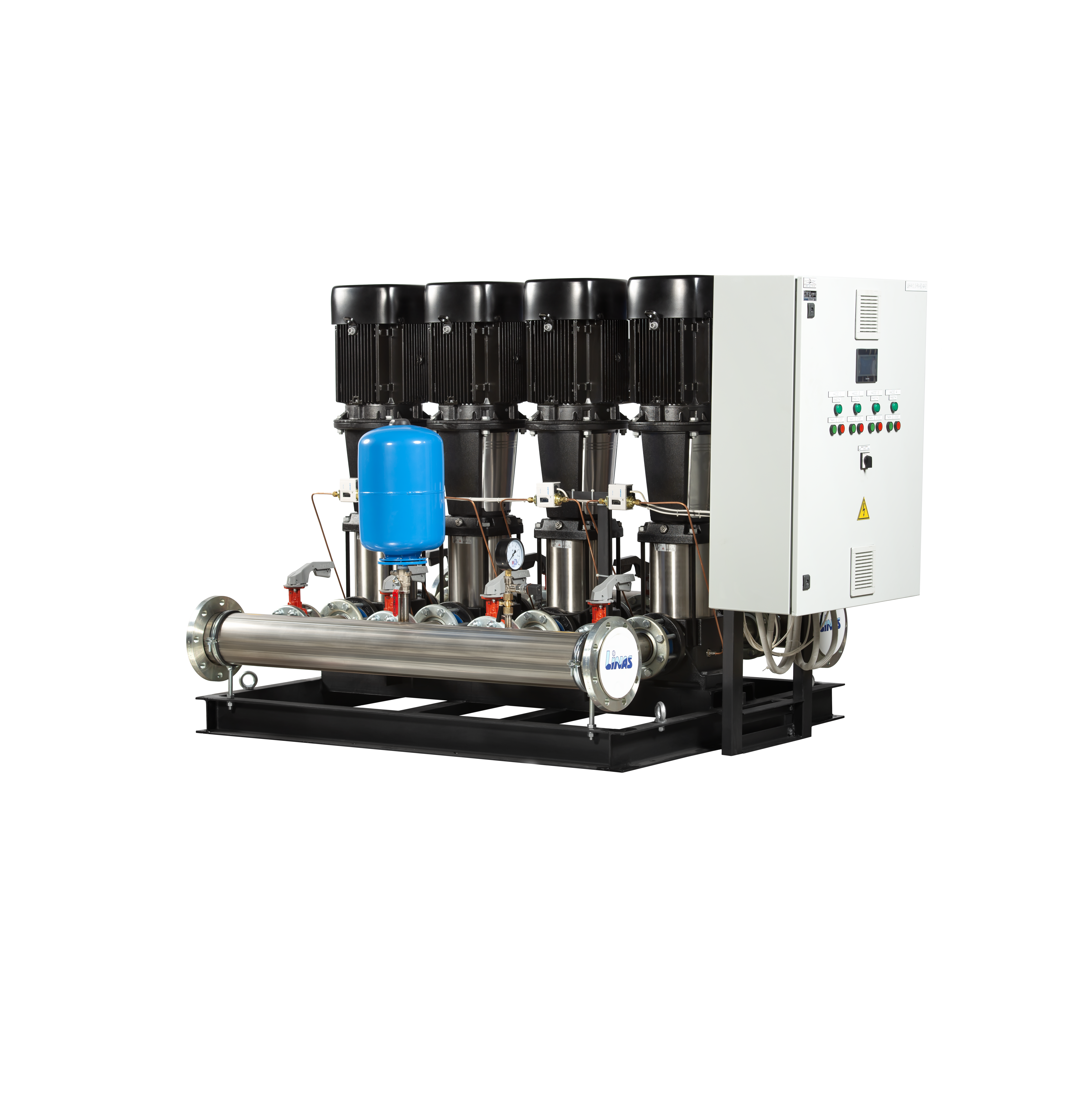

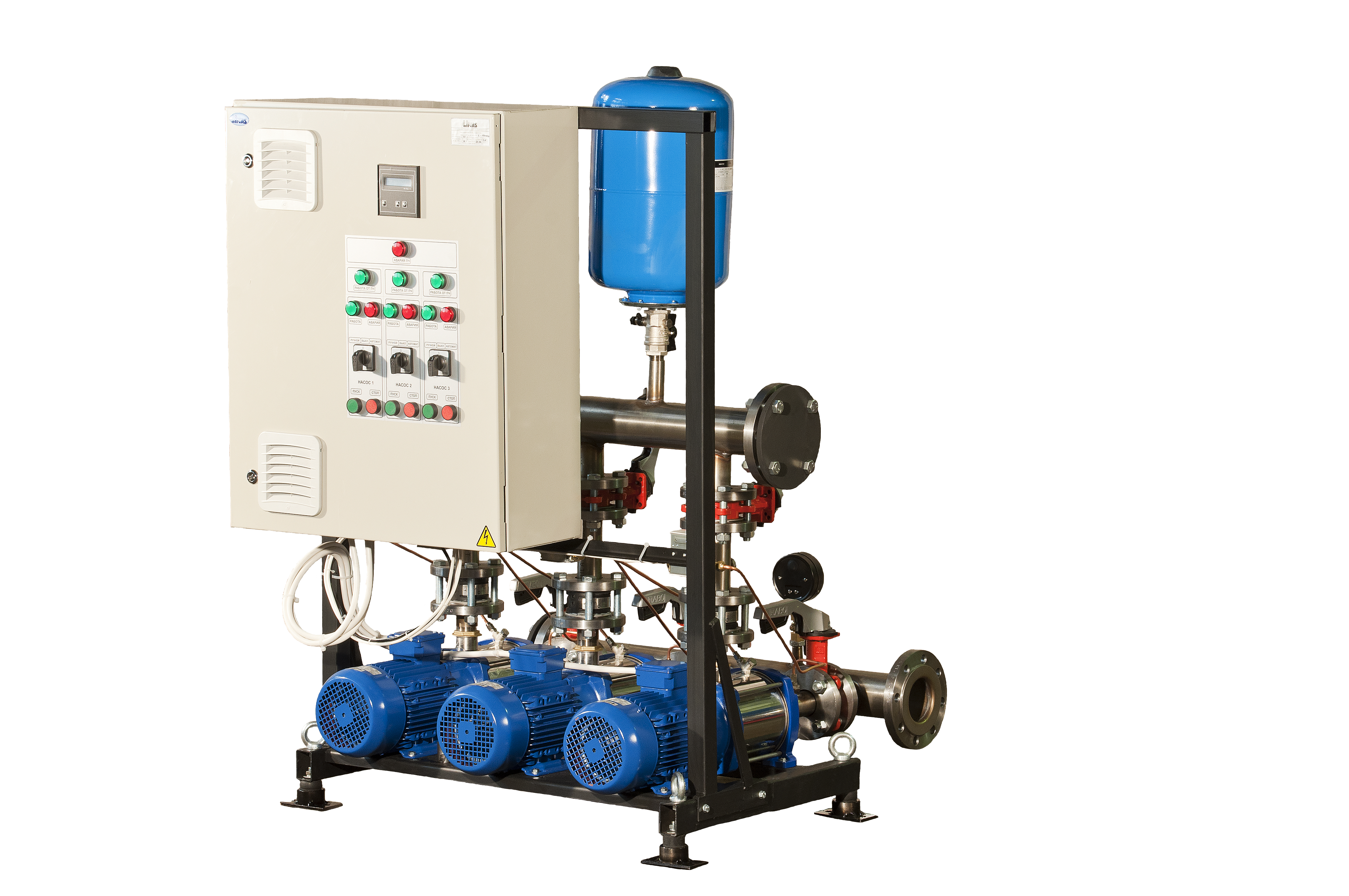

Все насосы установлены на единой раме, каждый из насосов оборудован на входе задвижкой (затвором), на выходе — обратным клапаном и задвижкой. АНУ виброизолированы от фундамента и внешних трубопроводов. На подводящих и отводящих коллекторах, изготовленных из нержавеющей стали AISI304, установлены необходимые измерительные приборы (КИП), датчики и мембранный бак объёмом 12 – 24 литра.

Технические характеристики
Подача - до 3500 м3/ч
Напор - до 300 м
Количество насосов - от 2 до 8
Регулирования частоты - От 10 до 50 Гц
Max. давление на входе - 6 бар
Max. рабочее давление - 25 бар
Температура окр. среды - не более + 40 °С


Сферы применения
- повышение давления воды в системах водоснабжения объектов ЖКХ, промышленности
- в системах отопления
- для технологических процессов промышленных
предприятий

Преимущества
- возможна поставка в частично разобранном состоянии для заноса в узкие проёмы
- насосы защищены от перегрузок по току, от недостатков напряжения электросети, сухого хода
- каждая установка проходит испытания, возможна приёмка в присутствии заказчика на заводе в Москве
- проектирование установок и производство под индивидуальные требования заказчика

Варианты систем регулирования АНУ
РК – программируемый логический контроллер (ПЛК), обеспечивающий управление насосами путем каскадного включения/выключения необходимого числа насосов, согласно выставленному уровню Hвкл. (давление включения) и Hвыкл. (давление выключения). Параметры давления можно изменять. ПЛК запрограммирован на автоматическую смену насосов для равномерной выработки. Рекомендуется при каскадном регулировании насосов мощностью не более 11 кВт.
РКП – в состав системы входит программируемый логический контроллер (ПЛК) и устройство плавного пуска насосов. Логика работы аналогична системе РК. Рекомендуется для насосов мощностью 15 кВт и выше.
РКЧ – в состав системы входит программируемый логический контроллер (ПЛК) и 1 преобразователь частоты. Один из насосов обеспечивает поддержание заданного уровня давления за счет изменения оборотов двигателя, общая производительность установки регулируется путем включения/выключения требуемого числа насосов в зависимости от водопотребления. Все насосы попеременно управляются частотным преобразователем.
РКЧС – в состав системы входит программируемый логический контроллер (ПЛК) и преобразователи частоты в количестве, равном числу насосов. Производительность установки регулируется путем включения/выключения требуемого числа насосов. Все одновременно работающие насосы синхронно изменяют частоту вращения. В зависимости от времени и технических неисправностей происходит автоматическая смена насосов.
