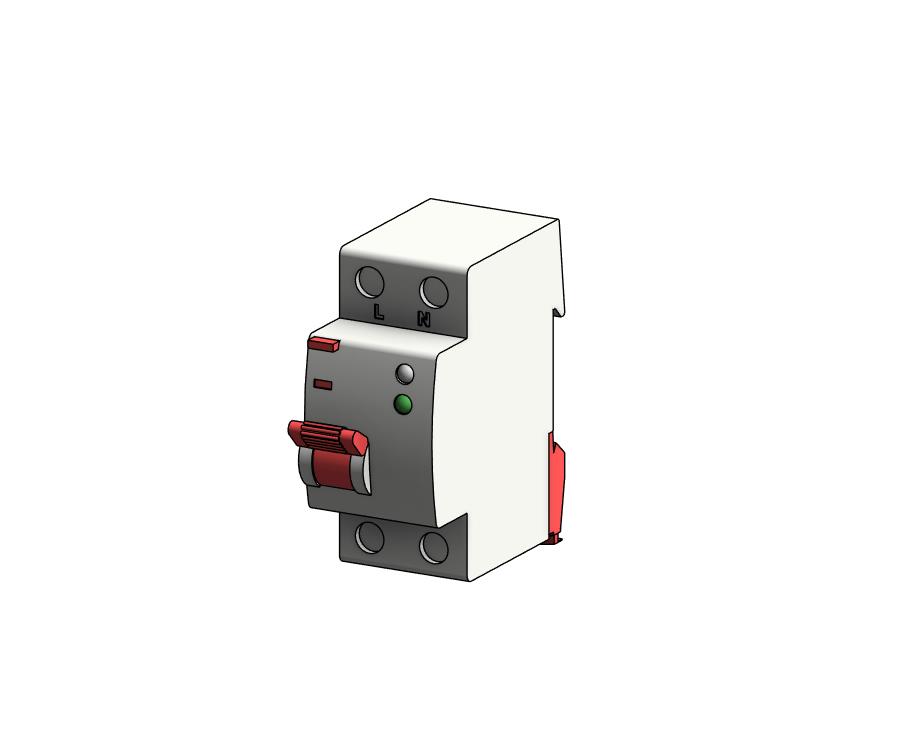

Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, (УЗДП+АВДТ), 16А, 25А, 32А, 40А, 63А (Revit)
Обновлено 9 дней назадОписание

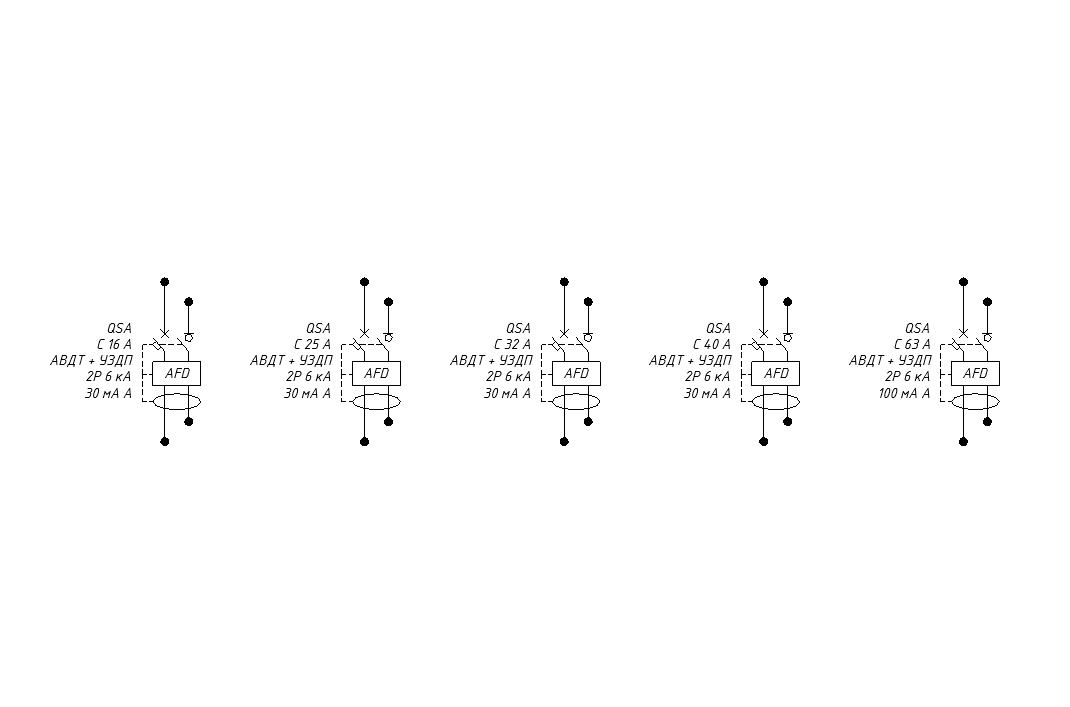

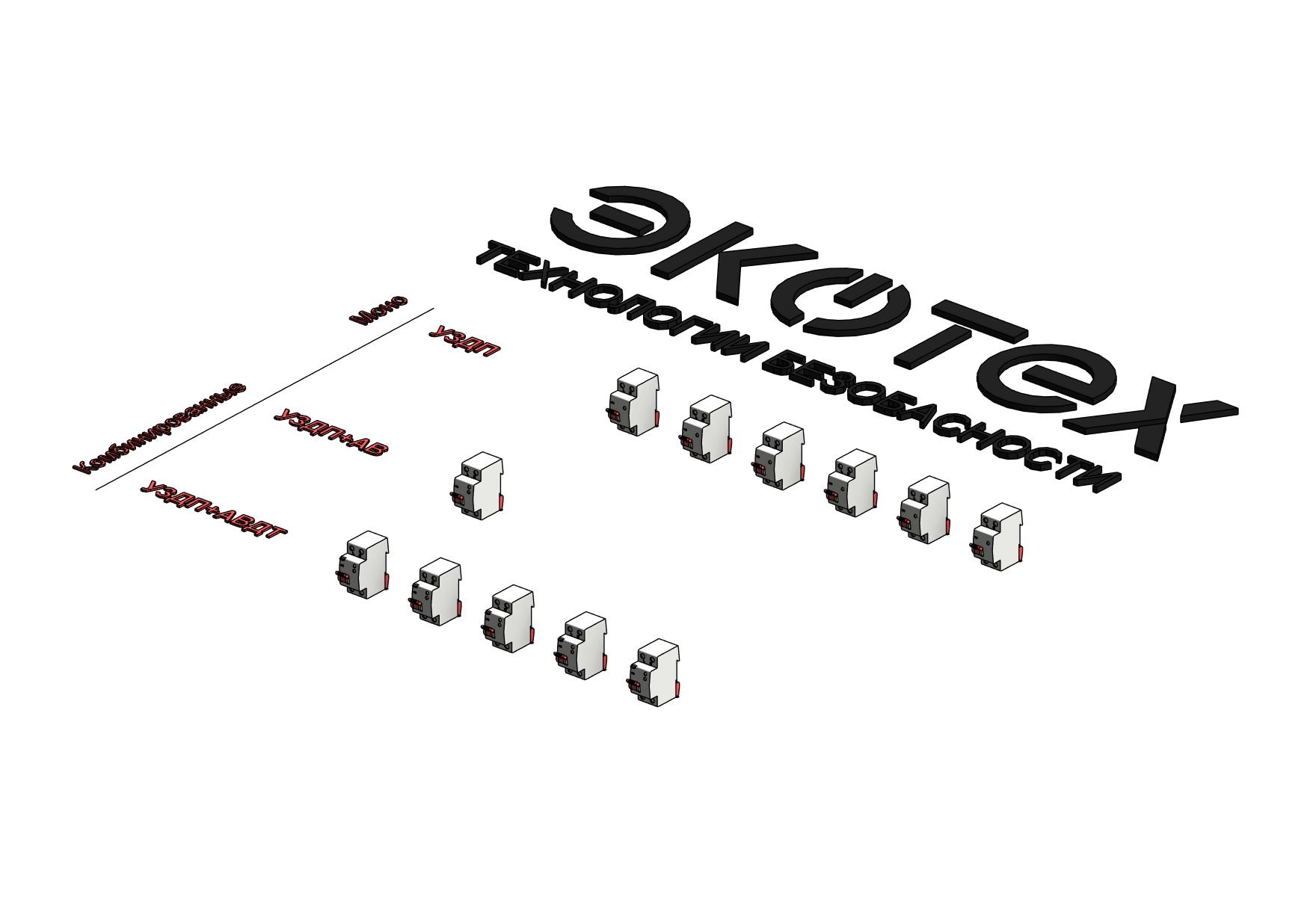

Revit 2019. Модель выполнена в двух вариантах: 3D-модель для установки в щит и семейство элементов узлов для использования в принципиальных схемах. Перед работой с BIM-моделями ознакомьтесь с инструкцией.
Файлы для скачивания
| rvt | ЭКОТЕХ_Модели и спецификация_V1.rvt | 2.2 MB | Revit 2019 | |
| rfa | ЭКОТЕХ_УЗДП+АВ(ДТ)_Обозначение для схемы.rfa | 352 KB | Revit 2019 | |
| rfa | ЭКОТЕХ_УЗДП+АВДТ_Распределительное оборудование.rfa | 468 KB | Revit 2019 | |
| stp | ЭКОТЕХ_УЗДП_АВДТ.stp | 262 KB | — | |
| Экотех_Инструкция по работе с моделями_V1.pdf | 803 KB | — |
Типоразмеры (6)
| Наименование | Марка ADSK Марка | Наименование ADSK Наименование | Ток ADSK Ток | Наименование краткое ADSK_Наименование краткое | Строка 2 | Строка 3 | Строка 5 |
|---|---|---|---|---|---|---|---|
| АВДТ + УЗДП — УЗДП-С4-16А-2-2 | УЗДП-С4-С16-1-2-A030-10-ЭКОТЕХ-001 | Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, 16 А | 16 А | УЗДП-С4-16А-2-2 | С 16 А | АВДТ + УЗДП | 30 мА А |
| АВДТ + УЗДП — УЗДП-С4-25А-2-2 | УЗДП-С4-С25-1-2-A030-10-ЭКОТЕХ-001 | Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, 25 А | 25 А | УЗДП-С4-25А-2-2 | С 25 А | АВДТ + УЗДП | 30 мА А |
| АВДТ + УЗДП — УЗДП-С4-32А-2-2 | УЗДП-С4-С32-1-2-A030-10-ЭКОТЕХ-001 | Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, 32 А | 32 А | УЗДП-С4-32А-2-2 | С 32 А | АВДТ + УЗДП | 30 мА А |
| АВДТ + УЗДП — УЗДП-С4-40А-2-2 | УЗДП-С4-С40-1-2-A030-10-ЭКОТЕХ-001 | Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, 40 А | 40 А | УЗДП-С4-40А-2-2 | С 40 А | АВДТ + УЗДП | 30 мА А |
| АВДТ + УЗДП — УЗДП-С4-63А-2-2 | УЗДП-С4-С63-1-2-A100-10-ЭКОТЕХ-001 | Устройство защиты от дугового пробоя с автоматическим выключателем и дифференциальным автоматом, 63 А | 63 А | УЗДП-С4-63А-2-2 | С 63 А | АВДТ + УЗДП | 100 мА А |
Технические характеристики
| Общее | |
| Категория | Генеральный план и транспорт |
| Тип | Ворота |
| Материалы | Прочее |
| Размеры | |
| Высота | 71 mm |
| Ширина | 36 mm |
| Длина | 77 mm |
| Вес | 150 g |
| Общие характеристики | |
| Группирование ADSK Группирование | 1. Распределительное оборудование |
| Количество ADSK Количество | 1 |
| Масса ADSK Масса | 0.15 |
| Масса Текст ADSK Масса Текст | 0.15 |
| Единица измерения ADSK_Единица измерения | шт. |
