Узел коллекторный ХВСГВС тип MW2 5L (MW2-40S-20L-5-15-P)

Name: Узел коллекторный ХВСГВС тип MW2 5L (MW2-40S-20L-5-15-P)
Brand: MVI

Обновлено в 2024 году

Описание

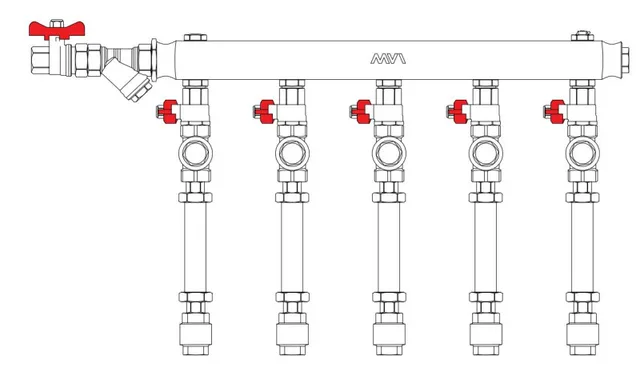

Узел коллекторный MVI тип MW применяется в системах водоснабжения для распределения горячей и холодной воды по отдельным потребителям и при установке счетчиков учета ее расходования.
Тип MW2 оснащен редукционными клапанами поршневого типа и обратными клапанами с латунным сердечником на каждом из отводов.
MW2-40S-20L-5-15-P (подводка 20мм, левосторонний, 5 отвода с выходом на 15 мм)

Файлы для скачивания


rfa	MVI_Распределительный_коллектор_MW2_5_L.rfa	4.9 MB	Revit 2018

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	350 mm
Ширина	40 mm
Длина	647 mm
Вес	5977 g
Диаметр	15 mm
Параметры в файлах моделей
Ручка	Пластмасса, непрозрачная, белая
Kvs	0
Правое исполнение	False
Код изделия ADSK_Код изделия	MW2-40S-25L-5-15-P
Количество спусков	5
