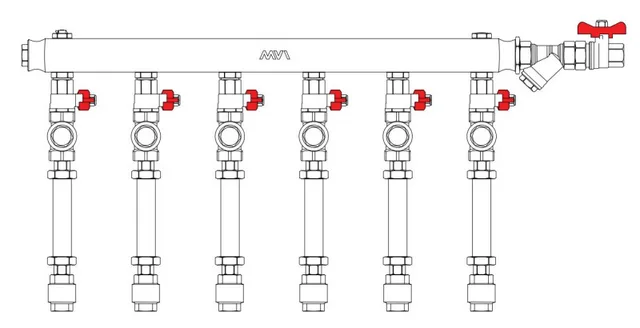

Узел коллекторный ХВСГВС тип MW2 6R (MW2-40S-20R-6-15-P)

Name: Узел коллекторный ХВСГВС тип MW2 6R (MW2-40S-20R-6-15-P)
Brand: MVI

Обновлено в 2024 году

Описание

Узел коллекторный MVI тип MW применяется в системах водоснабжения для распределения горячей и холодной воды по отдельным потребителям и при установке счетчиков учета ее расходования.
Тип MW2 оснащен редукционными клапанами поршневого типа и обратными клапанами с латунным сердечником на каждом из отводов.
MW2-40S-20R-6-15-P (подводка 20мм, правосторонний, 6 отвода с выходом на 15 мм)

Файлы для скачивания


rfa	MVI_Распределительный_коллектор_MW2_6_R.rfa	4.9 MB	Revit 2018

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	350 mm
Ширина	40 mm
Длина	747 mm
Вес	7035 g
Диаметр	15 mm
Параметры в файлах моделей
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
Наименование краткое ADSK_Наименование краткое	Коллекторный узел MVI для вдоснабжения MW2 на 6 выходов, правое исполнение
Спуск	MVI_Коллектор_отвод_MW : С регуляторм
Ручка	Пластмасса, непрозрачная, белая
Правое исполнение	True
