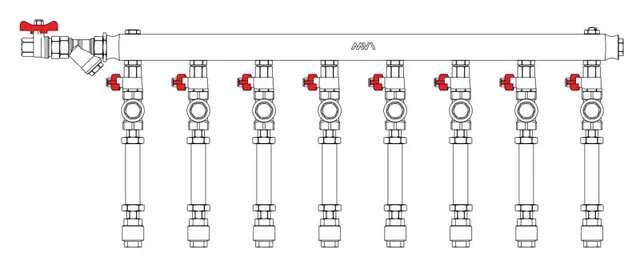

Узел коллекторный ХВСГВС тип MW2 8L (MW2-40S-20L-8-15-P)

Name: Узел коллекторный ХВСГВС тип MW2 8L (MW2-40S-20L-8-15-P)
Brand: MVI

Обновлено в 2024 году

Описание

Узел коллекторный MVI тип MW применяется в системах водоснабжения для распределения горячей и холодной воды по отдельным потребителям и при установке счетчиков учета ее расходования.
Тип MW2 оснащен редукционными клапанами поршневого типа и обратными клапанами с латунным сердечником на каждом из отводов.
MW2-40S-20L-8-15-P (подводка 20мм, левосторонний, 8 отвода с выходом на 15 мм)

Файлы для скачивания


rfa	MVI_Распределительный_коллектор_MW2_8_L.rfa	4.9 MB	Revit 2018

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	350 mm
Ширина	40 mm
Длина	947 mm
Вес	9141 g
Диаметр	15 mm
Параметры в файлах моделей
Корпус	Сталь нержавеющая AISI 317
Левое исполнение	True
Масса Текст ADSK Масса Текст	0,000 кг
Наименование краткое ADSK_Наименование краткое	Коллекторный узел MVI для вдоснабжения MW2 на 8 выходов, левое исполнение
Kvs_у стояка	0
