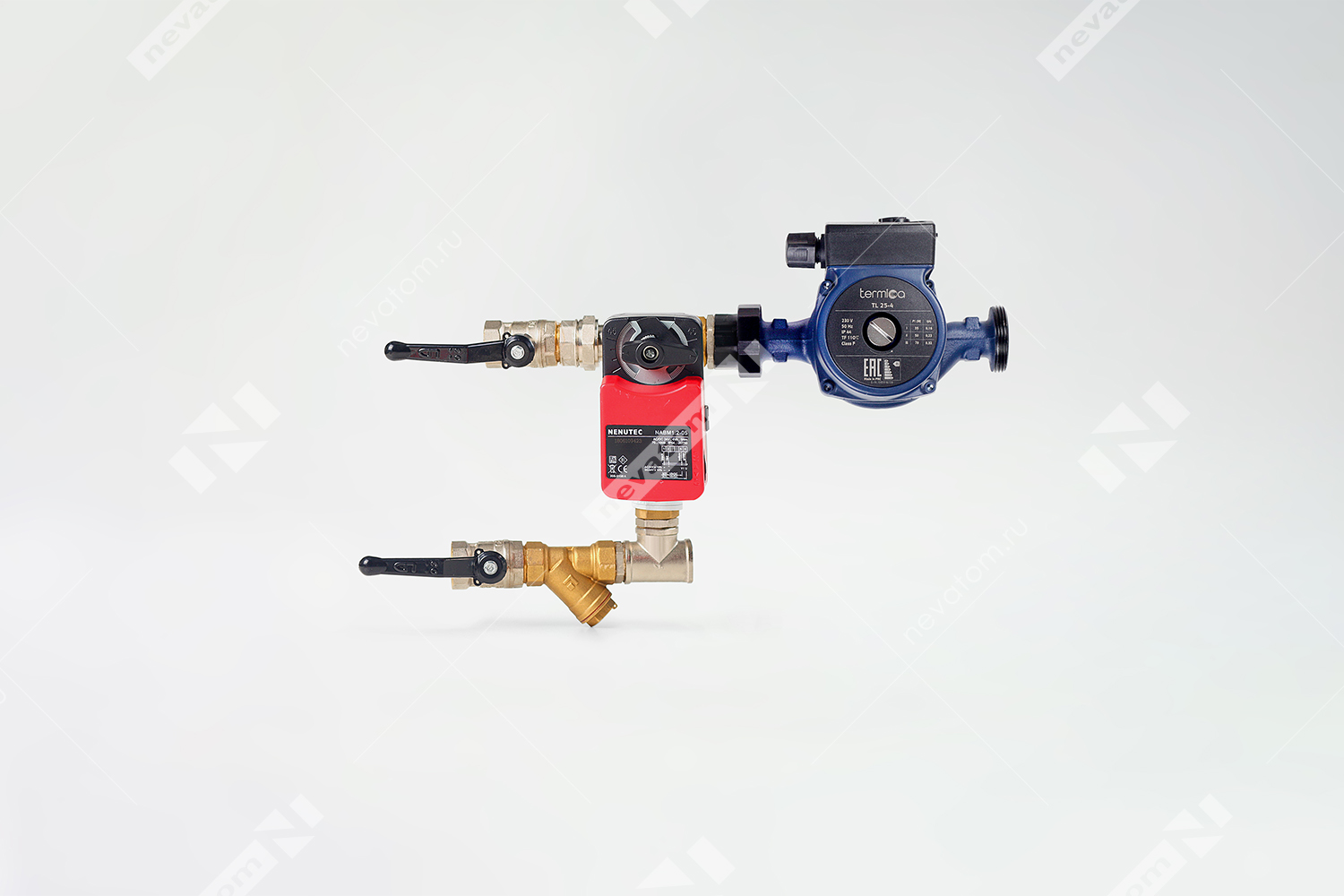

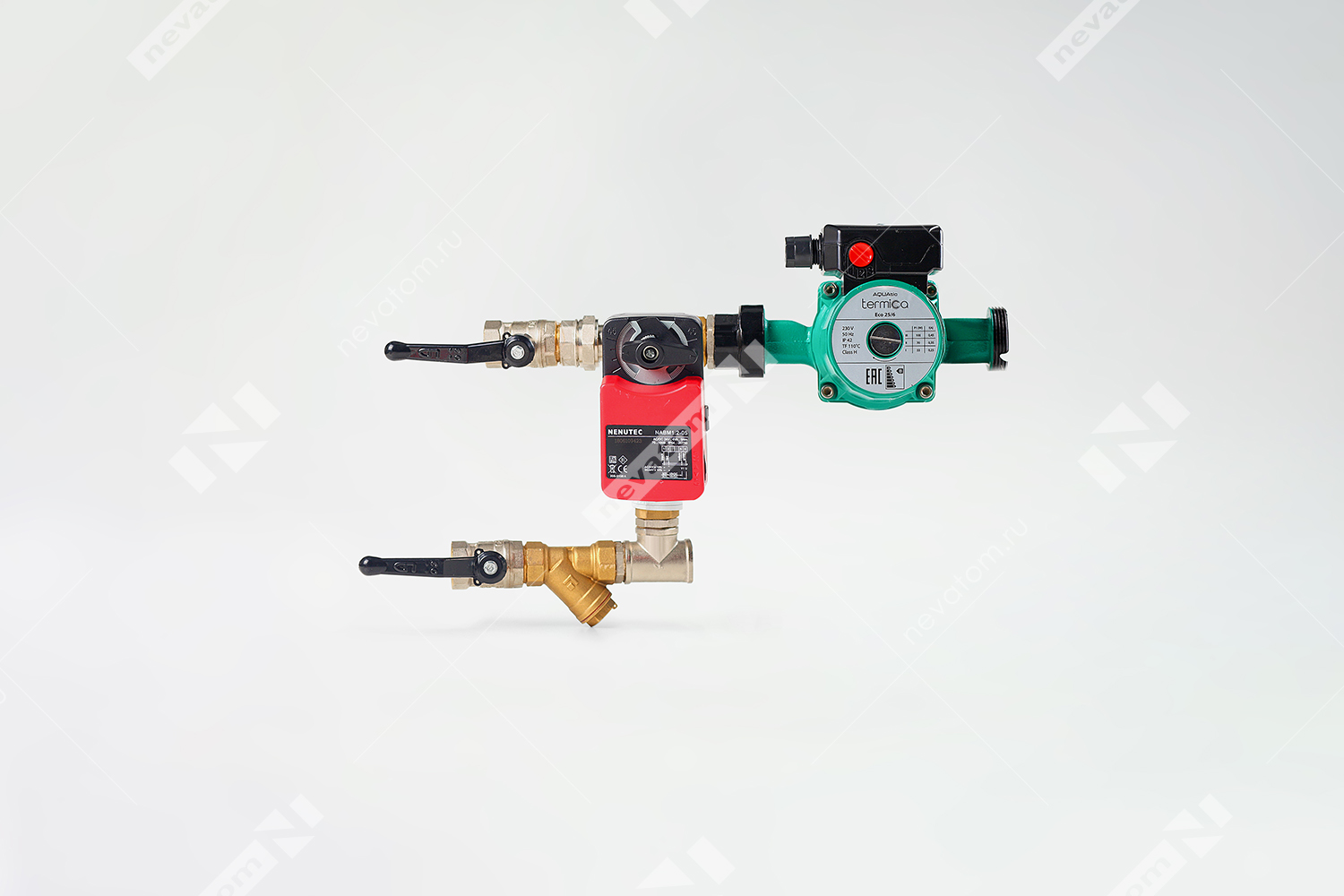

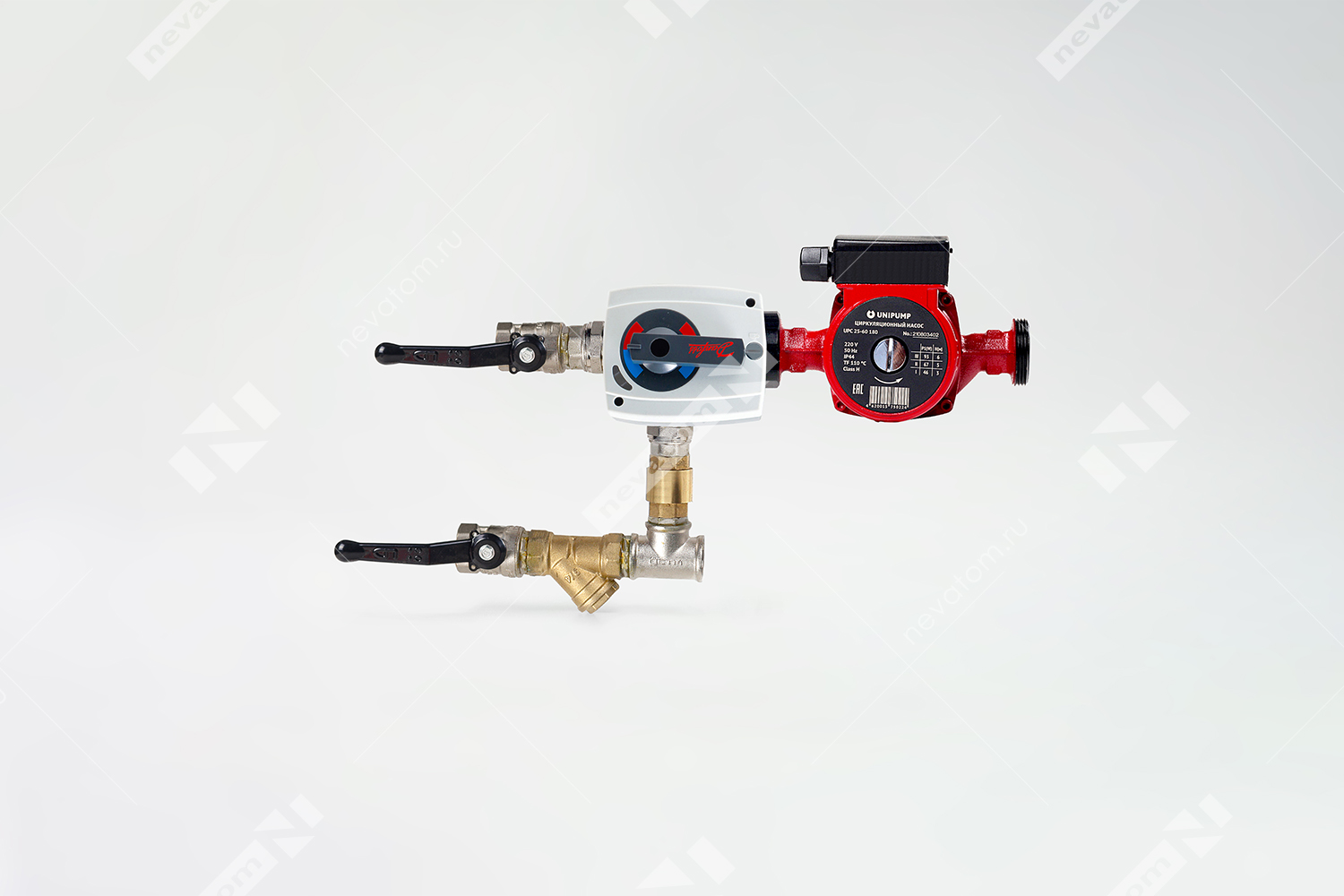

Узел регулирования нагревателей НЕВАТОМ SUnw3

Главными элементами в узле регулирования нагревателя являются трехходовой клапан с электроприводом и циркуляционный насос, которые установлены на обратной линии по умолчанию. Регулирующий клапан осуществляет подмес обратного теплоносителя, выходящего из нагревателя к теплоносителю, подводимому к теплообменнику. Электропривод нужен для изменения положения клапана по электрическому сигналу; степень открытия клапана определяет процентное соотношение обратного теплоносителя, в соответствии с чем изменяется температура подаваемого теплоносителя. В зависимости от температуры воды меняется тепловая мощность нагревателя.

В расчетном режиме проход регулирующего клапана полностью открыт для пропуска теплоносителя обратно в систему теплоснабжения. При превышении заданной температуры воздуха после воздухонагревателя по импульсу от системы регулирования клапан поворачивается, открывая проход по перемычке. Так часть обратного теплоносителя перепускается в подающую линию и понижает температуру подающего теплоносителя.
