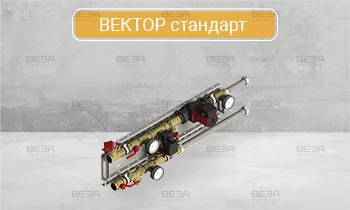

Узел регулирующий запорный (с циркулярным насосом) ВЕЗА ВЕКТОР-6(6М)

Name: Узел регулирующий запорный (с циркулярным насосом) ВЕЗА ВЕКТОР-6(6М)
Brand: ВЕЗА

Обновлено в 2025 году

Описание

Узел регулирующий «Вектор» схема 6 предназначен для дискретного изменения (режим 0 или 100% мощности) теплопроизводительности теплообменника (управление воздушными завесами и агрегатами воздушного отопления). УР оборудован обводной линией запорного крана, что при необходимости позволяет поддерживать постоянное значение расхода теплоносителя через установку потребителя (до 10% от значения рабочего расхода). 6М — модификация схемы 6, дополнена циркуляционным насосом для обеспечения постоянного расхода и скорости движения теплоносителя в контуре.

Файлы для скачивания


rfa	VEZA_Узел_Регулирующий_ВЕКТОР-6-Ш-_-П-С+.rfa	3.8 MB	Revit 2019
rfa	VEZA_Узел_Регулирующий_ВЕКТОР-6-Ш-_-Л-С+.rfa	4.1 MB	Revit 2019
rfa	VEZA_Узел_Регулирующий_ВЕКТОР-6М-Ш-_-П-С+.rfa	4.7 MB	Revit 2019
rfa	VEZA_Узел_Регулирующий_ВЕКТОР-6М-Ш-_-Л-С+.rfa	4.8 MB	Revit 2019
txt	VEZA_Узел_Регулирующий_ВЕКТОР-6-Ш-_-П-С+.txt	226 B	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы трубопроводов
Материалы	Нержавеющая сталь, Металл
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	300 mm
Ширина	300 mm
Длина	500 mm
Вес	8000 g
Диаметр	200 mm
Параметры в файлах моделей
Обозначение ADSK Обозначение	ТУ BY 810000679.041-2014
ВЕЗА_Группа модели	Узел регулирующий
ВЕЗА_Сторона подключения	П
Напряжение ADSK Напряжение	230 В
Наименование краткое ADSK_Наименование краткое	Узел регулирующий
