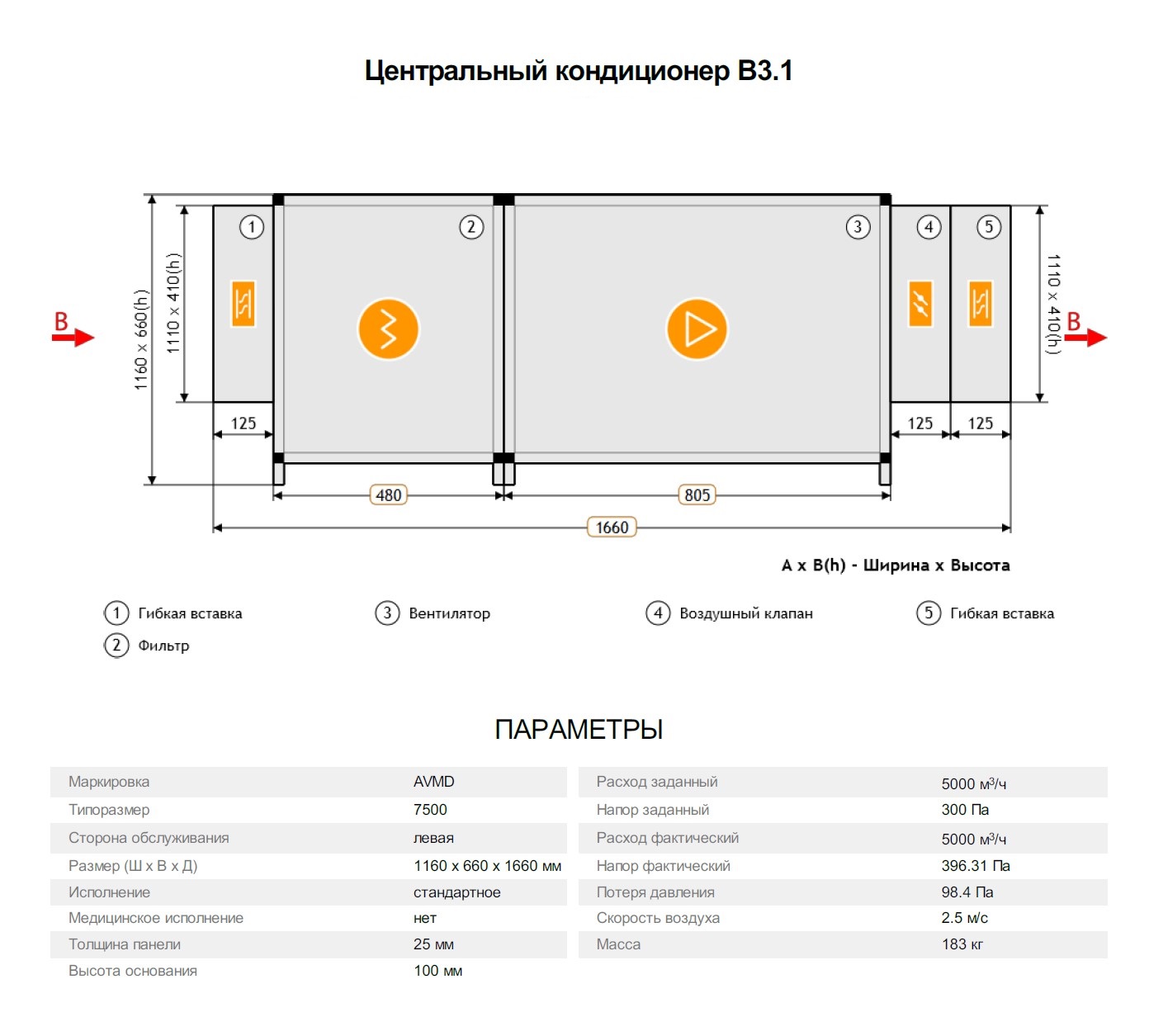

В3.1 Вытяжная установка AVMD 7500 (5000 м3/ч). Секции: ФИЛЬТР, ВЕНТИЛЯТОР

Name: В3.1 Вытяжная установка AVMD 7500 (5000 м3/ч). Секции: ФИЛЬТР, ВЕНТИЛЯТОР
Brand: Vertro

Обновлено в 2024 году

Описание

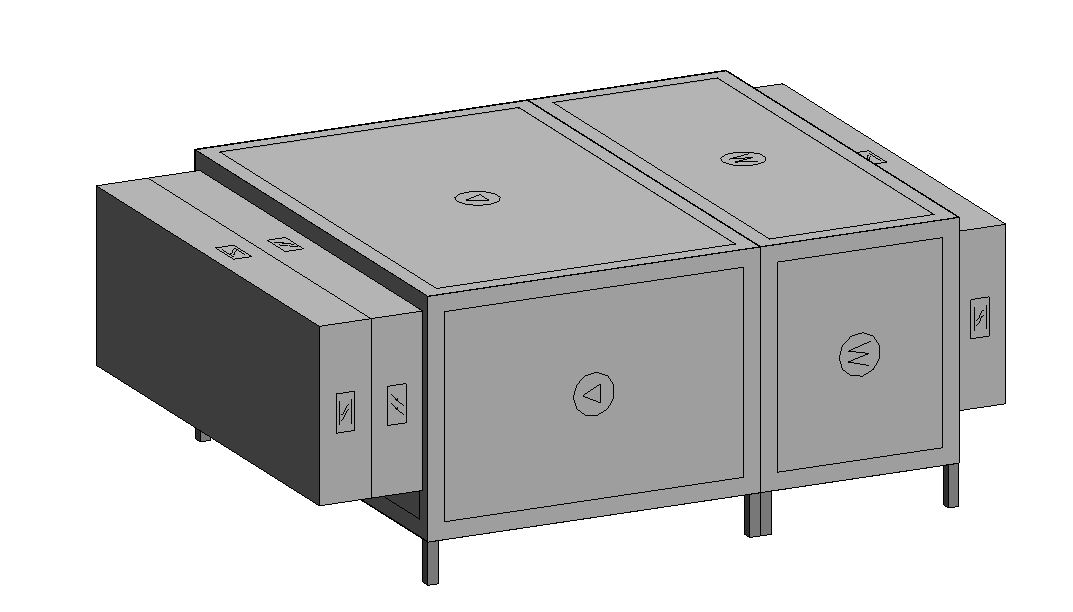

В3.1 Центральный кондиционер / Вытяжка / Каркасно-панельная вытяжная установка AVMD 7500
— Типоразмер 7500
— Расход заданный 5000 м3/ч
— Напор заданный 300 Па
— Сторона обслуживания левая
— Расход фактический 5000 м3/ч
— Размер (Ш x В x Д) 1160 x 660 x 1660 мм
— Напор фактический 396.31 Па
— Исполнение стандартное
— Потеря давления 98.4 Па
— Медицинское исполнение нет
— Скорость воздуха 2.5 м/с
— Толщина панели 25 мм
— Масса 183 кг
— Высота основания 100 мм

Файлы для скачивания


rfa	centralnyykondicionerv3.1.rfa	2.2 MB	Revit 2024

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	660 mm
Ширина	1160 mm
Длина	1660 mm
Вес	183000 g
Параметры в файлах моделей
Секция смешения	False
Охладитель водяной	False
Окружность	False
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
Наименование ADSK Наименование	AVMD7500L
