В7.1 Вытяжная установка AVM 12000 (10000 м3/ч). Секции: ФИЛЬТР, ВЕНТИЛЯТОР

Name: В7.1 Вытяжная установка AVM 12000 (10000 м3/ч). Секции: ФИЛЬТР, ВЕНТИЛЯТОР
Brand: Vertro

Обновлено в 2024 году

Описание

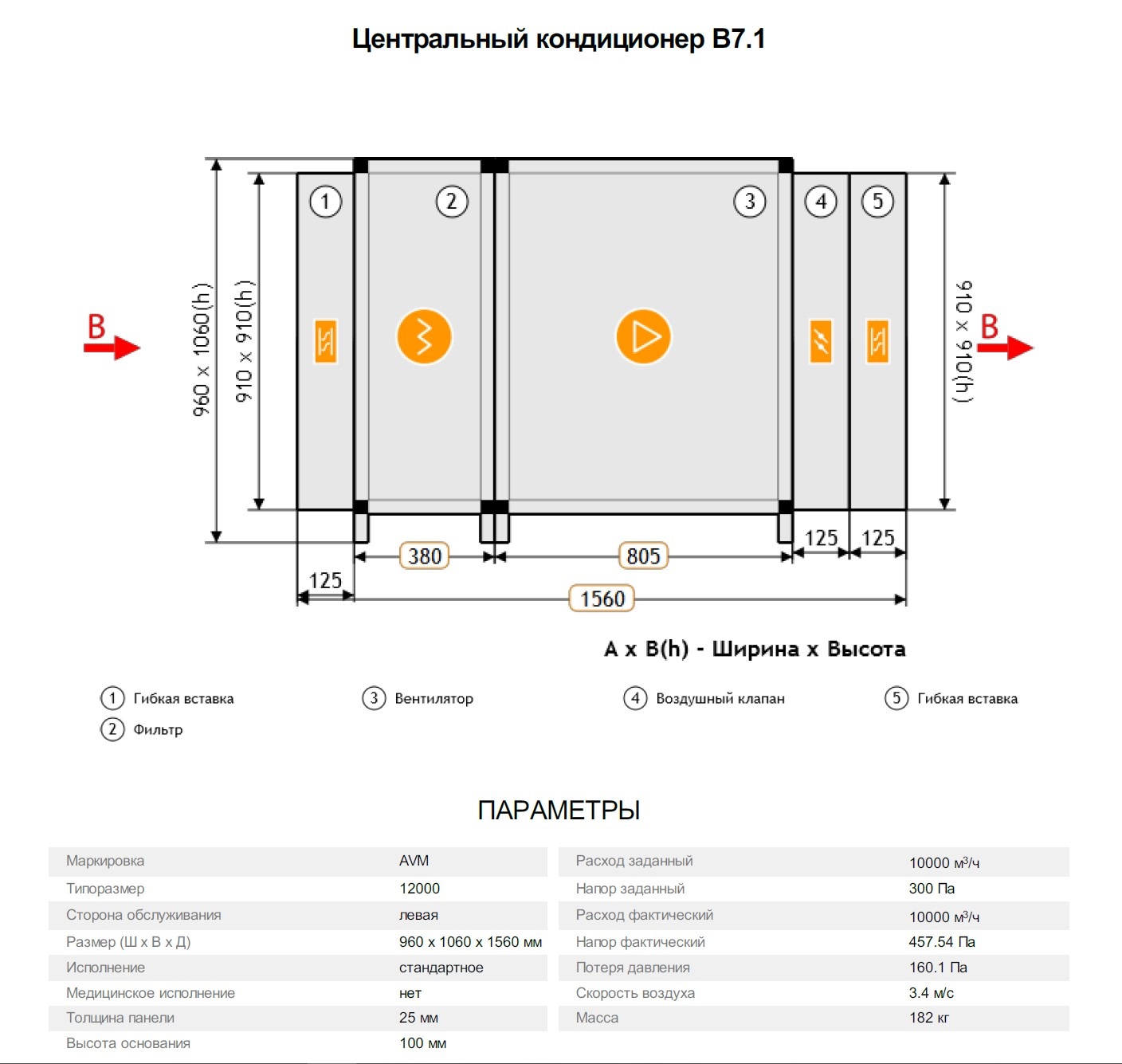

В7.1 Центральный кондиционер / Вытяжка / Каркасно-панельная вытяжная установка AVM 12000
— Типоразмер 12000
— Расход заданный 10000 м3/ч
— Напор заданный 300 Па
— Сторона обслуживания левая
— Расход фактический 10000 м3/ч
— Размер (Ш x В x Д) 960 x 1060 x 1560 мм
— Напор фактический 457.54 Па
— Исполнение стандартное
— Потеря давления 160.1 Па
— Медицинское исполнение нет
— Скорость воздуха 3.4 м/с
— Толщина панели 25 мм
— Масса 182 кг
— Высота основания 100 мм

Файлы для скачивания

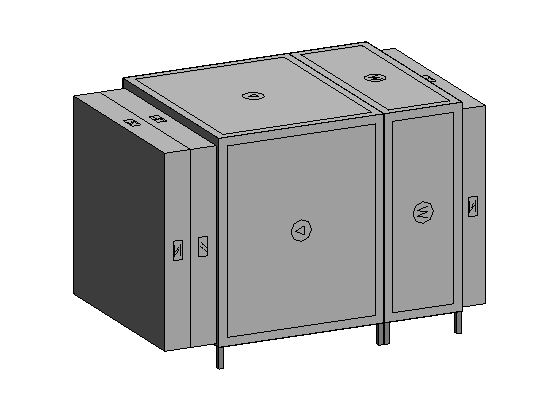

rfa	centralnyykondicionerv7.1.rfa	2.2 MB	Revit 2024

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	1060 mm
Ширина	960 mm
Длина	1560 mm
Вес	182000 g
Параметры в файлах моделей
Прямоугольник	True
Окружность	False
Промежуточная секция	False
Напряжение ADSK Напряжение	380 В
Гибкая вставка	False
