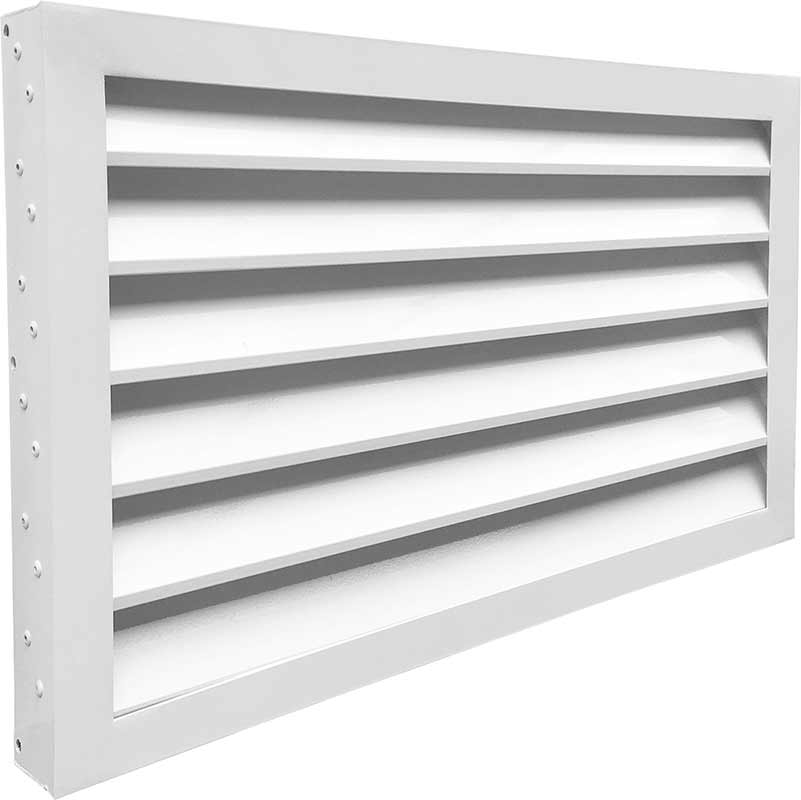

Вентиляционная решетка на фасад накладная ВРН-НУ

Name: Вентиляционная решетка на фасад накладная ВРН-НУ
Brand: Вентрешеткиком

Обновлено 8 месяцев назад

Описание

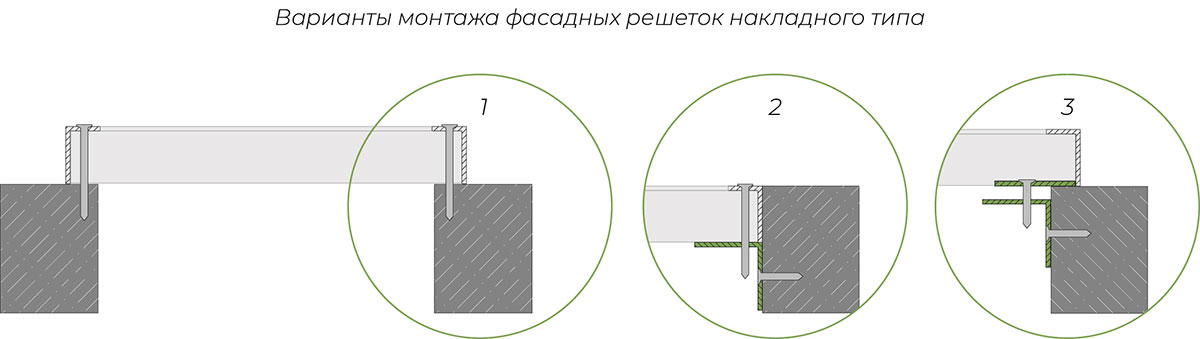

Наружная решетка с усиленным уголком ВРН-НУ накладного типа используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Решетка накладывается на проем, либо полностью утапливается в проеме.

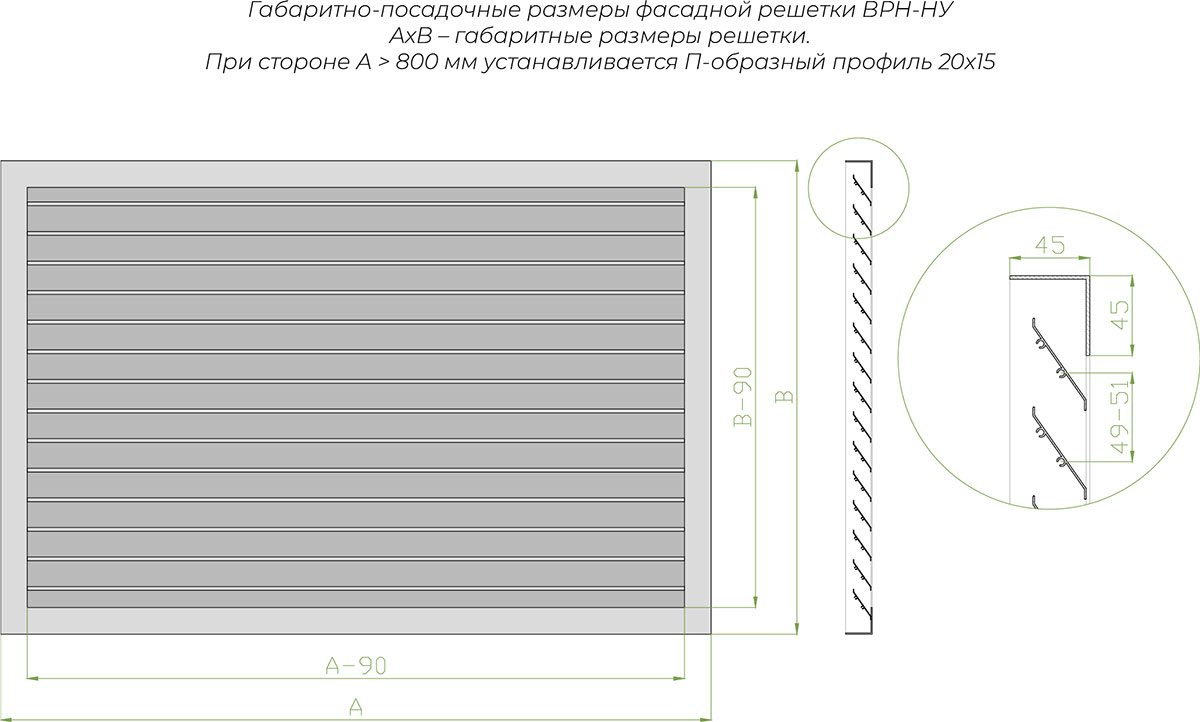

Конструкция решетки представляет собой рамку без внешнего фланца из уголка 45х45 мм и неподвижно закрепленные Z-образных жалюзи, установленные под углом 35˚. Усиленный уголок позволяет изготавливать цельную решетку площадью более 2,5 м2. Минимальный размер 200х200 мм, максимальный 2900х2900 мм. При заказе большего размера, решетка изготавливается из составных частей.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Файлы для скачивания


rfa	GR_Решетка_ВРН-Н(НУ)_Выброс_R21.rfa	776 KB	Revit 2021
rfa	GR_Решетка_ВРН-Н(НУ)_Воздухозабор_R21.rfa	776 KB	Revit 2021
doc	Прочтите меня.doc	43 KB	—
pdf	ВРН-НУ.pdf	649 KB	—
jpg	ventiljacionnaja_reshetka_na_fasad_nakladnaja_vrn-.jpg	82 KB	—

Типоразмеры (2)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	MARK	Масса	Описание
ВРН-Н	Наружная накладная выбросная решетка ВРН-Н	002014	ВРН-Н_Mark	ВРН_Н_М	Решетка накладная ВРН-Н по назначению и функциональности полностью повторяет решетку ВРН и используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка ВРН-Н накладывается на проем, либо полностью утапливается в проеме. В основном именно эта модель решетки устанавливается в фасадные и витражные системы вместо стеклопакета. Решетка представляет собой рамку из уголка 15х30 мм и неподвижно закрепленных в неё Z-образных ламелей под углом 35˚.
ВРН-НУ	Наружная накладная вытяжная решетка ВРН-НУ	000148	ВРН-НУ_Mark	ВРН-НУ_M	Наружная решетка с усиленным уголком ВРН-НУ накладного типа используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Решетка накладывается на проем, либо полностью утапливается в проеме. Конструкция решетки представляет собой рамку без внешнего фланца из уголка 45х45 мм и неподвижно закрепленные Z-образных жалюзи, установленные под углом 35˚. Усиленный уголок позволяет изготавливать цельную решетку площадью более 2,5 м2. Минимальный размер 200х200 мм, максимальный 2900х2900 мм. При заказе большего размера, решетка изготавливается из составных частей.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Автор ADSK Автор	THE GRILLES
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ВЕНТРЕШЕТКИКОМ"
GR_Материал решетки	Алюминий, RAL 9016M, белый
