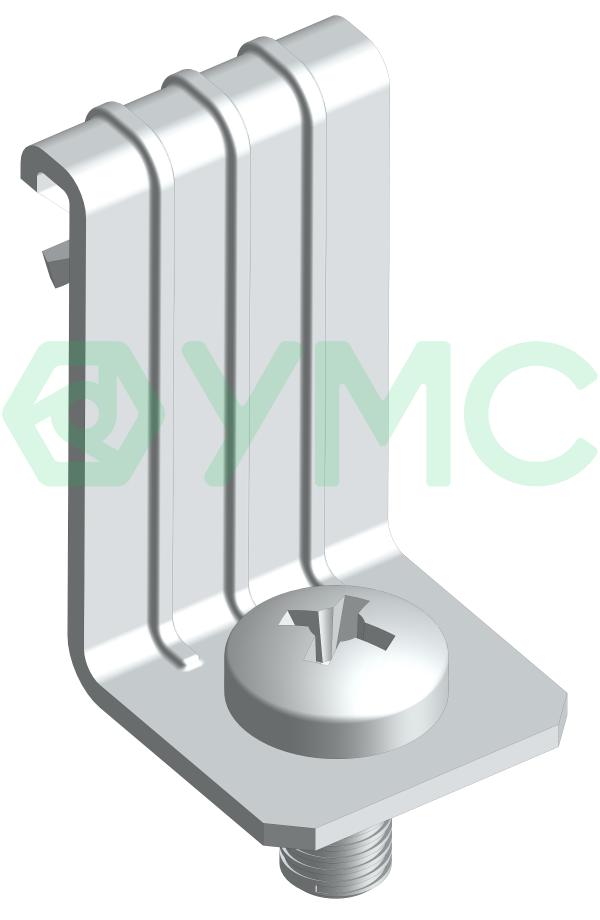

Вертикальный балочный зажим с отгибом и винтом М6х10 VBZ-1-5-V6-10-G
Обновлено в 2023 годуОписание

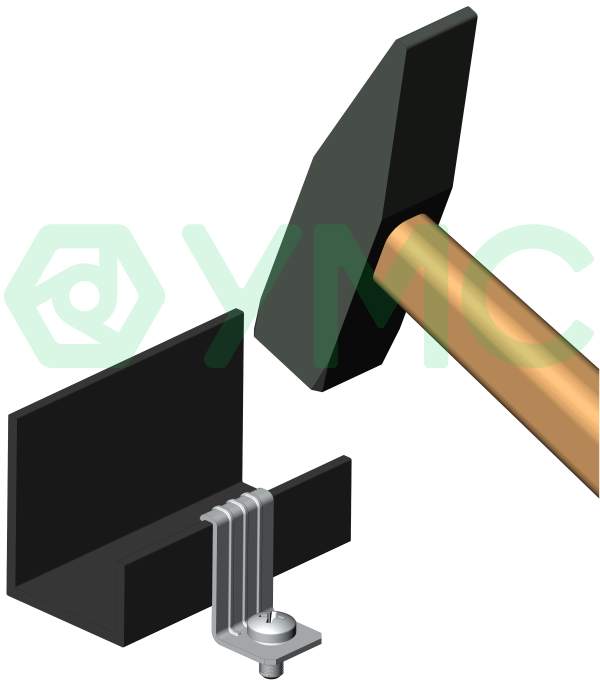

Монтаж на вертикальных полках стальных балок, решетчатых настилах. Крепление для троса и цепи. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.
Файлы для скачивания
| rfa | gm_vertikalnyybalochnyyzajimsotgibomirezboy_vbz-1-.rfa | 388 KB | Revit 2017 | |
| rvt | BIMLIB_Каталог_Зажимы_УМС.rvt | 22.6 MB | Revit 2017 | |
| jpg | 835gjy1oy34cka82pd1d6o04j9yqprtx.jpg | 91 KB | — | |
| jpg | bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg | 134 KB | — | |
| jpg | yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg | 268 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |

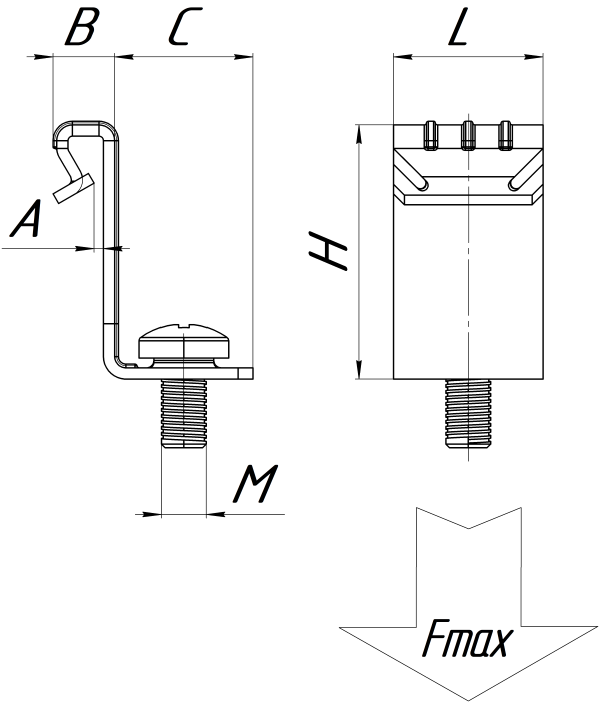

| Размеры | |
| Высота | 32 mm |
| Ширина | 8 mm |
| Длина | 20 mm |
| Вес | 14 g |
| Параметры в файлах моделей | |
| Материал ADSK Материал | BIMLIB_Сталь_Пружинная_Пружинная_65Г_УМС |
| URL | https://u-system.ru/ |
| Изготовитель | ООО "Универсальные системы" |
| Версия Revit ADSK_Версия Revit | 2017 |
| Производитель Контакты | info@ums.su |
