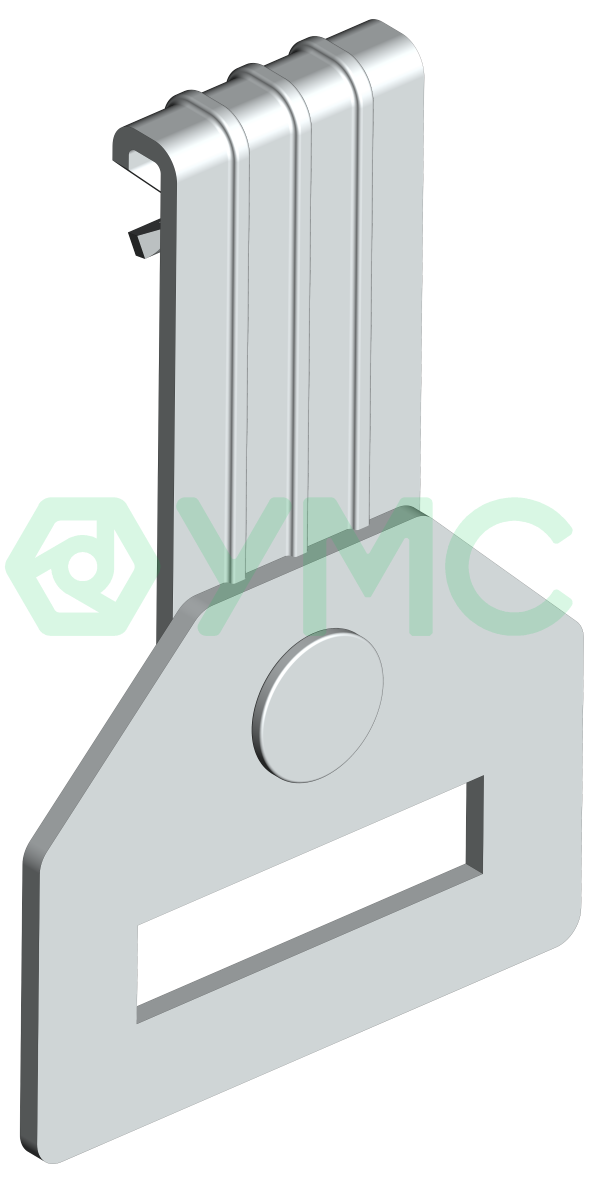

Вертикальный балочный зажим под перфоленту VBZ-1-5-P

Name: Вертикальный балочный зажим под перфоленту VBZ-1-5-P
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

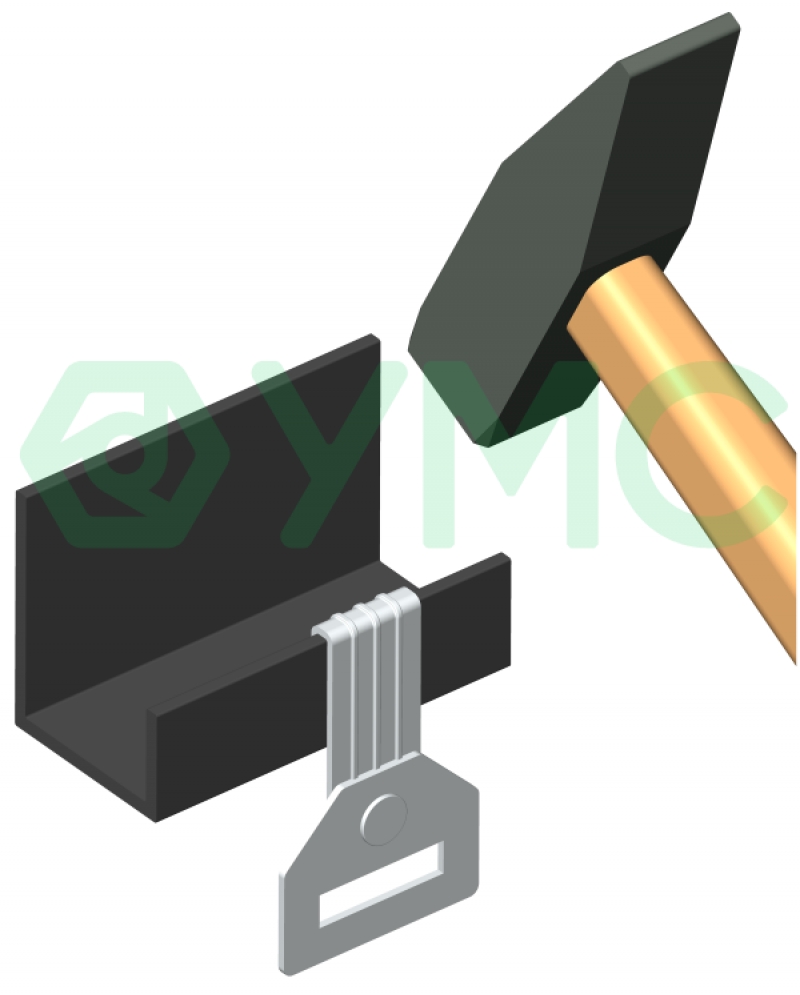

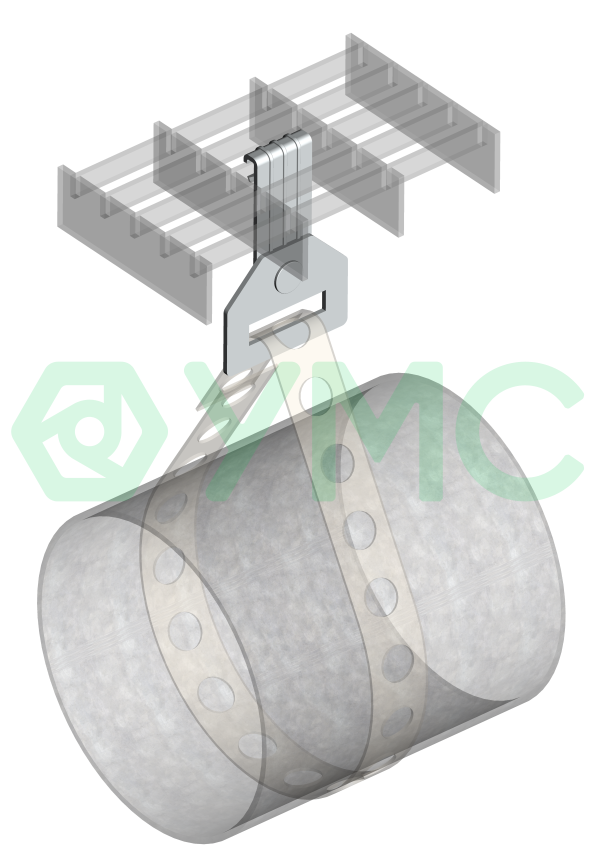

Монтаж на вертикальных полках стальных балок, решетчатых настилах. Адаптер для кабельных стяжек (макс. ширина 28 мм). Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания


rfa	gm_vertikalnyybalochnyyzajimpodperfolentu_vbz-1-5-.rfa	356 KB	Revit 2017
rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
jpg	835gjy1oy34cka82pd1d6o04j9yqprtx.jpg	91 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти

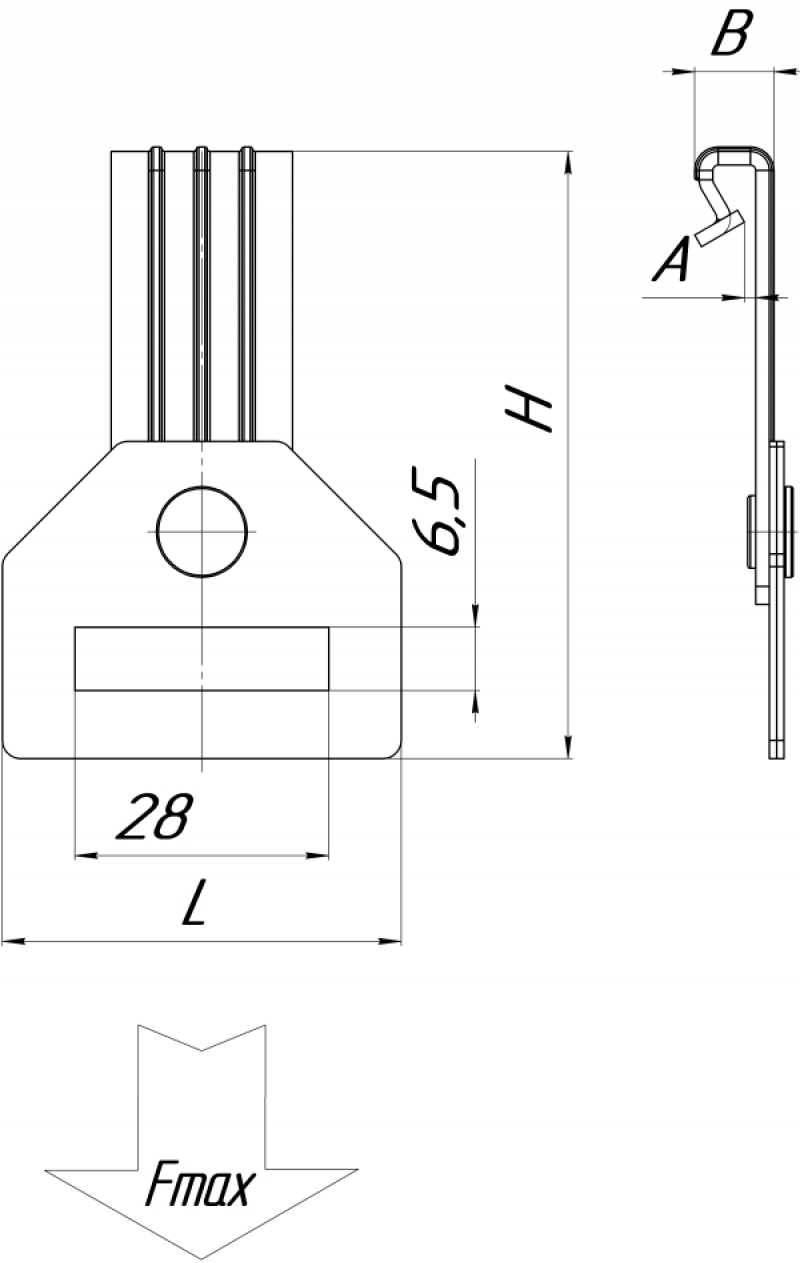

Размеры
Высота	67 mm
Ширина	8 mm
Длина	44 mm
Вес	24 g
Параметры в файлах моделей
Масса Текст ADSK Масса Текст	0.024
Наименование ADSK Наименование	Вертикальный балочный зажим под перфоленту VBZ-1-5-P
URL	https://u-system.ru/
Изготовитель	ООО "Универсальные системы"
Единица измерения ADSK_Единица измерения	шт.
