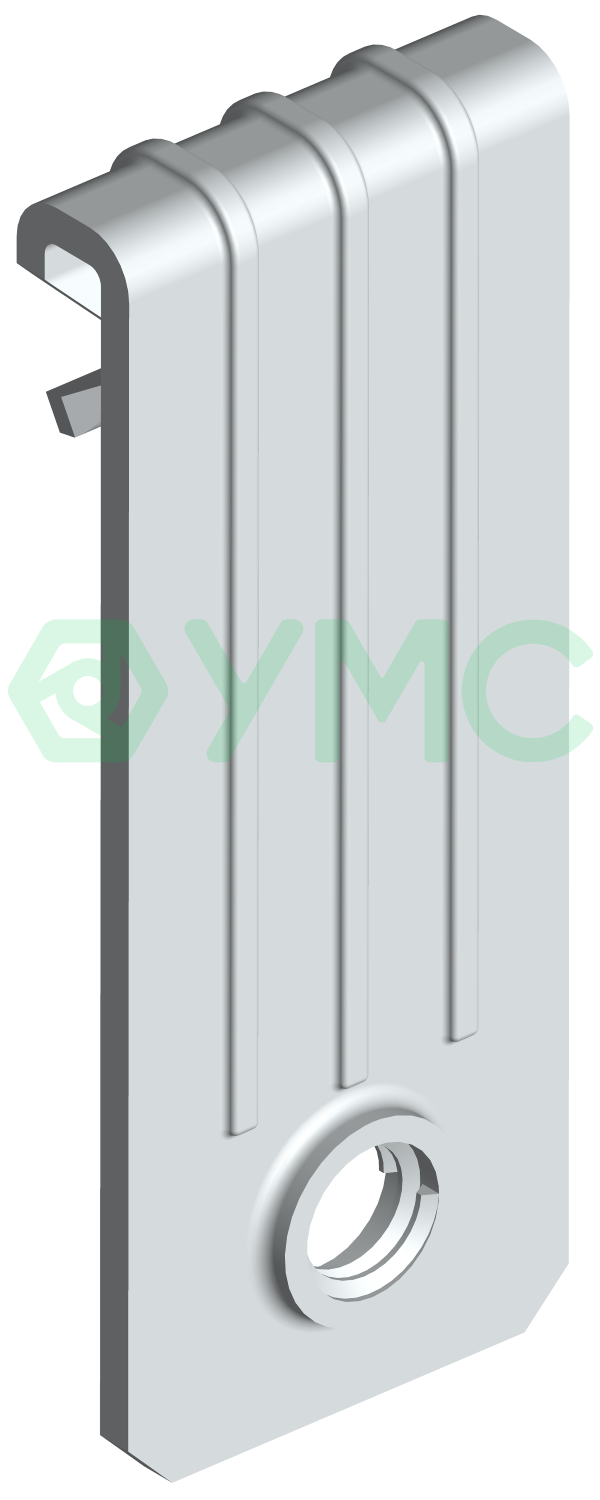

Вертикальный балочный зажим с резьбой VBZ-1-5-M6

Name: Вертикальный балочный зажим с резьбой VBZ-1-5-M6
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

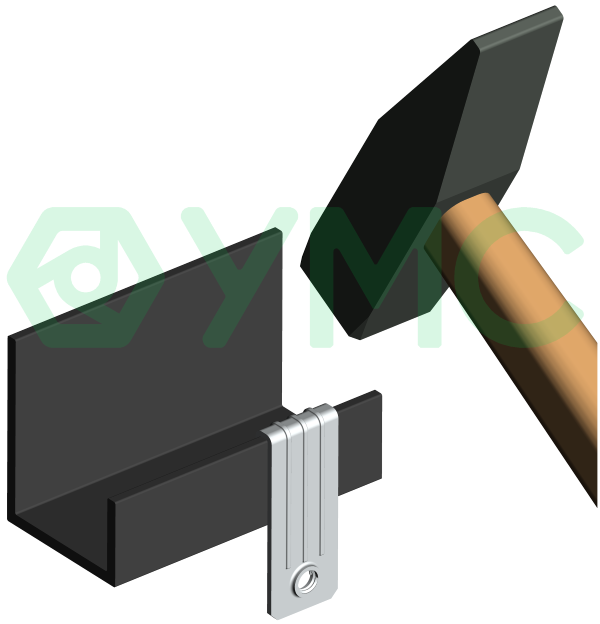

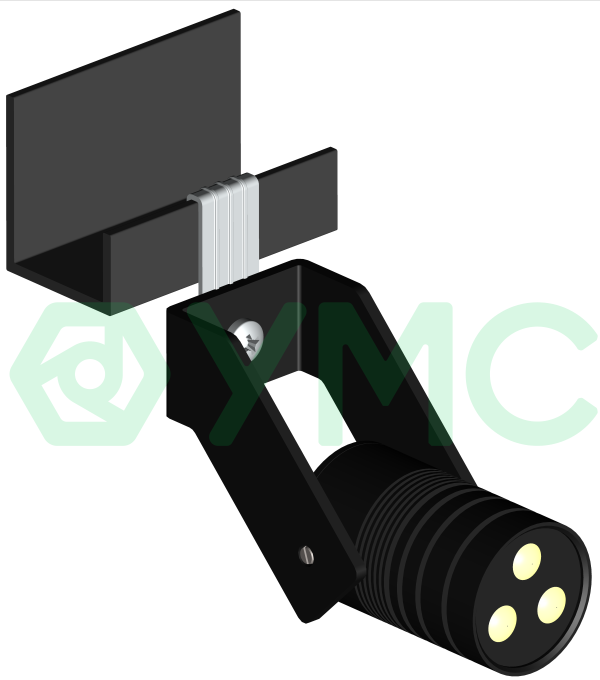

Монтаж на вертикальных полках стальных балок, решетчатых настилах. С резьбой М6 для монтажа пожарной сигнализации, осветительных приборов, и т.д. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания


rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
rfa	gm_vertikalnyybalochnyyzajimsotverstiem_vbz-1-5_um.rfa	328 KB	Revit 2017
jpg	835gjy1oy34cka82pd1d6o04j9yqprtx.jpg	91 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти

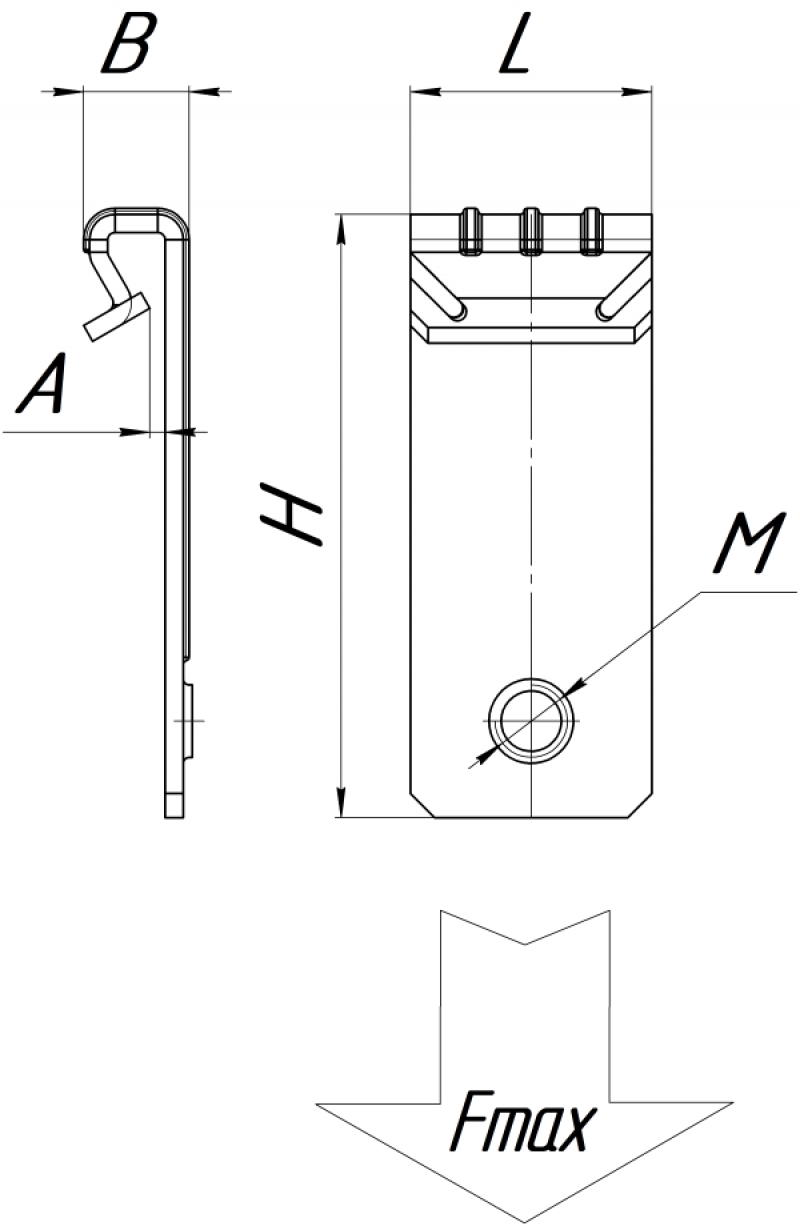

Размеры
Высота	49 mm
Ширина	8 mm
Длина	20 mm
Вес	9 g
Параметры в файлах моделей
Изготовитель	ООО "Универсальные системы"
Масса ADSK Масса	0.009
Масса Текст ADSK Масса Текст	0.009
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Универсальные системы"
URL	https://u-system.ru/
