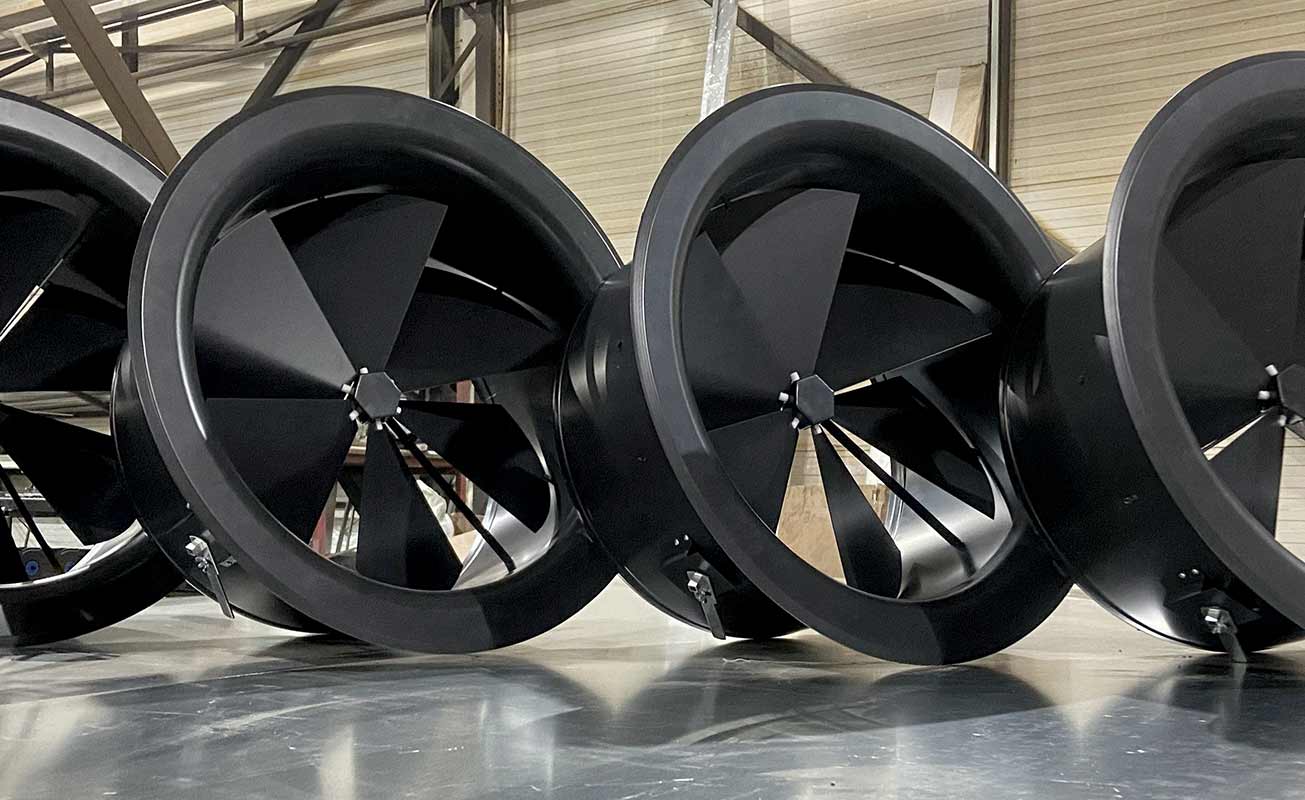

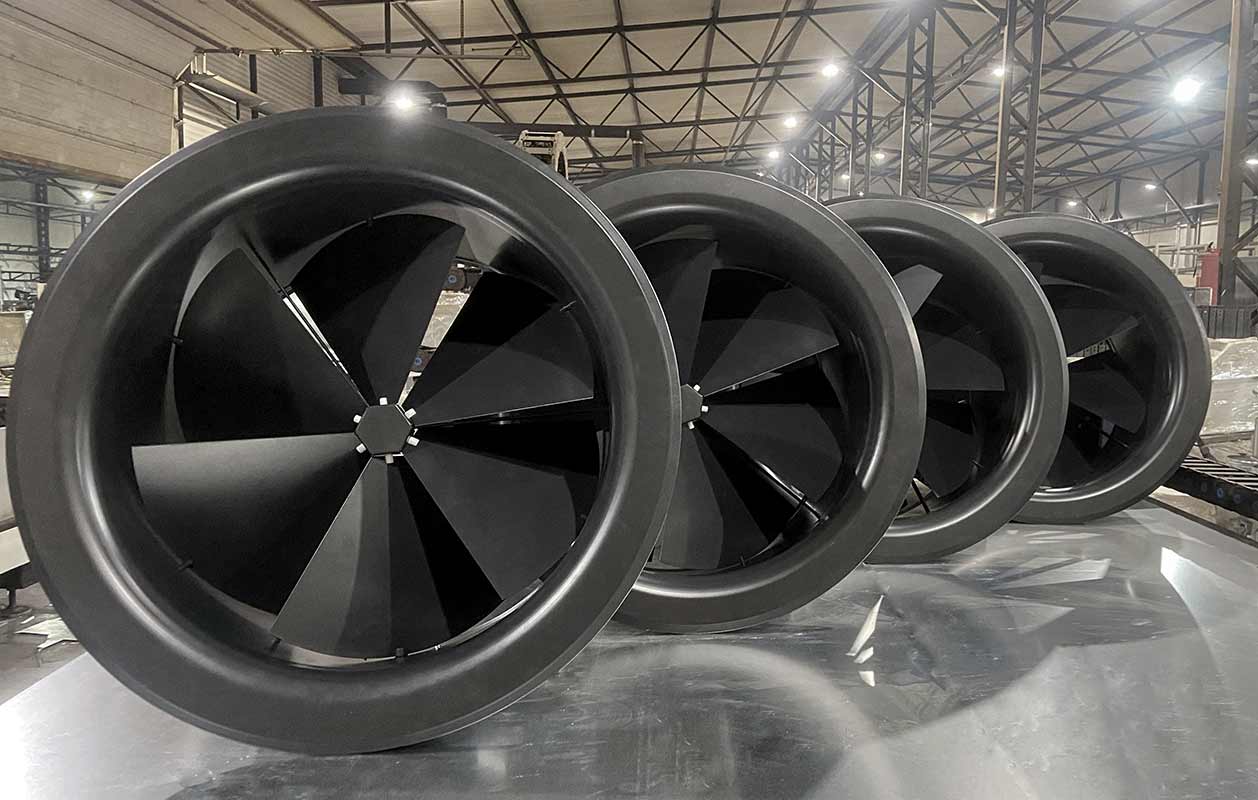

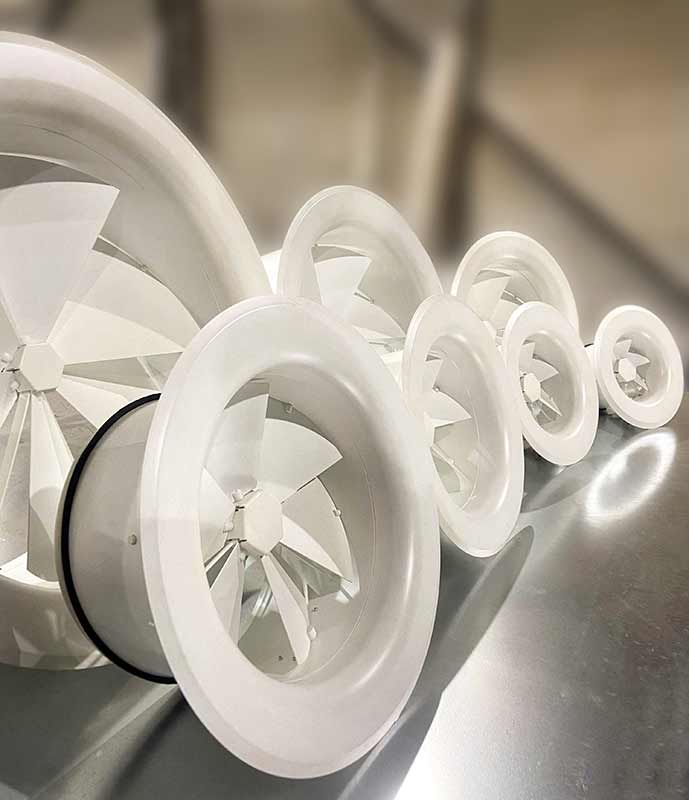

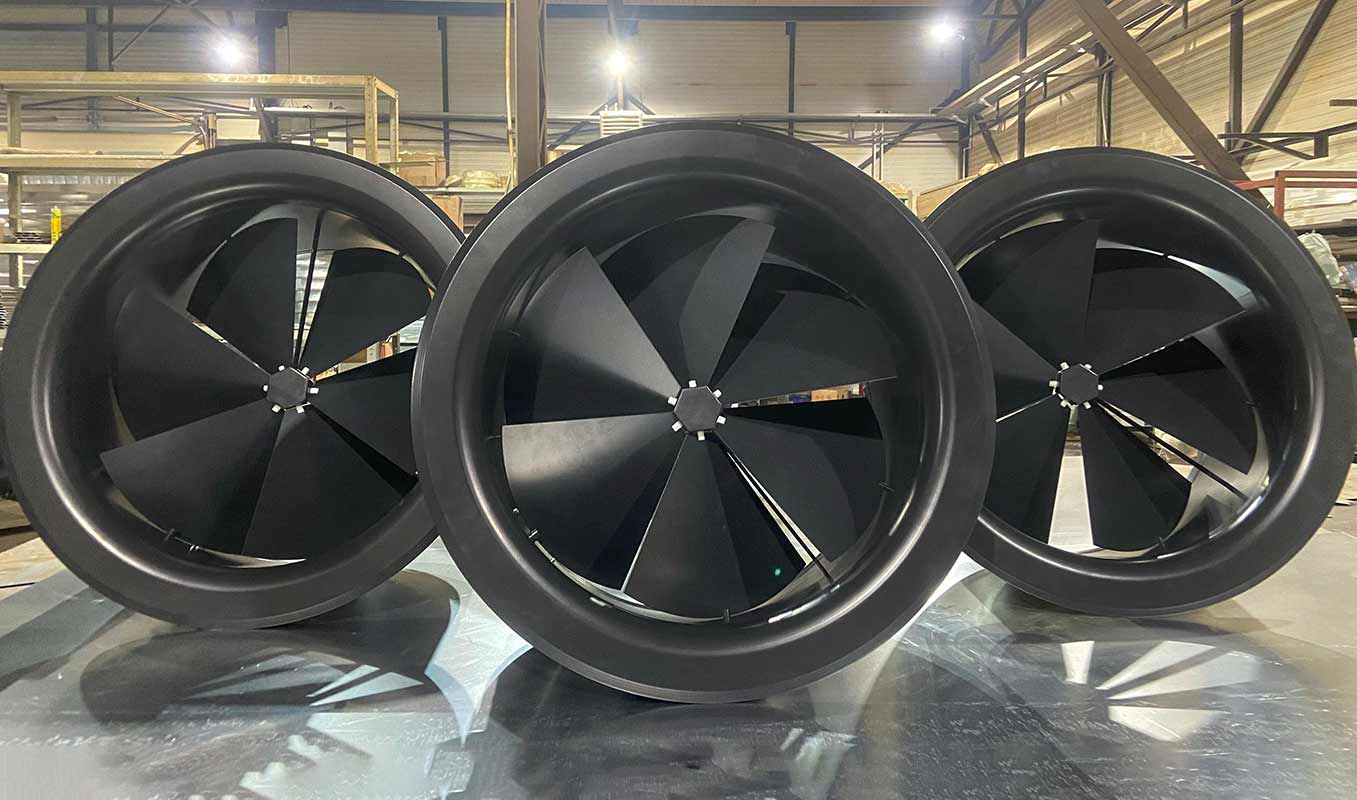

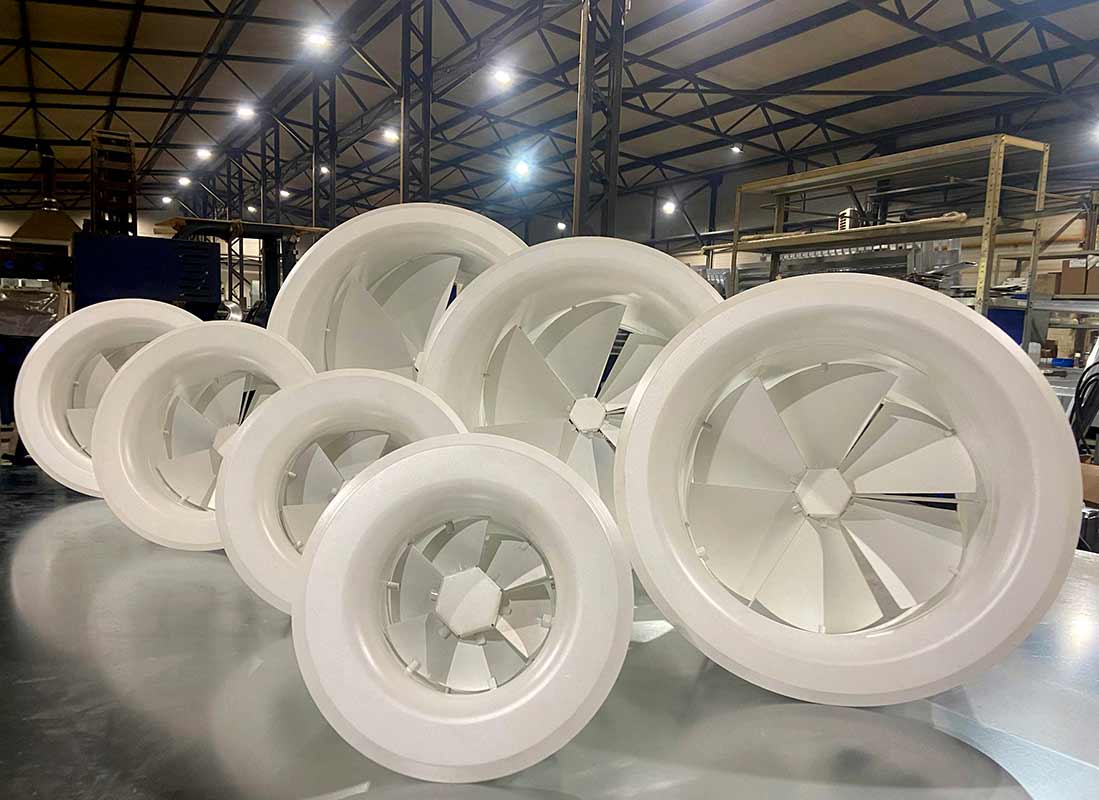

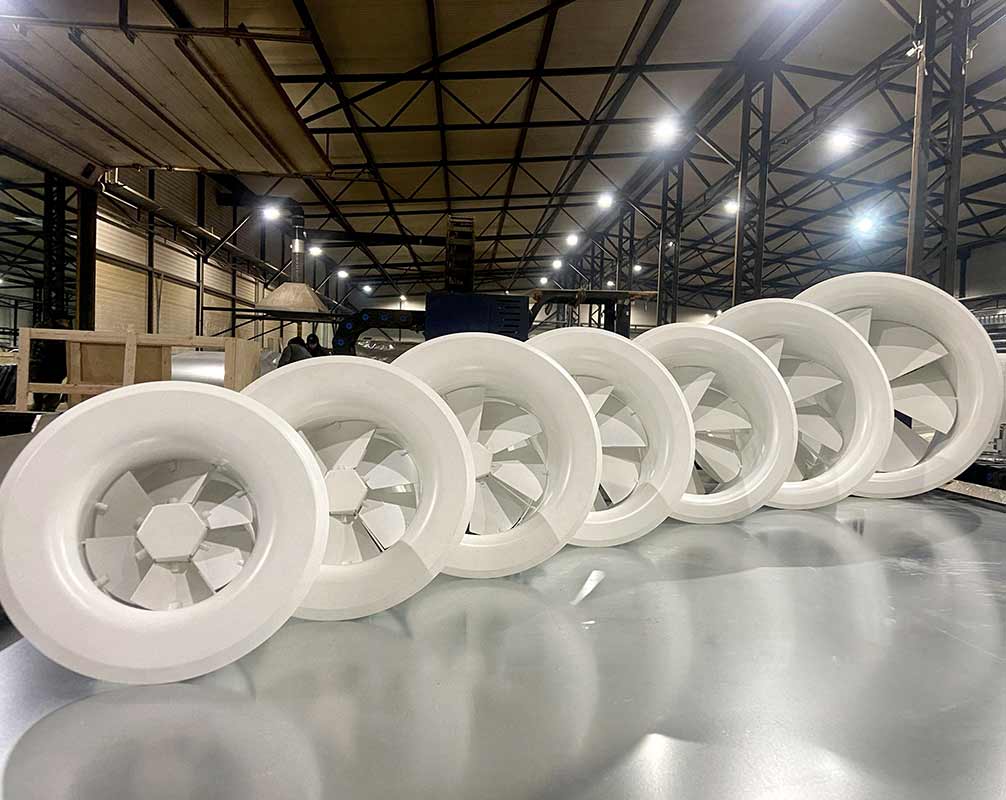

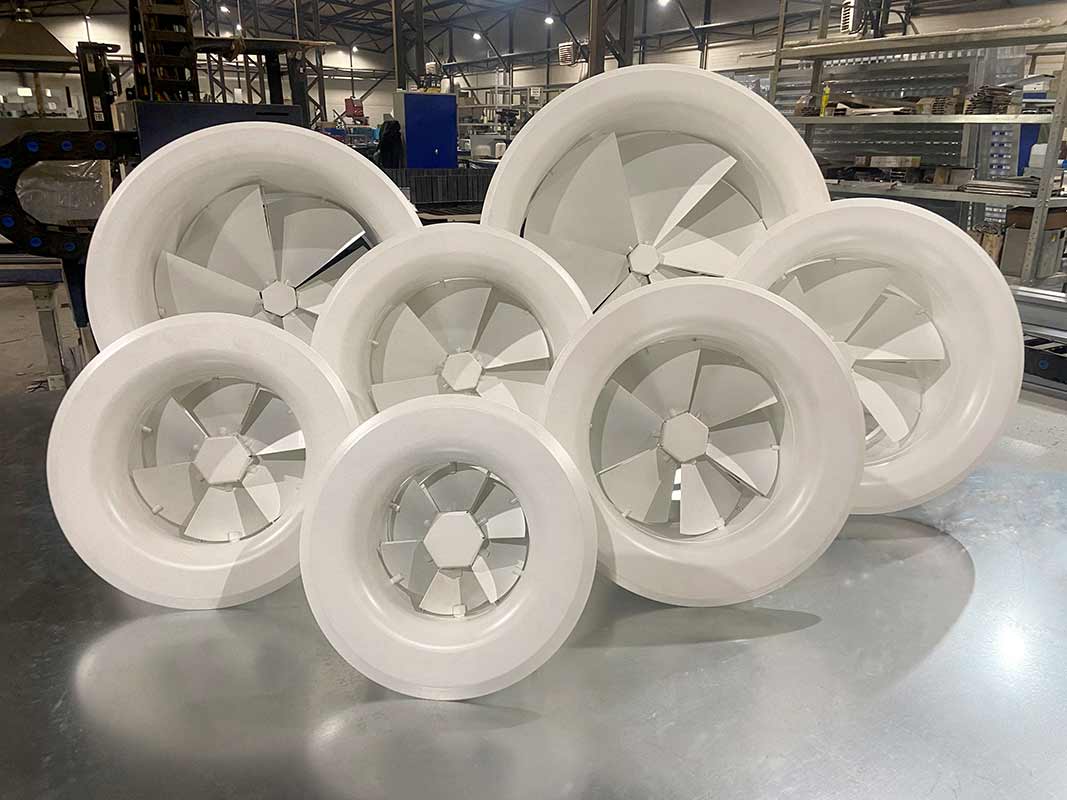

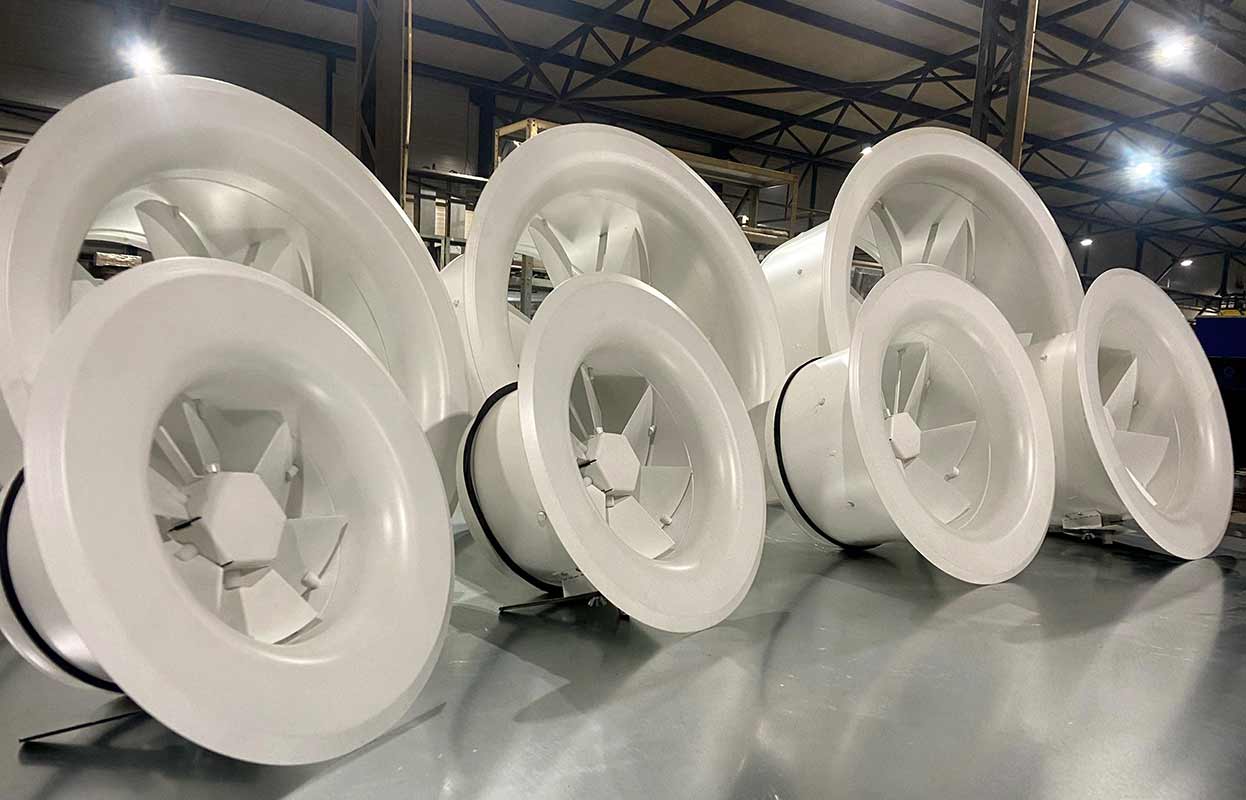

Вихревой регулируемый диффузор VD

Вихревые диффузоры VD с поворотными лопатками предназначены для подачи воздуха в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений высотой от 4-х метров системами вентиляции и кондиционирования. Диффузоры VD рекомендуется применять в административных, общественных и производственных помещениях с высокой разностью температур между поступающим воздухом и воздухом в обслуживаемой зоне. Возможно использование VD также и для удаления воздуха из помещений.

Воздухораспределитель VD конструктивно состоит из корпуса с подводящим патрубком и блока лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью возвратно-поступательного перемещения рычажного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=50° до α=0° относительно направления потока воздуха.

Диффузоры круглые вихревые VD устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

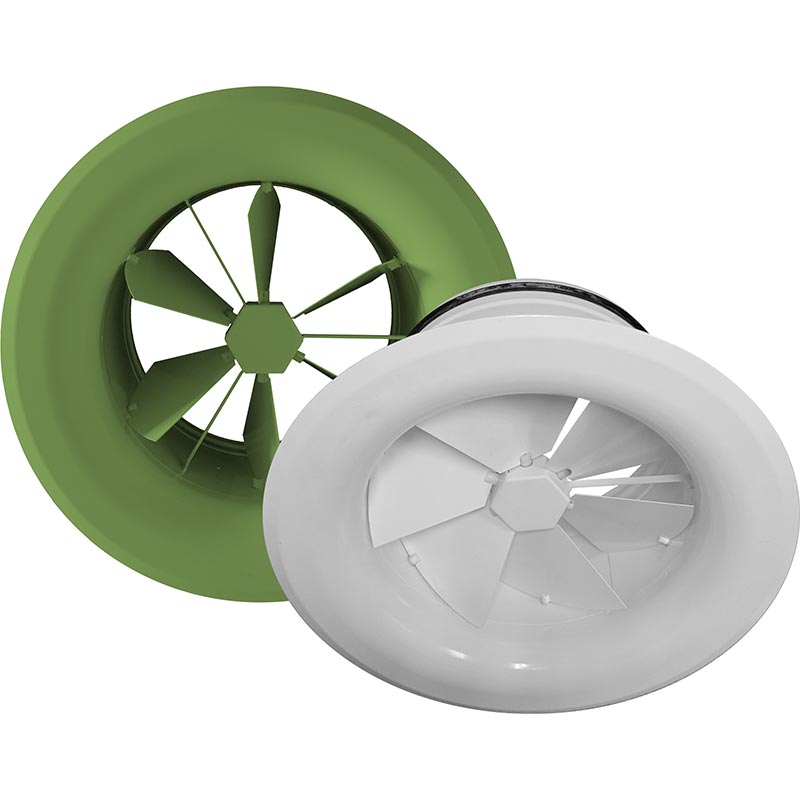

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый матовый цвет по умолчанию (RAL 9016М). По требованию возможна окраска в любой цвет по каталогу RAL.

Регулируемые лопатки позволяют вручную или с помощью электропривода изменять форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической или компактной при подаче подогретого воздуха.

VD формирует закрученные струи при угле α>30° относительно направления потока воздуха. Преимущества закрученных струй позволяют существенно сократить воздухообмен за счет увеличения избыточной температуры воздуха на притоке и как следствие уменьшение производительности приточных и вытяжных систем.
