Конвектор встраиваемый в пол с естественной конвекцией ВК.150.160.1000.4ТК шириной 160 мм высотой 150 мм

Name: Конвектор встраиваемый в пол с естественной конвекцией ВК.150.160.1000.4ТК шириной 160 мм высотой 150 мм
Brand: VITRON

Обновлено в 2023 году

Описание

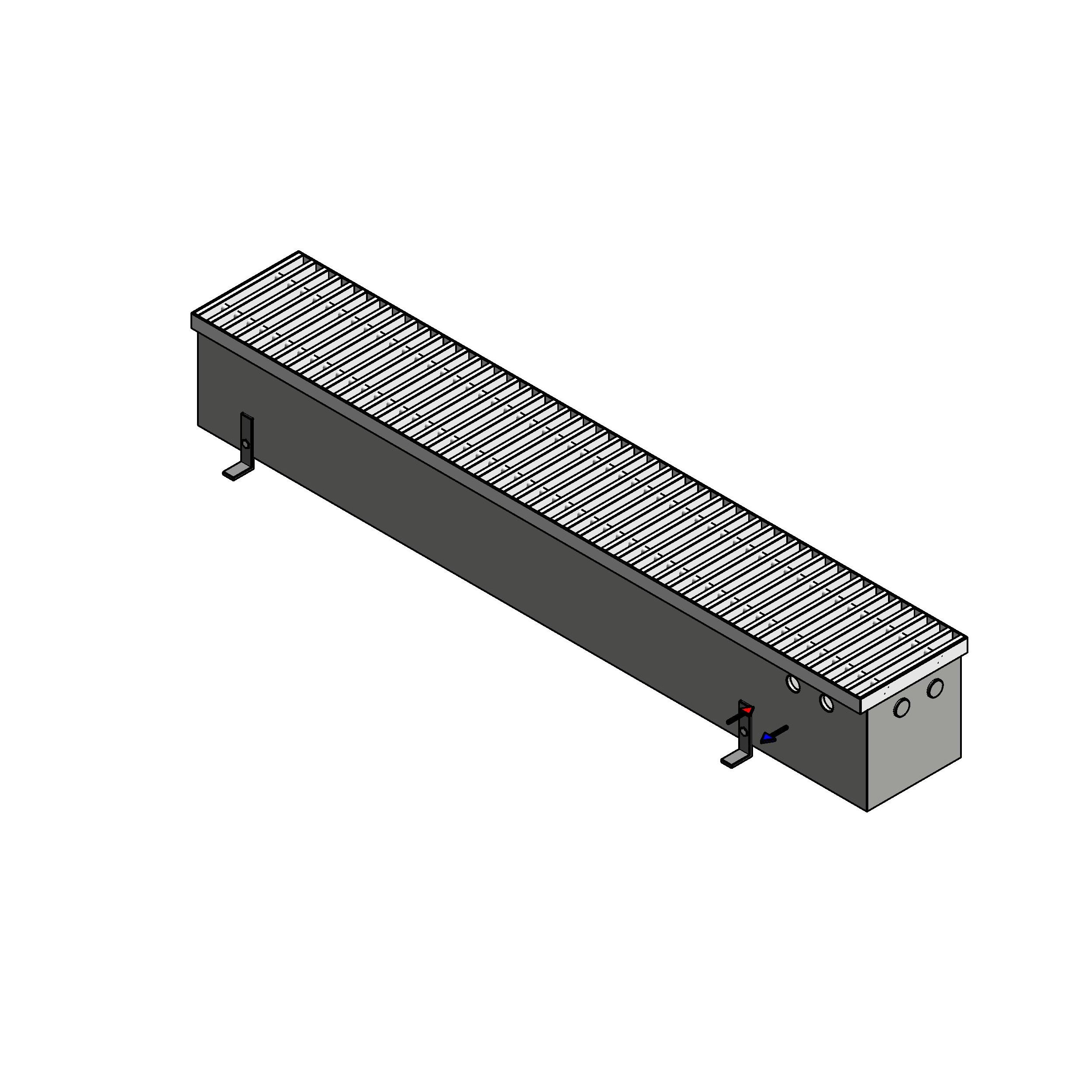

Конвектор встраиваемый в пол с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_vstraivaemyyvpolsestestvennoykonvekciey_vk150_vitron.rfa	1.6 MB	Revit 2017
ifc	vk.150.160.1000.4tk.ifc	271 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (6)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 260мм	ВК.150.260	1006.635 Вт	4	1.32
Конвектор_Шириной 300мм	ВК.150.300	1203.600 Вт	8	1.3
Конвектор_Шириной 160мм	ВК.150.160	675.468 Вт	4	1.4
Конвектор_Шириной 200мм	ВК.150.200	776.400 Вт	4	1.35
Конвектор_Шириной 360мм	ВК.150.360	1268.215 Вт	8	1.28

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	150 mm
Ширина	160 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
