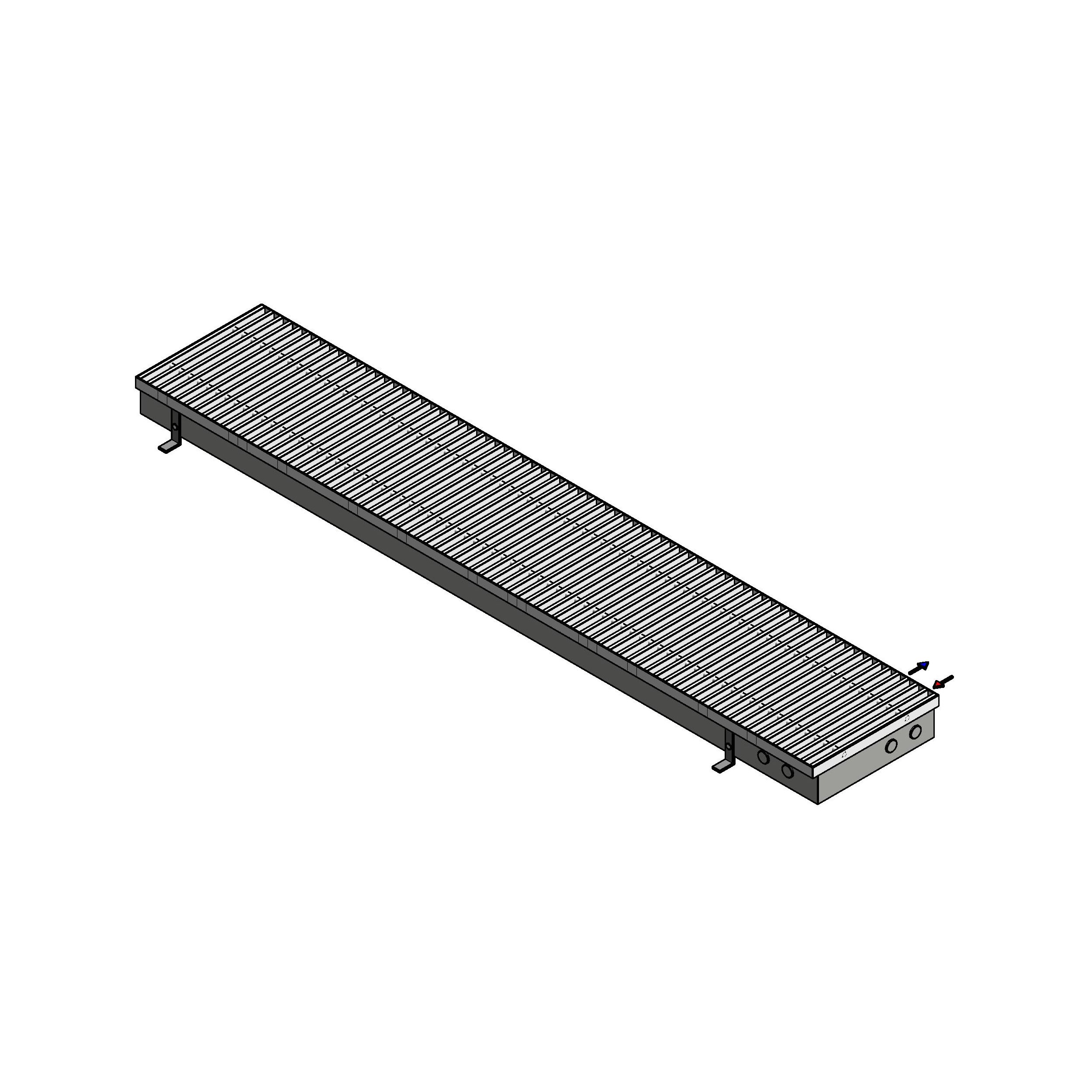

Конвектор встраиваемый в пол с естественной конвекцией ВК.70.260.1400.2ТГ шириной 260 мм высотой 70 мм

Name: Конвектор встраиваемый в пол с естественной конвекцией ВК.70.260.1400.2ТГ шириной 260 мм высотой 70 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор встраиваемый в пол с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_vstraivaemyyvpolsestestvennoykonvekciey_vk70_vitron.rfa	1.1 MB	Revit 2017
ifc	vk.70.260.1400.2tg.ifc	323 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (5)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 260мм	ВК.70.260	321.111 Вт	2	1.65
Конвектор_Шириной 300мм_2трубный	ВК.70.300	343.954 Вт	2	1.6
Конвектор_Шириной 160мм	ВК.70.160	223.642 Вт	2	1.75
Конвектор_Шириной 200мм	ВК.70.200	254.139 Вт	2	1.7
Конвектор_Шириной 300мм_4трубный	ВК.70.300	437.498 Вт	4	1.6

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	70 mm
Ширина	260 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
