Конвектор встраиваемый в пол с естественной конвекцией серии эконом ВК.ЭКОНОМ.75.200.1000.2ТГ шириной 200 мм высотой 75 мм

Name: Конвектор встраиваемый в пол с естественной конвекцией серии эконом ВК.ЭКОНОМ.75.200.1000.2ТГ шириной 200 мм высотой 75 мм
Brand: VITRON

Обновлено в 2023 году

Описание

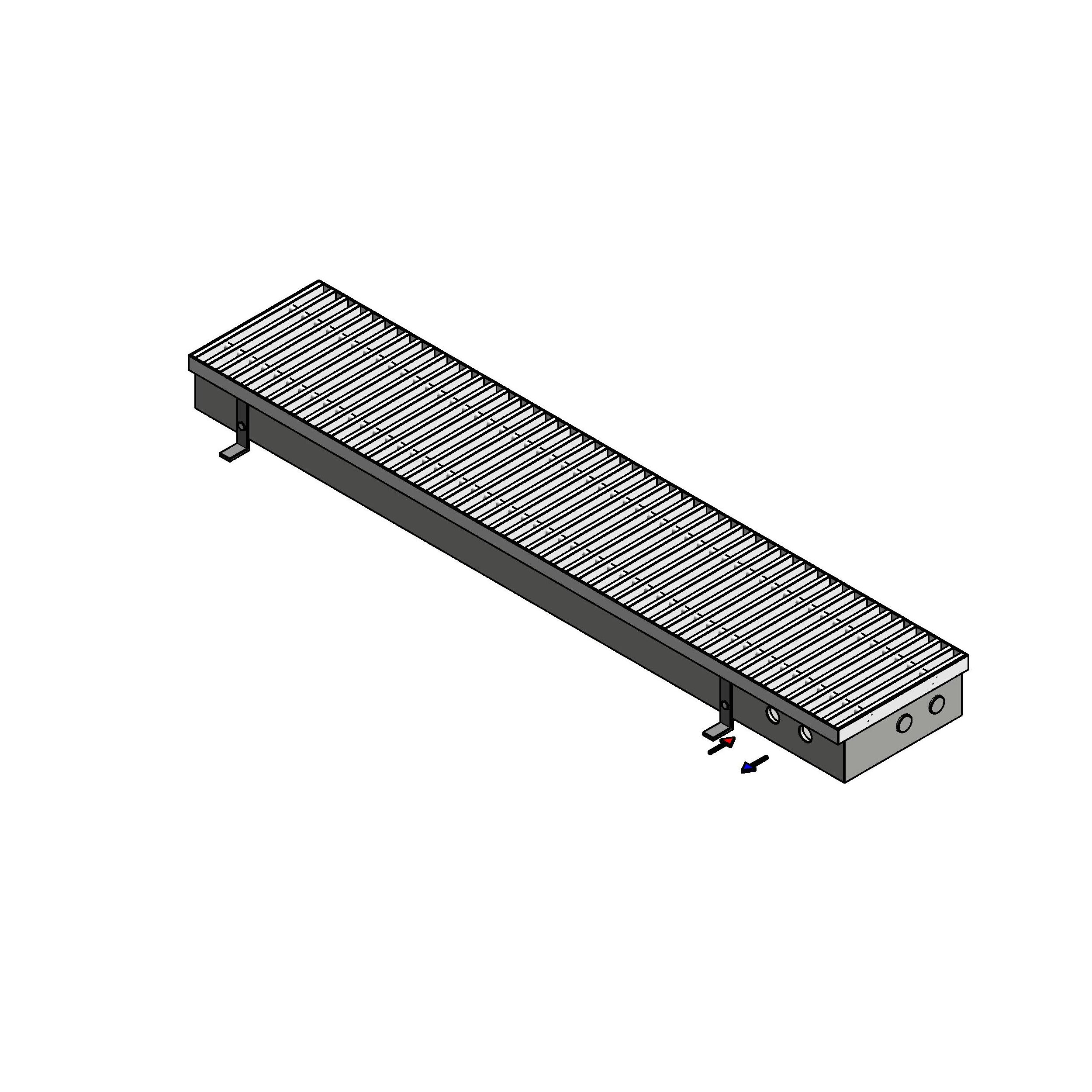

Конвектор встраиваемый в пол с естественной конвекцией серии эконом. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_vstraivaemyyvpolsestestvennoykonvekciey_vk75ekonom_vitron.rfa	1.6 MB	Revit 2017
ifc	vk.ekonom.75.200.1000.2tg.ifc	271 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (4)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 260мм	ВК.ЭКОНОМ.75.260	301.458 Вт	2	1.6
Конвектор_Шириной 300мм_2трубный	ВК.ЭКОНОМ.75.300	323.881 Вт	2	1.55
Конвектор_Шириной 200мм	ВК.ЭКОНОМ.75.200	234.044 Вт	2	1.65
Конвектор_Шириной 300мм_4трубный	ВК.ЭКОНОМ.75.300	433.747 Вт	4	1.55

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	75 mm
Ширина	200 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
