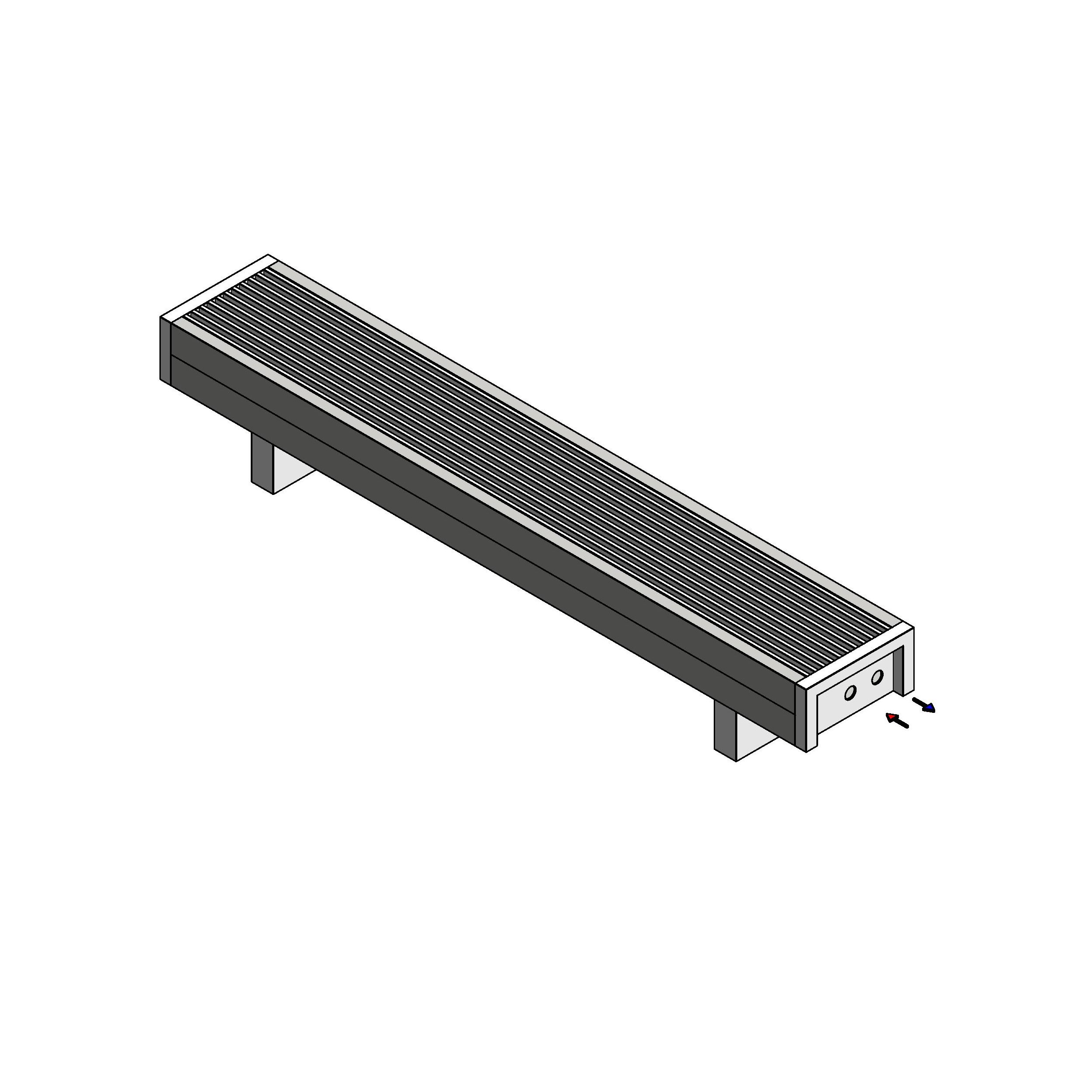

Конвектор напольный с естественной конвекцией ВКН.100.200.1200.2ТГ шириной 200 мм высотой 100 мм

Name: Конвектор напольный с естественной конвекцией ВКН.100.200.1200.2ТГ шириной 200 мм высотой 100 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор напольный с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_napolnyysestestvennoykonvekciey_vkn100_vitron.rfa	1.2 MB	Revit 2017
ifc	vkn.100.200.1200.2tg.ifc	118 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (3)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 250мм	ВКН.100.250	1031.534 Вт	4	2.53
Конвектор_Шириной 150мм	ВКН.100.150	545.992 Вт	2	1.68
Конвектор_Шириной 200мм	ВКН.100.200	600.591 Вт	2	2.222

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	100 mm
Ширина	200 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
