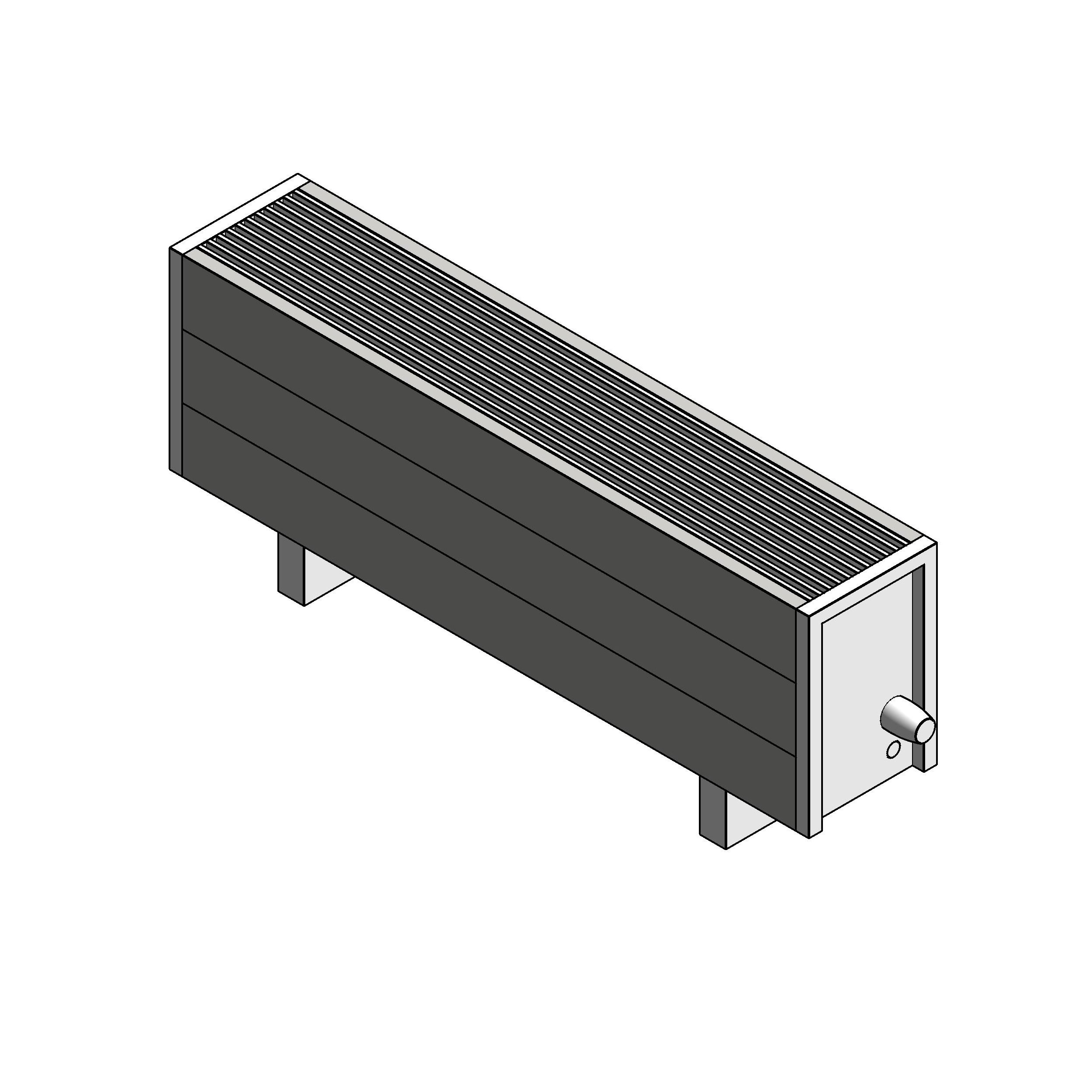

Конвектор напольный с естественной конвекцией ВКН.300.200.1000.4ТК шириной 200 мм высотой 300 мм

Name: Конвектор напольный с естественной конвекцией ВКН.300.200.1000.4ТК шириной 200 мм высотой 300 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор напольный с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_napolnyysestestvennoykonvekciey_vkn300_vitron.rfa	1.2 MB	Revit 2017
ifc	vkn.300.200.1000.4tk.ifc	167 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (6)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 150мм_4трубный	ВКН.300.150	1504.889 Вт	4	1.6
Конвектор_Шириной 200мм_4трубный	ВКН.300.200	1651.625 Вт	4	1.942
Конвектор_Шириной 200мм_6трубный	ВКН.300.200	2202.166 Вт	6	1.942
Конвектор_Шириной 250мм_6трубный	ВКН.300.250	2578.835 Вт	6	2.193
Конвектор_Шириной 250мм_8трубный	ВКН.300.250	3223.544 Вт	8	2.193

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	300 mm
Ширина	200 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
