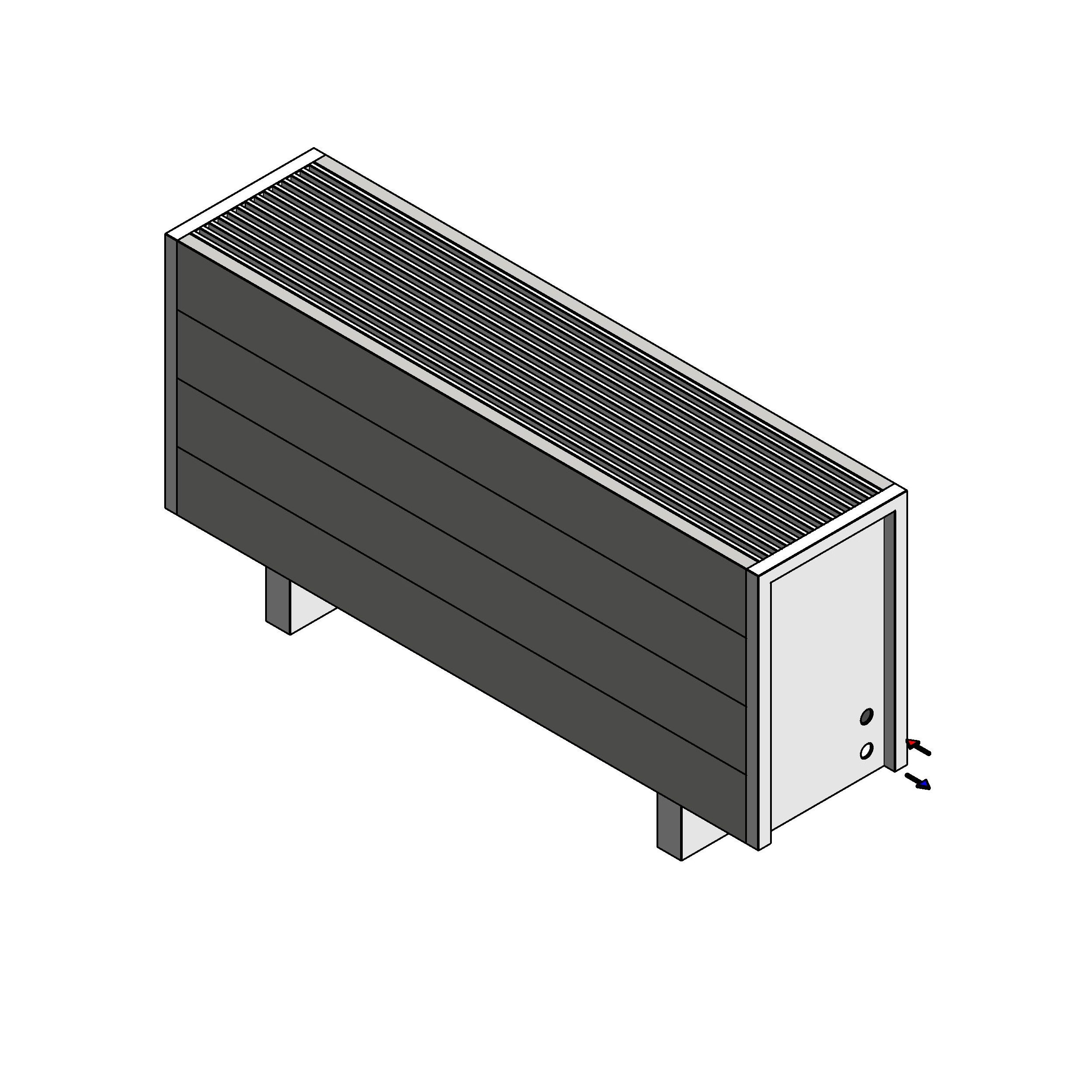

Конвектор напольный с естественной конвекцией ВКН.400.250.1000.8ТП шириной 250 мм высотой 400 мм

Name: Конвектор напольный с естественной конвекцией ВКН.400.250.1000.8ТП шириной 250 мм высотой 400 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор напольный с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_napolnyysestestvennoykonvekciey_vkn400_vitron.rfa	1.2 MB	Revit 2017
ifc	vkn.400.250.1000.8tp.ifc	122 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	VIT_Тепловая мощность на 1 м	Количество труб теплообменника
Конвектор_Шириной 250мм_6трубный	3094.602 Вт	6
Конвектор_Шириной 250мм_8трубный	4298.059 Вт	8

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	400 mm
Ширина	250 mm
Общие характеристики
Обозначение ADSK Обозначение	ВКН.400.250
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
