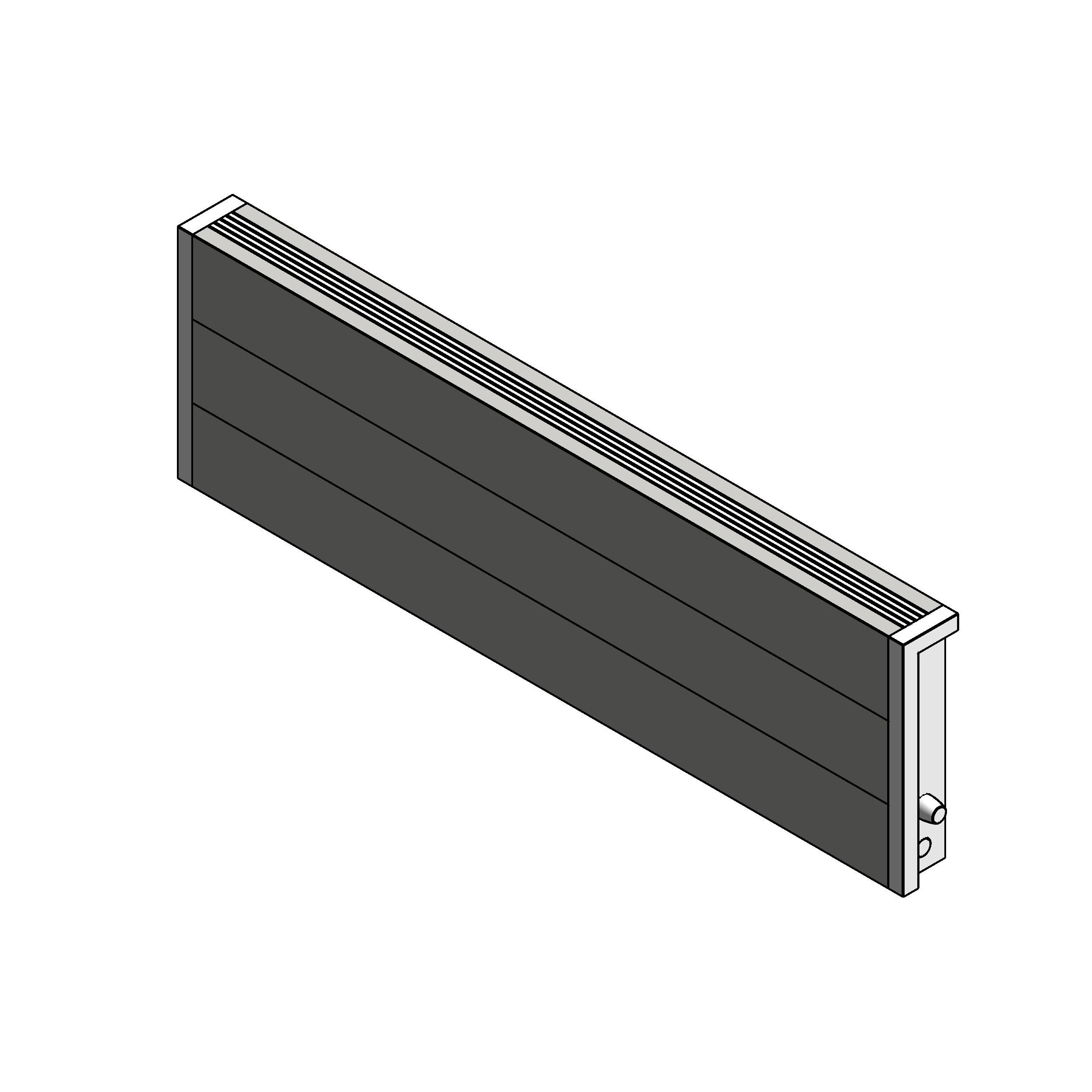

Конвектор настенный с естественной конвекцией ВКС.300.75.1000.2ТВ шириной 75 мм высотой 300 мм

Name: Конвектор настенный с естественной конвекцией ВКС.300.75.1000.2ТВ шириной 75 мм высотой 300 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор настенный с естественной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_nastennyysestestvennoykonvekciey_vks300_vitron.rfa	1.2 MB	Revit 2017
ifc	vks.300.75.1000.2tv.ifc	131 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (5)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 125мм 4трубный	ВКС.300.125	1354.238 Вт	4	1.6
Конвектор_Шириной 75мм 2трубный	ВКС.300.75	979.650 Вт	2	1.24
Конвектор_Шириной 100мм 2трубный	ВКС.300.100	1088.500 Вт	2	1.359
Конвектор_Шириной 100мм 4трубный	ВКС.300.100	1289.750 Вт	4	1.348
Конвектор_Шириной 75мм 4трубный	ВКС.300.75	1225.263 Вт	4	1.23

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	300 mm
Ширина	75 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
VIT_Максимальная рабочая температура теплоносителя	95 °C
VIT_Рабочее давление теплоносителя	1600000.0 Па
Изготовитель	Вилма / VITRON
