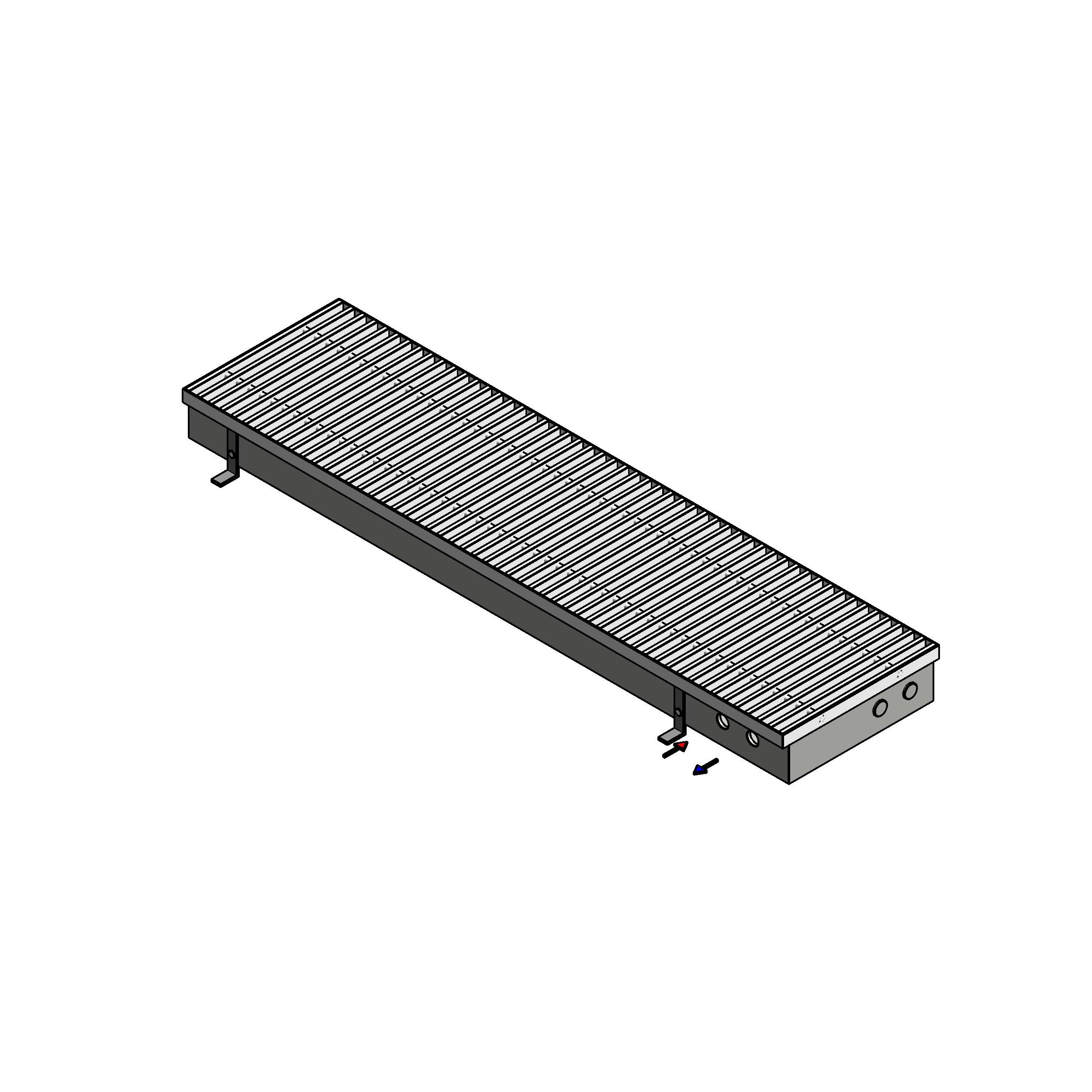

Конвектор встраиваемый в пол с принудительной конвекцией ВКВ.75.260.1000.2ТГ.220В шириной 260 мм высотой 75 мм

Name: Конвектор встраиваемый в пол с принудительной конвекцией ВКВ.75.260.1000.2ТГ.220В шириной 260 мм высотой 75 мм
Brand: VITRON

Обновлено в 2023 году

Описание

Конвектор встраиваемый в пол с принудительной конвекцией. Версия Autodesk Revit 2017. Семейство выполнено в трех уровнях детализации с УГО в плане по ГОСТ 21.205-2016. Модель разработаны с применением ФОП ADSK 2017. Имеется спецификация по ГОСТ

Файлы для скачивания


rvt	bimlib_konvektory_napolnyevstraivaemyevpol_vitron.rvt	119.1 MB	Revit 2017
rfa	bimlib_konvektor_vstraivaemyyvpolsprinuditelnoykonvekciey_vkv75_vitron.rfa	1.4 MB	Revit 2017
ifc	vkv.75.260.1000.2tg.220v.ifc	273 KB	IFC2X3
pdf	vitron_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (4)

Наименование	Обозначение ADSK Обозначение	VIT_Тепловая мощность на 1 м	Количество труб теплообменника	Коэффициент n
Конвектор_Шириной 260мм	ВКВ.75.260	334.80 Вт	2	1.6
Конвектор_Шириной 300мм	ВКВ.75.300	370.80 Вт	2	1.55
Конвектор_Шириной 360мм	ВКВ.75.360	517.20 Вт	4	1.5
Конвектор_Шириной 400мм	ВКВ.75.400	555.60 Вт	4	1.45

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Медь, Алюминий
Каталог	Перейти
Размеры
Высота	75 mm
Ширина	260 mm
Общие характеристики
1	1
2	2
3	3
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Вилма / VITRON
