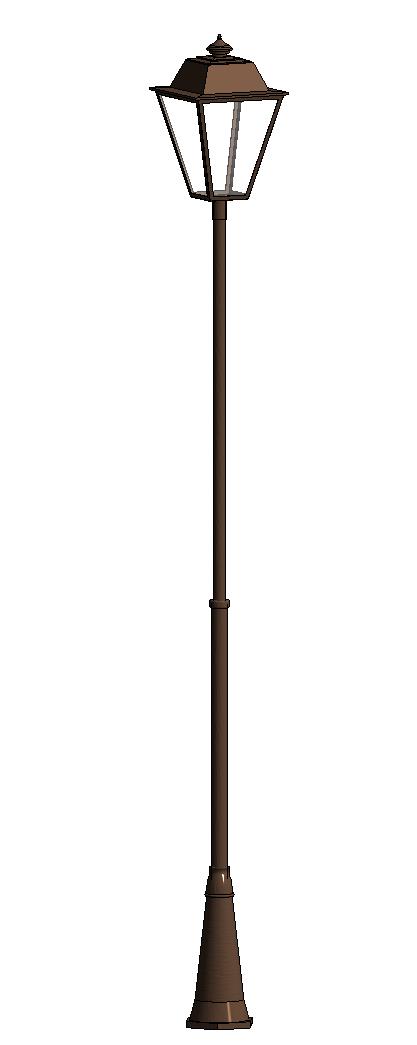

Владимир4 ДТУ 100Вт (02) — св-к ДТУ-13-AF на опоре OYВ 4,0 ЧС

Name: Владимир4 ДТУ 100Вт (02) — св-к ДТУ-13-AF на опоре OYВ 4,0 ЧС
Brand: ALFRESCO

Обновлено в 2018 году

Описание

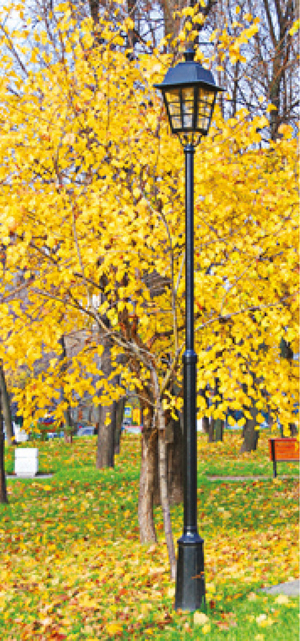

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании ALFRESCO и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014.Уличный светодиодный фонарь ""Пушкинской"" серии выполнен для освещения церковной архитектуры, старинных парков, культовых сооружений. Дизайн 19 века с технологиями 21 столетия дают эффектный светильник с низким энергопотреблением. Рекомендуется устанавливать их на декоративных опорах типа ОYC и OYB до 4 метров ТМ"" ALFRESCO"" с шагом 8-12м.

Файлы для скачивания


rvt	spetsifikatsiya_alfresco.rvt	36.8 MB	Revit 2016
rfa	svetilnik_alfresco_vladimir3_i_4.rfa	2.0 MB	Revit 2016
ifc	svetilnik_alfresco_vladimir4_100vt.ifc	442 KB	IFC2X3
pdf	alfresco-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—

Типоразмеры (4)

Наименование	Артикул ADSK Артикул	Масса ADSK Масса	Модель ADSK Модель	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Полная установленная мощность	Световой поток_2	Тип светильника	Юбка.Владимир3	Юбка.Владимир4
Владимир3 ДТУ 60Вт (02) решетка — св-к ДТУ-12-AF на опоре OYC 4,0 ЧМ	1112000540	41	Владимир3	Владимир3 ДТУ 60Вт (02) решетка — св-к ДТУ-12-AF на опоре OYC 4,0 ЧМ	60 Вт	62 В·А	62 В·А	6400 лм	Владимир : Владимир3 ДТУ 60Вт	True	False
Владимир4 ДТУ 60Вт (02) — св-к ДТУ-13-AF на опоре OYВ 4,0 ЧС	1112000910	52	Владимир4	ДТУ341 Светодиодный светильник Стрит-Премьер ДТУ-34-AF-50Вт-5,0	60 Вт	62 В·А	62 В·А	6400 лм	Владимир : Владимир4 ДТУ 60Вт	False	True
Владимир3 ДТУ 100Вт (02) решетка — св-к ДТУ-12-AF на опоре OYC 4,0 ЧМ	1112000900	41	Владимир3	Владимир3 ДТУ 100Вт (02) решетка — св-к ДТУ-12-AF на опоре OYC 4,0 ЧМ	100 Вт	103 В·А	103 В·А	9600 лм	Владимир : Владимир3 ДТУ 100Вт	True	False
Владимир4 ДТУ 100Вт (02) — св-к ДТУ-13-AF на опоре OYВ 4,0 ЧС	1112000560	52	Владимир4	Владимир4 ДТУ 100Вт (02) — св-к ДТУ-13-AF на опоре OYВ 4,0 ЧС	100 Вт	103 В·А	103 В·А	9600 лм	Владимир : Владимир4 ДТУ 100Вт	False	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехника
Материалы	Металл, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	4685 mm
Ширина	450 mm
Длина	450 mm
Вес	52000 g
Общие характеристики
Напряжение ADSK Напряжение	220 В
Ток ADSK Ток	0 А
Энергоэффективность ADSK Энергоэффективность	150 лм/Вт
Единица измерения ADSK_Единица измерения	шт
Классификация нагрузок ADSK_Классификация нагрузок	Освещение
