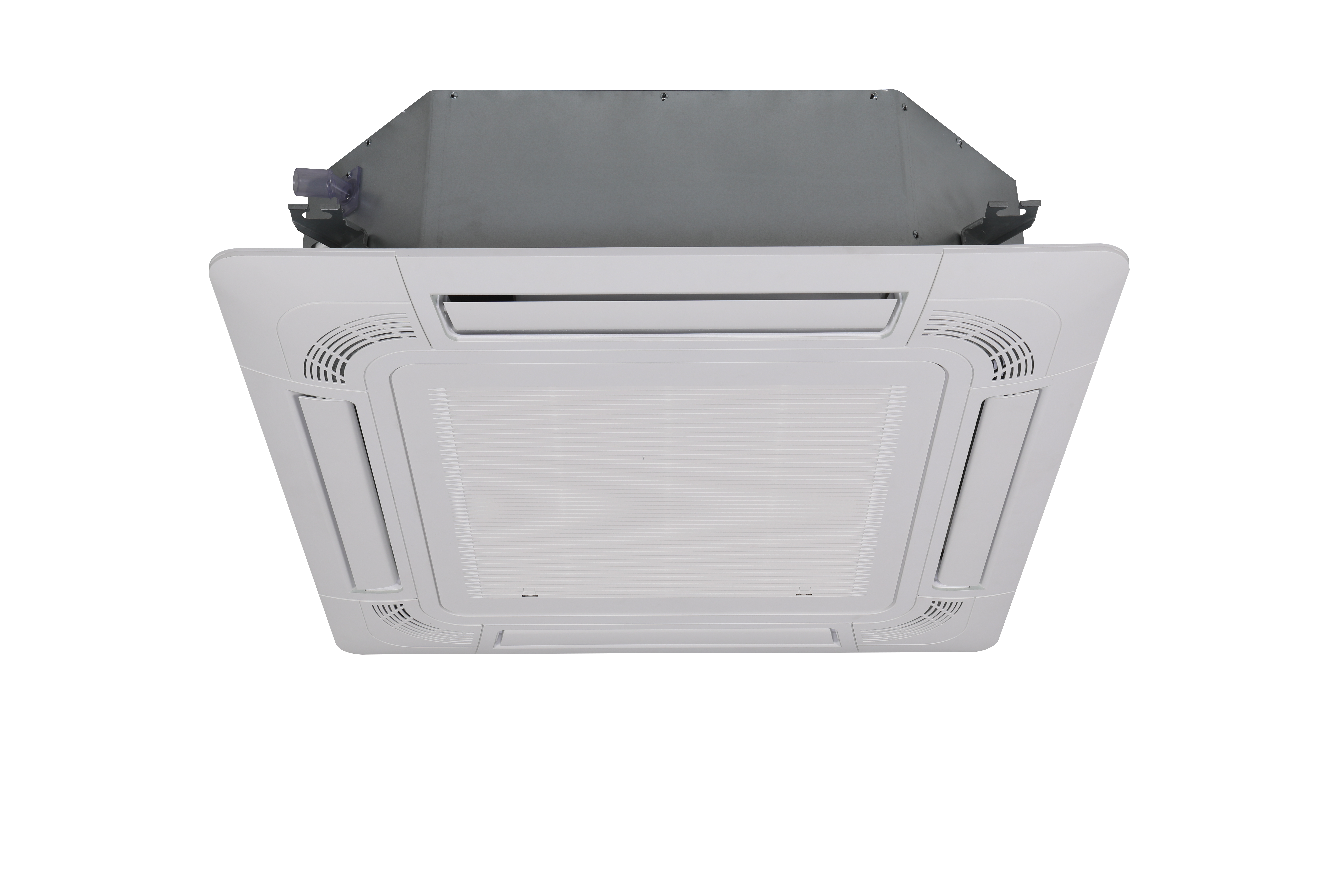

Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=11,2 кВт, Qт=12,5 кВт ESVMC4-SF-112S

Name: Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=11,2 кВт, Qт=12,5 кВт ESVMC4-SF-112S
Brand: Русклимат

Обновлено в 2021 году

Описание

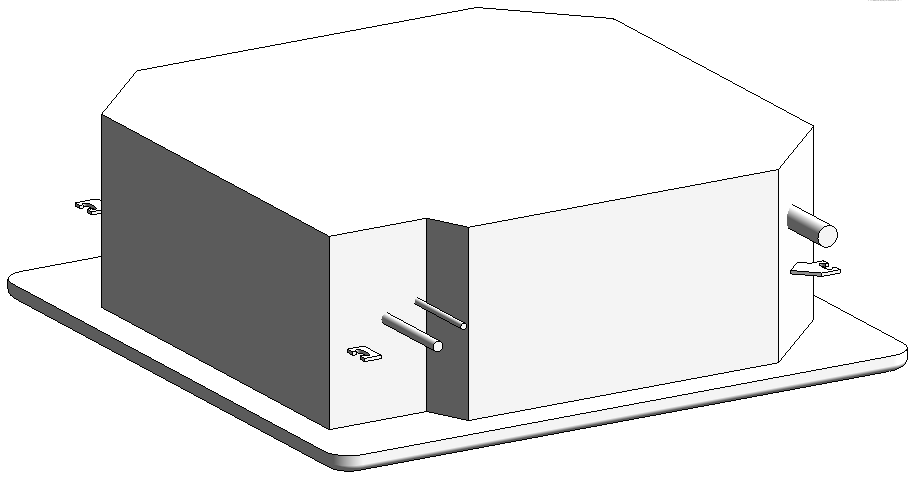

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Кассетные блоки с 4-сторонним воздухораспределением предназначены для кондиционирования помещений с подвесным потолком. Современный дизайн панели из высококачественного АБС-пластика делает блок неотъемлемой частью интерьера.
Холодопроизводительность 5,6 до 16 кВт
• Встроенный дренажный насос обеспечивает подъем конденсата на высоту до 1200 мм
• ЭРВ встроен в корпус блока
• Датчик движения, комфортное воздухорас-пределение
• Раздельное регулирование заслонок при использовании проводного пульта ESVM-J01
• ИК-пульт, фильтр и помпа в комплекте.

Файлы для скачивания


rfa	electrolux_vnutrenniyblokkondicionera_kassetnyy_esvmc4_sf_s.rfa	540 KB	Revit 2017
rvt	electrolux_modelispecifikaciya.rvt	7.9 MB	Revit 2017
ifc	erxy-224.ifc	549 KB	IFC2X3
txt	electrolux_vnutrenniyblokkondicionera_kassetnyy_esvmc4_sf_s.txt	3 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	L HH1	L HH2	L Hi	L Lo	L Me	L Slo	dB HH1	dB HH2	dB Hi	dB Lo	dB Me	dB Slo	Диаметр Газ	Диаметр Жидкость	Потребляемая мощность
ESVMC4-SF-56S	ESVMC4-SF-56S	Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=5,6 кВт, Qт=6,3 кВт	34 Вт	81 В·А	6300 Вт	5600 Вт	1050.0 м³/ч	1620.0 м³/ч	954.0 м³/ч	816.0 м³/ч	930.0 м³/ч	750.0 м³/ч	31 дБ(А)	34 дБ(А)	30 дБ(А)	28 дБ(А)	28 дБ(А)	26 дБ(А)	12.70	6.35	34 Вт
ESVMC4-SF-71S	ESVMC4-SF-71S	Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=7,1 кВт, Qт=8,0 кВт	64 Вт	147 В·А	8000 Вт	7100 Вт	1260.0 м³/ч	1602.0 м³/ч	1146.0 м³/ч	978.0 м³/ч	1080.0 м³/ч	882.0 м³/ч	33 дБ(А)	36 дБ(А)	32 дБ(А)	29 дБ(А)	31 дБ(А)	28 дБ(А)	15.88	9.53	64 Вт
ESVMC4-SF-90S	ESVMC4-SF-90S	Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=9,0 кВт, Qт=10,0 кВт	54 Вт	125 В·А	10000 Вт	9000 Вт	1380.0 м³/ч	1620.0 м³/ч	1242.0 м³/ч	1062.0 м³/ч	1176.0 м³/ч	966.0 м³/ч	36 дБ(А)	37 дБ(А)	35 дБ(А)	31 дБ(А)	33 дБ(А)	30 дБ(А)	15.88	9.53	54 Вт
ESVMC4-SF-112S	ESVMC4-SF-112S	Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=11,2 кВт, Qт=12,5 кВт	124 Вт	257 В·А	12500 Вт	11200 Вт	1800.0 м³/ч	2220.0 м³/ч	1644.0 м³/ч	1344.0 м³/ч	1488.0 м³/ч	1176.0 м³/ч	40 дБ(А)	42 дБ(А)	38 дБ(А)	34 дБ(А)	36 дБ(А)	33 дБ(А)	15.88	9.53	124 Вт
ESVMC4-SF-140S	ESVMC4-SF-140S	Внутренний блок кассетного типа 4-поточный Electrolux с панелью ESVMCP-950S, Qх=14,0 кВт, Qт=16,0 кВт	124 Вт	257 В·А	16000 Вт	14000 Вт	2010.0 м³/ч	2220.0 м³/ч	1776.0 м³/ч	1452.0 м³/ч	1632.0 м³/ч	1344.0 м³/ч	44 дБ(А)	46 дБ(А)	40 дБ(А)	36 дБ(А)	38 дБ(А)	34 дБ(А)	15.88	9.53	124 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Кондиционеры, приточные установки
Материалы	Нержавеющая сталь
Размеры
Высота	288 mm
Ширина	950 mm
Длина	950 mm
Вес	5700 g
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	5.7
Материал ADSK Материал	Electrolux_Корпус внутреннего блока
Напряжение ADSK Напряжение	220 В
Ток ADSK Ток	0 А
