Внутрипольный конвектор с тангенциальным вентилятором Mohlenhoff QSKS 320-90-650…3000

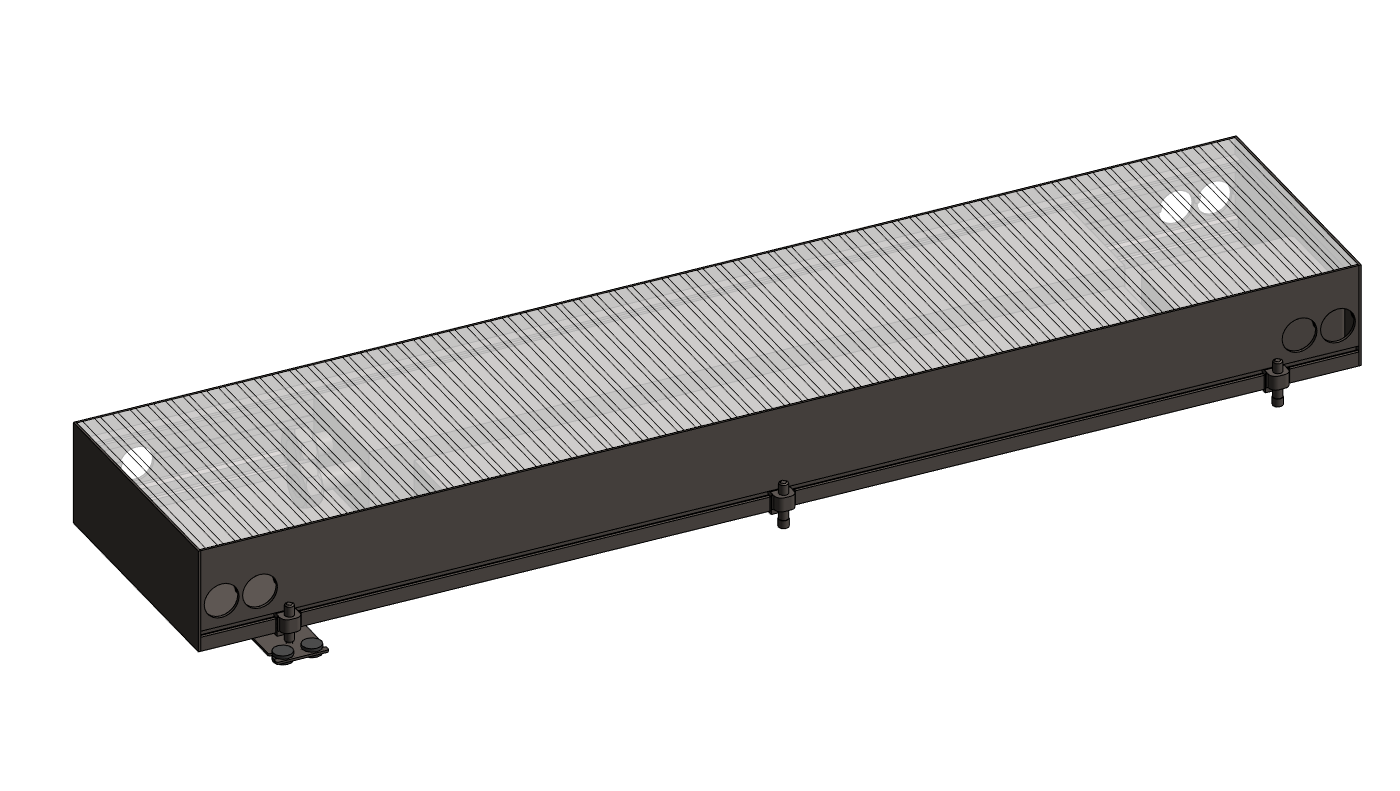

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор
Внутрипольный конвектор Möhlenhoff серии QSKS – отопительный прибор с вентилятором. Главное преимущество этого конвектора перед другими моделями – это высота, всего 90 мм! При такой компактной глубине мы добились высоких показателей теплоотдачи, благодаря максимальному покрытию зоны теплообменника мощным вентилятором! Тангенциальный вентилятор работает практически бесшумно. Mohlenhoff QSKS можно установить в спальне — даже с включенным прибором на высоких оборотах комфортно спать.
Может работать и без вентилятора (с естественной конвекцией).

Технические характеристики:
Ширина: 220 мм; 270 мм; 320 мм
Высота: 90 мм
Длина: от 650 мм до 4000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: Евроконус 3/4’’ с воздухоотводом
Рабочее давление: 1500 кПа
Стандартное напряжение: DC 24 В или АС 230 В, 50 Гц
Потребляемая мощность: 2,88….26,4 Вт, в зависимости от длины

Конструкция:
• Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
• Теплообменник, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей
• ЕС-мотор с 24 скоростями вращения
• Тангенциальный вентилятор
• Встроенный умный контроллер мотора с синусной коммутацией для минимального развития шума, универсальные возможности подключения 24 В, 220 В, 0-10 В, внутренняя система шин.
• Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/
Расчет конвекторов:
https://mohlenhoff.pro/program/
Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-qsks/#product-documentation
Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/
