Внутрипольный конвектор с подачей приточного воздуха Möhlenhoff WLK 320x190

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор

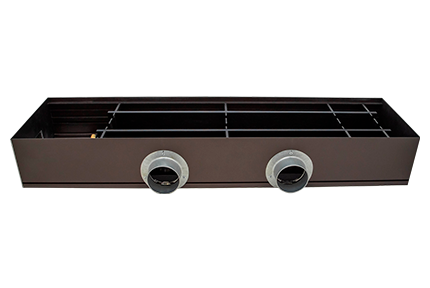

Внутрипольный конвектор с подачей приточного воздуха Möhlenhoff WLK создан для помещений с панорамными окнами без естественной вентиляции: офисы, торговые центры, выставочные залы. К конвектору подключается система подачи приточного воздуха. Свежий холодный воздух проходит сначала через конвектор и поступает в помещение нагретым. Стекающий холодный воздух также попадает в конвектор — образуется тепловая завеса. WLK в одиночку способен создать комфортный микроклимат в помещении.

Технические характеристики:
Ширина: 180 мм; 260 мм; 320 мм; 410 мм
Высота: 140 мм; 190 мм
Длина: от 1000 мм до 5000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: Евроконус 3/4’’
Рабочее давление: 100 кПа (10 бар)

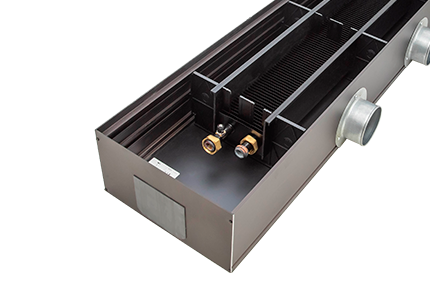

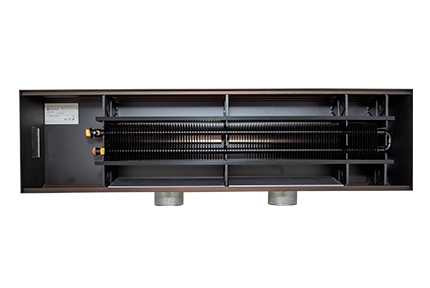

Конструкция:
• Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
• Теплообменник, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей
• Индукционный набор, состоящий из патрубков DN 80 и наклонной распределительной пластины, позволяющей равномерно распределить поступающий свежий воздух из системы вентиляции под теплообменник
• Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/
Расчет конвекторов:
https://mohlenhoff.pro/program/
Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-wlk/#product-documentation
Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/
