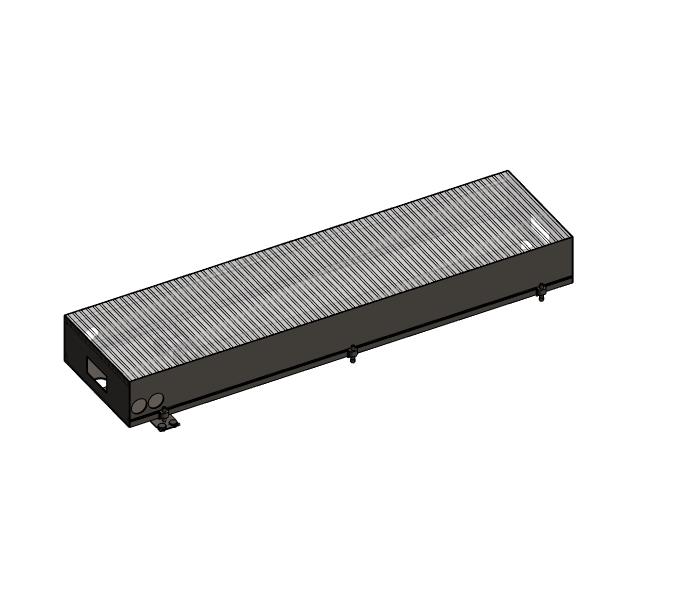

Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSK 260x110

Name: Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSK 260x110
Brand: Mohlenhoff

Обновлено в 2025 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор
Внутрипольный конвектор с естественной конвекцией Möhlenhoff WSK подходит для любых помещений с панорамными окнами. Главные проблемы помещений с панорамными окнами — конденсат и стекающий с поверхности стекла холодный воздух. WSK их решает — холодный воздух опускается вниз и, проходя через конвектор, нагревается. Перед окном образуется тепловая завеса, которая не дает холоду пробраться вглубь комнаты и защищает от образования конденсата и сквозняков.

Технические характеристики:
Ширина: 180 мм; 260 мм; 320 мм; 410 мм
Высота: 90 мм; 110 мм; 140 мм; 190 мм
Длина: от 1000 мм до 5000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: Евроконус 3/4’’
Рабочее давление: 1000 кПа (10 бар)

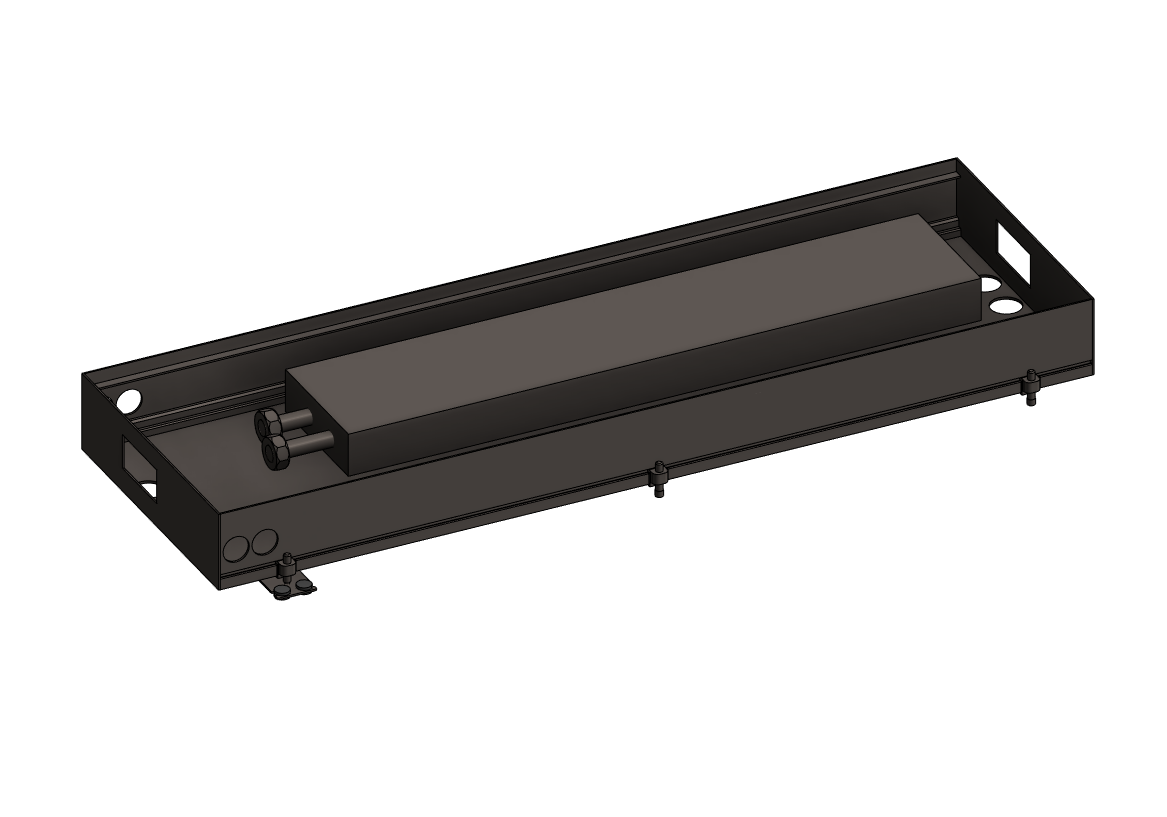

Конструкция:
•Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
•Теплообменник, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей.
•Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/
Расчет конвекторов:
https://mohlenhoff.pro/program/
Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-wsk/#product-documentation
Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/

Файлы для скачивания


rfa	mohlenhof_vnutripolnyykonvektor_wsk.rfa	1.6 MB	Revit 2019
rvt	mohlenhoff_modeliispecifikaciya_v2.rvt	28.1 MB	Revit 2019
txt	mohlenhof_vnutripolnyykonvektor_wsk.txt	2 KB	—
pdf	mohlenhoff_instrukciyaporabotesmodelyami_v2.pdf	947 KB	—

Типоразмеры (16)

Наименование	FD	FG	FK	Заглушка 410
180 x 090	1.759194	0.783326	1289	False
180 x 110	1.759194	0.783326	1289	False
180 x 140	1.759194	0.783326	1289	False
180 x 190	1.759194	0.783326	1289	False
260 x 090	1.759194	0.783326	1289	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Анодированный алюминий
Сайт производителя	Перейти
Размеры
Высота	110 mm
Ширина	260 mm
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Mohlenhoff_Внутрипольный конвектор
Наименование ADSK Наименование	Конвектор внутрипольный с естественной конвекцией
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Möhlenhoff
