Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSKP 180x140

Name: Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSKP 180x140
Brand: Mohlenhoff

Обновлено в 2025 году

Описание

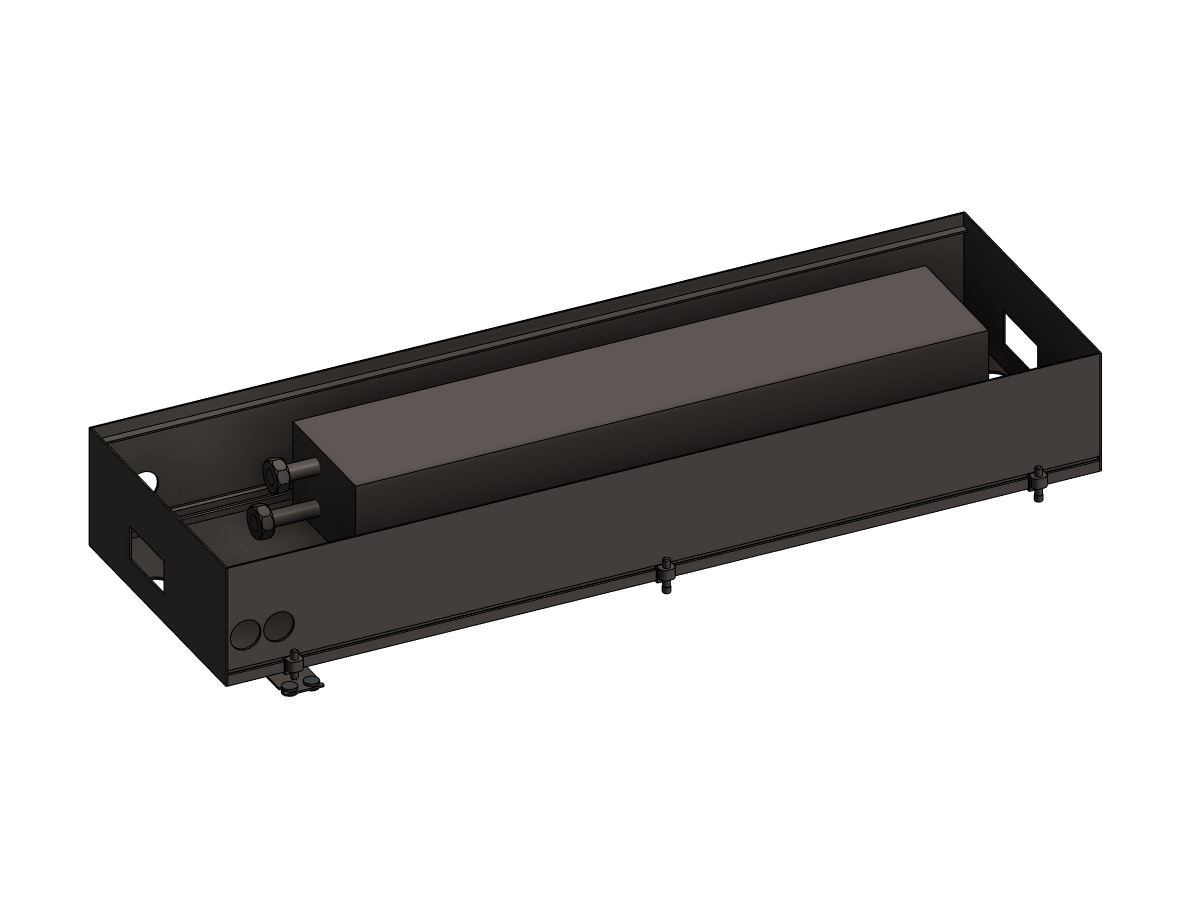

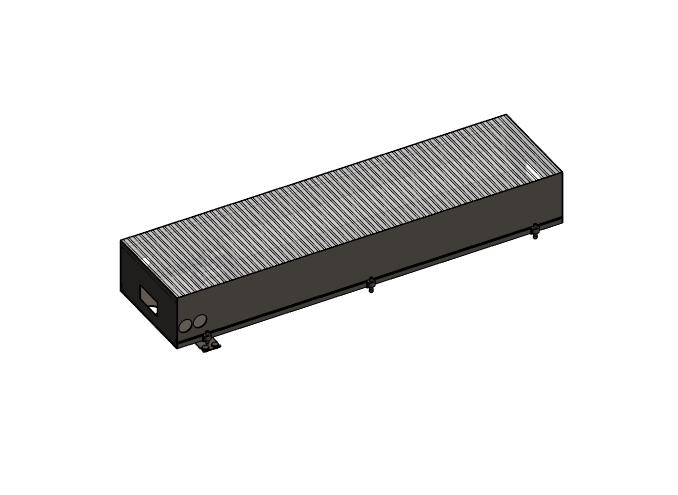

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор

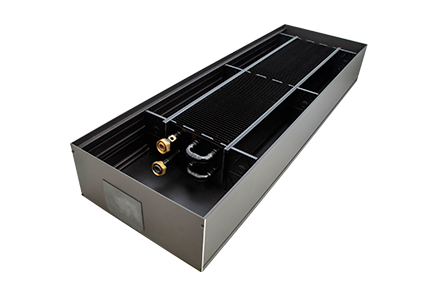

Внутрипольный конвектор с естественной конвекцией Möhlenhoff WSKP подходит для любых помещений с панорамными окнами. Главные проблемы помещений с панорамными окнами — конденсат и стекающий с поверхности стекла холодный воздух. WSKP их решает — холодный воздух опускается вниз и, проходя через конвектор, нагревается. Перед окном образуется тепловая завеса, которая не дает холоду пробраться вглубь комнаты и защищает от образования конденсата и сквозняков.
В конвекторе WSKP установлен двухслойный теплообменник увеличенной мощности. В небольших замкнутых помещениях WSKP можно использовать не только для экранирования холодного воздуха, но и для полноценного отопления.

Технические характеристики:
Ширина: 180 мм; 260 мм; 320 мм; 410 мм
Высота: 140 мм; 190 мм
Длина: от 1000 мм до 5000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: Евроконус 3/4’’
Рабочее давление: 1000 кПа (10 бар)

Конструкция:
• Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
• Теплообменник увеличенной мощности, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей
• Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/

Расчет конвекторов:
https://mohlenhoff.pro/program/

Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-wskp/#product-documentation

Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/

Файлы для скачивания


rfa	mohlenhof_vnutripolnyykonvektor_wskp.rfa	1.5 MB	Revit 2019
rvt	mohlenhoff_modeliispecifikaciya_v2.rvt	28.1 MB	Revit 2019
txt	mohlenhof_vnutripolnyykonvektor_wskp.txt	2 KB	—
pdf	mohlenhoff_instrukciyaporabotesmodelyami_v2.pdf	947 KB	—

Типоразмеры (8)

Наименование	Количество ADSK Количество	FD	FG	FK	n	Заглушка 410
180 x 140	2	1.759194	0.783326	1289	0	False
180 x 190	2	1.759194	0.783326	1289	0	False
260 x 140	2	1.759194	0.783326	1289	0	False
260 x 190	2	1.759194	0.783326	1289	0	False
320 x 140	3	1.792104	0.453854	13670	1.13	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Анодированный алюминий
Сайт производителя	Перейти
Размеры
Высота	140 mm
Ширина	180 mm
Общие характеристики
Материал ADSK Материал	Mohlenhoff_Внутрипольный конвектор
Наименование ADSK Наименование	Конвектор внутрипольный с естественной конвекцией
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Möhlenhoff
Температура обратной линии ADSK_Температура обратной линии	65 °C
