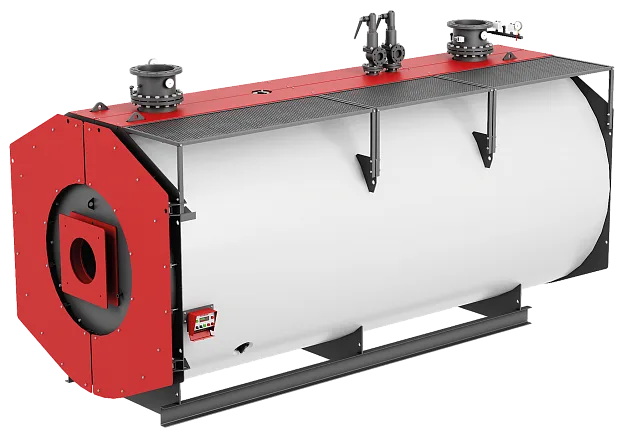

Водогрейный отопительный и промышленный котел Temron WH 4

Теплопроизводительность 4 МВт Рабочее давление 0,6/1,0/1,6/2,0 МПа Температура подачи 110/150/190 °С Котел относится к классу жаротрубных котлов с дымогарными трубами. Котел представляет собой горизонтальную цилиндрическую конструкцию, включающую корпус, фронтовую поворотную камеру с дверцами, газовый короб, опоры, теплоизоляцию и декоративную облицовку. Корпус котла состоит из цилиндрической обечайки, передней и задней трубных досок с отбортовкой, топки с охлаждаемой поворотной камерой и пучков дымогарных труб. На верхней образующей корпуса расположены штуцеры подвода и отвода воды с фланцами, штуцеры для установки предохранительных клапанов, а также датчиков температуры и давления. С нижней части корпуса расположена дренажная труба с трубной резьбой на конце. Котел оборудован лючками для осмотра и очистки внутренних поверхностей. По газовой стороне котел является трехходовым. Топка котла (первый ход газов) представляет собой гладкую либо волнистую жаровую трубу с охлаждаемой поворотной камерой. Второй и третий ходы газов образуют ряды дымогарных труб, концентрически расположенные вокруг топки. Фронтовая поворотная камера между вторым и третьим ходами закрыта двумя симметричными фронтовыми дверцами. В дымогарных трубах третьего хода установлены спиральные турбулизаторы для повышения КПД котла. Отвод газов из котла осуществляется через газовый короб на задней трубной доске. Для предотвращения образования конденсата газовый короб изолирован с внутренней стороны и оснащен дренажем. Котел работает под наддувом. Аэродинамическое сопротивление преодолевается за счет вентилятора горелки. Разрежение за котлом обеспечивается самотягой дымовой трубы. Котел обладает большим водяным объемом. Циркуляция воды внутри котла обеспечивается за счет естественной конвекции. Для снижения вероятности локальных термических напряжений и низкотемпературной коррозии внутри корпуса на входе обратной холодной воды установлено смесительное устройство, выравнивающее температуру воды с общекотловой. Наружная поверхность корпуса покрыта изоляцией из базальтового супертонкого волокна (БСТВЭ), закрытая сверху декоративной обшивкой из тонкого алюминиевого листа. Фронтовые дверцы котла обеспечивают легкий доступ к трубам конвективных пучков для осмотра и чистки без снятия горелки. Доступность для осмотра и ремонта топки и поворотной камеры обеспечивает лаз в задней трубной доске котла. Для удобства монтажа и эксплуатации котел комплектуется съемной монтажной площадкой. Масса котла указана для давления 0,6 МПа.
