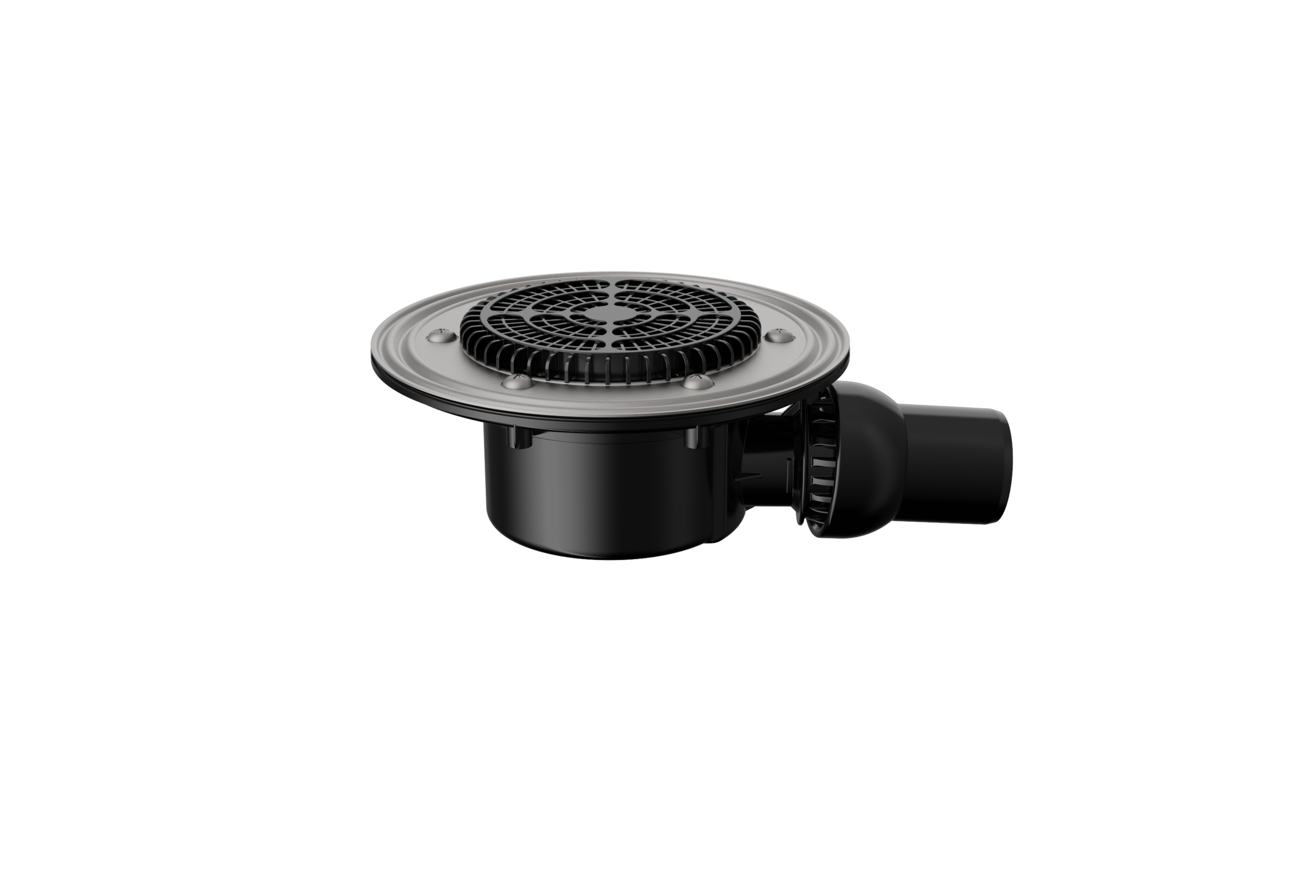

Воронка кровельная горизонтальная с регулируемым углом выпуска, с плоским листвоуловителем для эксплуатируемых кровель, с прижимным фланцем VB 520.1 F (арт. 01.194)

Name: Воронка кровельная горизонтальная с регулируемым углом выпуска, с плоским листвоуловителем для эксплуатируемых кровель, с прижимным фланцем VB 520.1 F (арт. 01.194)
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

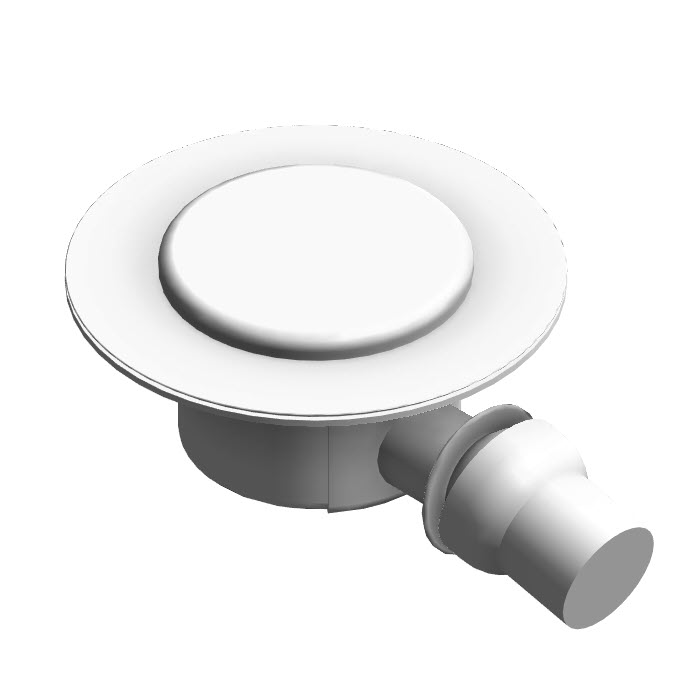

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Кровельные воронки серии VB 520 с листвоуловителем, с диаметром выпускного патрубка 50 мм, предназначены для отвода дождевой и талой воды с плоских кровель, террас, балконов во внутренний водосток ливневой канализации.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Воронка_Балконная_520СГоризонтальнымШарнирнымВыпуском.rfa	560 KB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	F	Y	Прижимной фланец
VB 520.0 Y	VB 520.0 Y	0.44	Воронка кровельная горизонтальная с регулируемым углом выпуска, листвоуловителем для неэксплуатируемых кровель, без прижимного фланца VB 520.0 Y (арт. 01.191)	01.191	Воронка кровельная VB 520.0 Y	False	True	False
VB 520.0 F	VB 520.0 F	0.45	Воронка кровельная горизонтальная с регулируемым углом выпуска, плоским листвоуловителем для эксплуатируемых кровель, без прижимного фланца VB 520.0 F (арт. 01.193)	01.193	Воронка кровельная VB 520.0 F	True	False	False
VB 520.1 Y	VB 520.1 Y	0.65	Воронка кровельная горизонтальная с регулируемым углом выпуска, листвоуловителем для неэксплуатируемых кровель, с прижимным фланцем VB 520.1 Y (арт. 01.192)	01.192	Воронка кровельная VB 520.1 Y	False	True	True
VB 520.1 F	VB 520.1 F	0.66	Воронка кровельная горизонтальная с регулируемым углом выпуска, плоским листвоуловителем для эксплуатируемых кровель, с прижимным фланцем VB 520.1 F (арт. 01.194)	01.194	Воронка кровельная VB 520.1 F	True	False	True

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Листовой металл, Полипропилен
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	91 mm
Ширина	200 mm
Длина	266 mm
Вес	660 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	0.7 л/с
