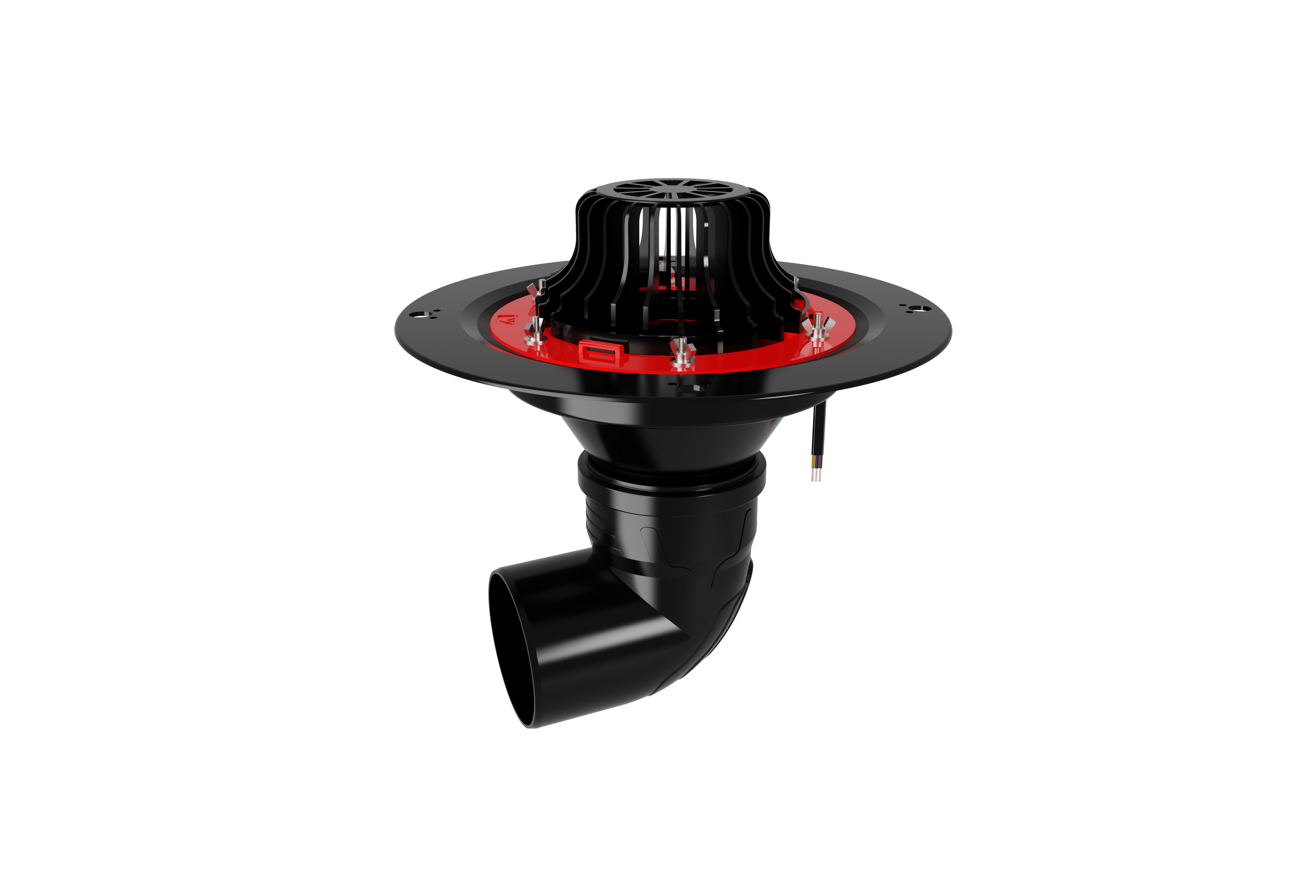

Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем горизонтальный выпуск VMCO 110x165

Name: Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем горизонтальный выпуск VMCO 110x165
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

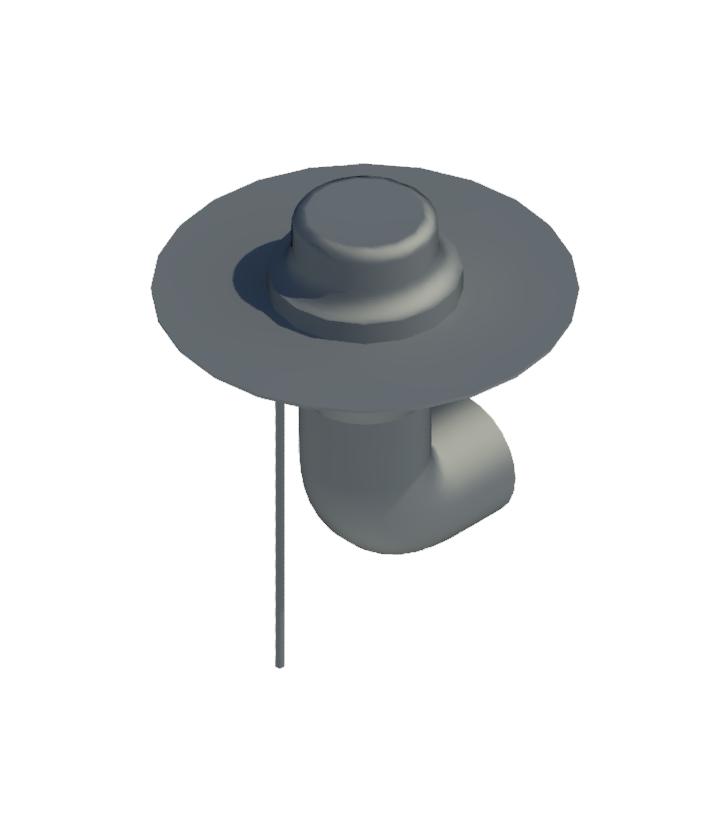

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Кровельная воронка обогреваемая с горизонтальным выпуском VMCO 110x165 с листвоуловителем и металлическим прижимным фланцем для неэксплуатируемой кровли, с диаметром выпускного патрубка 110 мм, предназначена для отвода дождевой и талой воды с места её сбора, не имеющего возможность размещения вертикальных стояков водосточных систем. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в ливневую канализацию.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Воронка_Кровельная_VMCO.rfa	700 KB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Полипропилен, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	356 mm
Ширина	356 mm
Длина	359 mm
Вес	1460 g
Параметры в файлах моделей
Изготовитель	ООО «ФАХМАНН РУССЛАНД»
Описание	Кровельная воронка обогреваемая с горизонтальным выпуском VMCO 110x165 с листвоуловителем и металлическим прижимным фланцем для неэксплуатируемой кровли, с диаметром выпускного патрубка 110 мм, предназначена для отвода дождевой и талой воды с места её сбора, не имеющего возможность размещения вертикальных стояков водосточных систем. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в ливневую канализацию.
Fachmann Артикул	01.073
Fachmann МаксимальныйРасход	8.0 л/с
URL страницы изделия ADSK_URL страницы изделия	https://fachmann-rus.ru/catalog/ploskaya-krovlya/vodootvedenie/krovelnye-voronki/voronka_obogrevaemaya_s_obzhimnym_flantsem_gorizontalnyy_vypusk_vmco/
