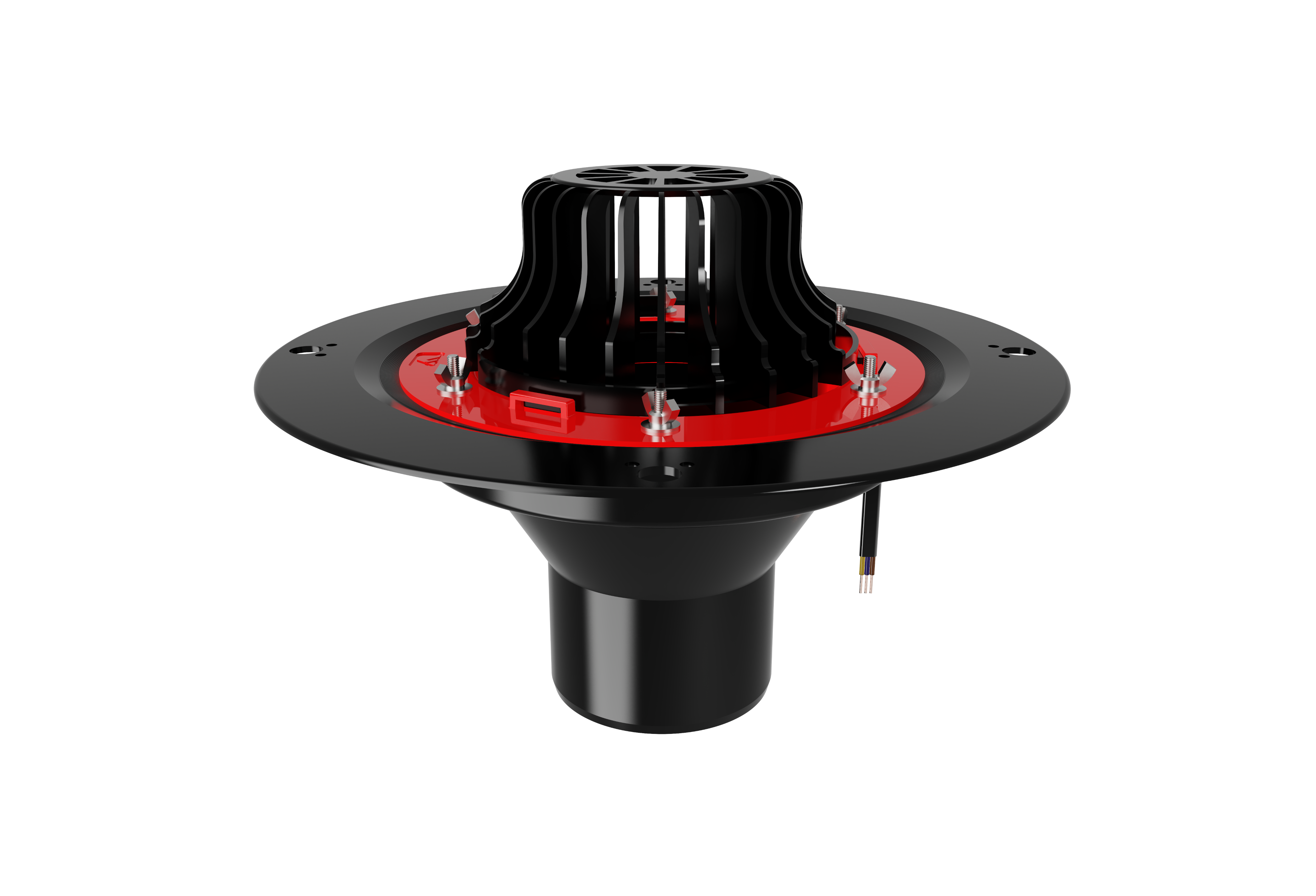

Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 110x165

Name: Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 110x165
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

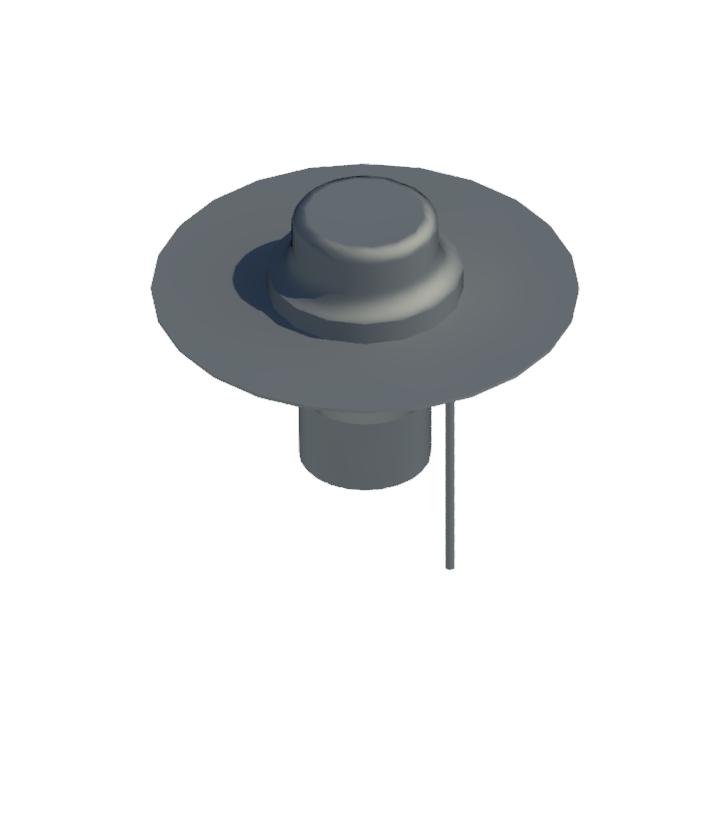

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Обогреваемые кровельные воронки VMO 110x165, VMO 110x450, VMO 110x720, VMO 160x165, VMO 160x450, VMO 160x720 с листвоуловителем и металлическим прижимным фланцем для неэксплуатируемой кровли, с диаметром выпускного патрубка 110/160 мм, предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток ливневой канализации. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в ливневую канализацию.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Воронка_Кровельная_VMO.rfa	788 KB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Fachmann МаксимальныйРасход
110х165	VMO 110x165	1.2	Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 110x165 (арт. 01.011)	110 мм	01.011	Воронка кровельная VMO 110x165	8.0 л/с
110х450	VMO 110x450	1.57	Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 110x450 (арт. 01.012)	110 мм	01.012	Воронка кровельная VMO 110x450	8.0 л/с
110х720	VMO 110x720	1.92	Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 110x720 (арт. 01.092)	110 мм	01.092	Воронка кровельная VMO 110x720	8.0 л/с
160х165	VMO 160x165	1.22	Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 160x165 (арт. 01.013)	160 мм	01.013	Воронка кровельная VMO 160x165	12.0 л/с
160х450	VMO 160x450	1.74	Воронка кровельная обогреваемая с обжимным металлическим фланцем и листвоуловителем VMO 160x450 (арт. 01.014)	160 мм	01.014	Воронка кровельная VMO 160x450	12.0 л/с

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Полипропилен, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	356 mm
Ширина	356 mm
Длина	244 mm
Вес	1200 g
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	220 В
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	шт.
