Воздушные клапаны PWS

Name: Воздушные клапаны PWS
Brand: Smay

Обновлено в 2021 году

Описание

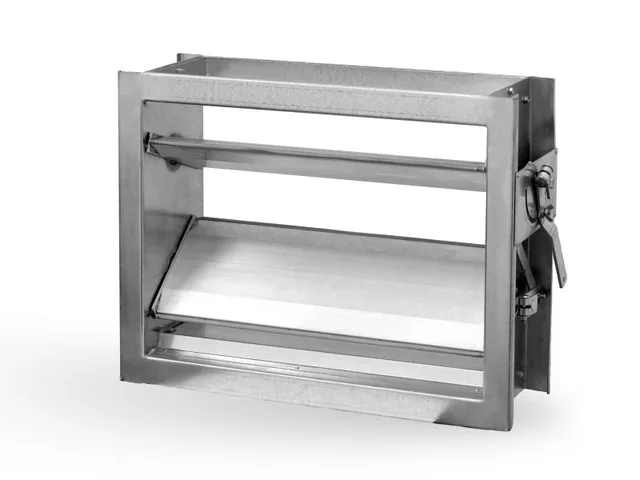

Воздушные клапаны PWS с обратными (p) или синхронными (w) лопастями, используются для регулирования или перекрытия воздушного потока в прямоугольных каналах. Могут монтироваться в центральной системе кондиционирования или в строительных проемах. Конструкция клапана обеспечивает высокую степень герметичности, 3-4 класса согласно EN-1751. Лопасти клапана с шириной 165 мм сконструированы таким образом, чтобы клапан с размерами 2000х2000 мм выдерживал давление 2500 Па. Специальные уплотняющие вкладки, установленные на лопастях, обеспечивают высокую герметичность. Вышеуказанные характеристики позволяют рекомендовать их для сечений 1400 х 1000 мм и более. Рабочие диапазоны температуры от - 40° до + 90°С

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.


rfa	PWS.rfa	2.5 MB	Revit 2019
pdf	PWS - Воздушный клапан.pdf	671 KB	—
txt	PWS.txt	8 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий, Нержавеющая сталь, Сталь оцинкованная
Параметры в файлах моделей
TypeName	PWS
IfcExportAs	IfcFlowControllerType
Комментарии к типоразмеру	Воздушный клапан
Группа модели	PWS
Изображение типоразмера	PWS.jpg
