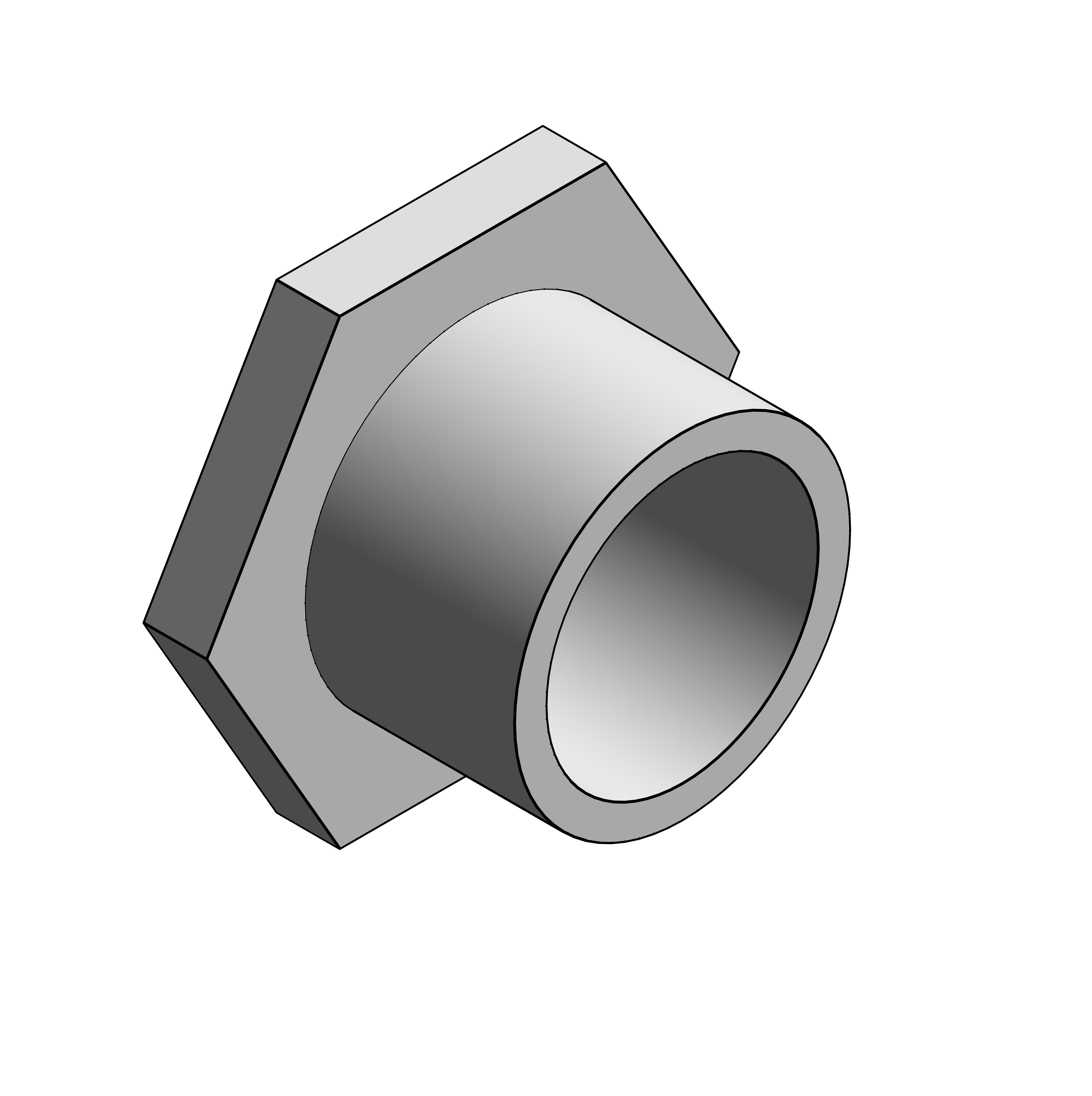

Втулка защитная

Name: Втулка защитная
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• ответвление и вывод кабелей из коробок и металлических лотков с целью предохранения оболочки кабеля от прорезания острой кромкой. Характеристики:
• материал – никелированная латунь;
• степень защиты – IP 67;
• метрическая резьба. Отличительные особенности:
• высокая стойкость к жестким условиям окружающей среды;
• гладкая внутренняя поверхность с радиальными округлениями;
• фиксируется резьбовым соединением или гайкой. Комплектация:
• при необходимости гайка заказывается дополнительно.

Файлы для скачивания


rfa	kns_vtulkazashchitnaya_dkc.rfa	460 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_vtulkazashchitnaya_dkc.ifc	25 KB	IFC2X3
txt	kns_vtulkazashchitnaya_dkc.txt	13 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
М16х1,5	0.012	Втулка защитная, М16х1,5	6052-16A	Втулка защитная, М16х1,5
М20х1,5	0.021	Втулка защитная, М20х1,5	6052-20	Втулка защитная, М20х1,5
М25х1,5	0.025	Втулка защитная, М25х1,5	6052-25	Втулка защитная, М25х1,5
М32х1,5	0.028	Втулка защитная, М32х1,5	6052-32A	Втулка защитная, М32х1,5
М40х1,5	0.078	Втулка защитная, М40х1,5	6052-40	Втулка защитная, М40х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC000940
Изготовитель	DKC
