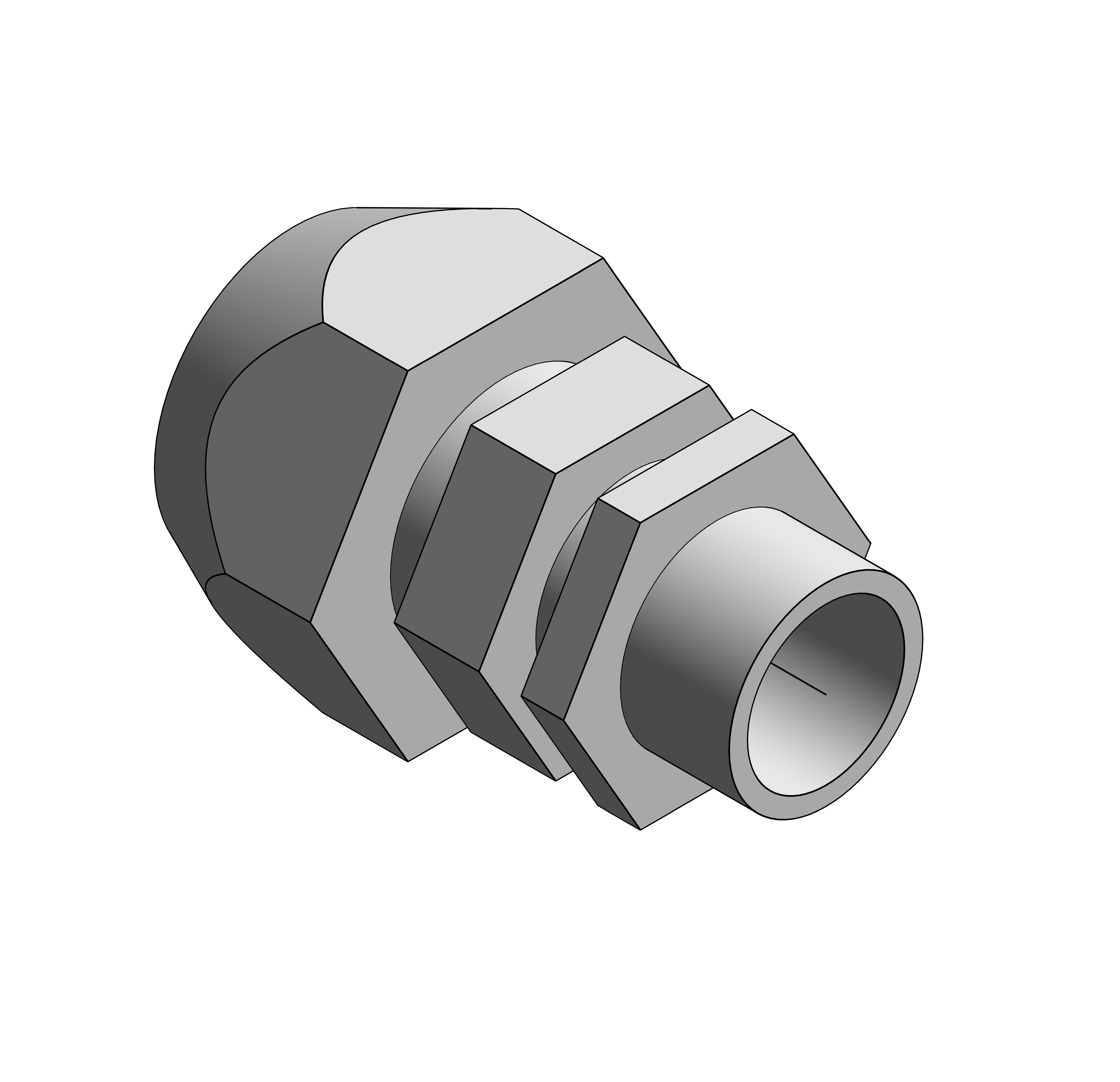

Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка

Name: Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Описание:_x000D_ • взрывозащищенная муфта имеет двойную_x000D_ сертификацию: повышенная безопасность_x000D_ Exe, защита от воспламенения пыли Ext._x000D_ Взрывозащищенная муфта предназначена_x000D_ для герметичного ввода металлорукава в_x000D_ стальной оплетке в корпус оборудования,_x000D_ шкафа, щитка, клеммной коробки, поста_x000D_ управления._x000D_ Комплектация:_x000D_ • муфта комплектуется силиконовым_x000D_ уплотнителем на наружной резьбе._x000D_ Типоразмеры:_x000D_ • метрическая от М16 до М63._x000D_ Степень защиты:_x000D_ • IP66/67._x000D_ Материал:_x000D_ • корпус и гайка: никелированная латунь;_x000D_ • уплотнитель: силикон._x000D_ Защита:_x000D_ • Ex e IIC Gb U/ Ex tb IIIC Db U._x000D_ Зона:_x000D_ • 1, 2, 21, 22._x000D_ Температура окружающей среды:_x000D_ • от –45 до +85 °C.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_vzryvozashchishchennayamuftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.rfa	820 KB	Revit 2019
ifc	kns_vzryvozashchishchennayamuftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.ifc	886 KB	IFC2X3
txt	kns_vzryvozashchishchennayamuftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.txt	34 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - M16x1,5	0.089	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN10 мм. M16х1,5. Никелированная латунь. IP66/67	EXT06014-1016	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN10 мм. M16х1,5. Никелированная латунь. IP66/67
DN 12 - M16x1,5	0.1	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN12 мм. M16х1,5. Никелированная латунь. IP66/67	EXT06014-16A	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN12 мм. M16х1,5. Никелированная латунь. IP66/67
DN 15 - M20x1,5	0.15	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN15 мм. M20х1,5. Никелированная латунь. IP66/67	EXT06014-20A	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN15 мм. M20х1,5. Никелированная латунь. IP66/67
DN 20 - M20x1,5	0.058	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN20 мм. M20х1,5. Никелированная латунь. IP66/67	EXT06014-2020	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN20 мм. M20х1,5. Никелированная латунь. IP66/67
DN 20 - M25x1,5	0.22	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN20 мм. M25х1,5. Никелированная латунь. IP66/67	EXT06014-25A	Взрывозащищенная Ex e муфта мет.рукав в гладкой изоляции в оплетке-коробка. DN20 мм. M25х1,5. Никелированная латунь. IP66/67

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
DKC_Температура эксплуатации	от –45 до +85
