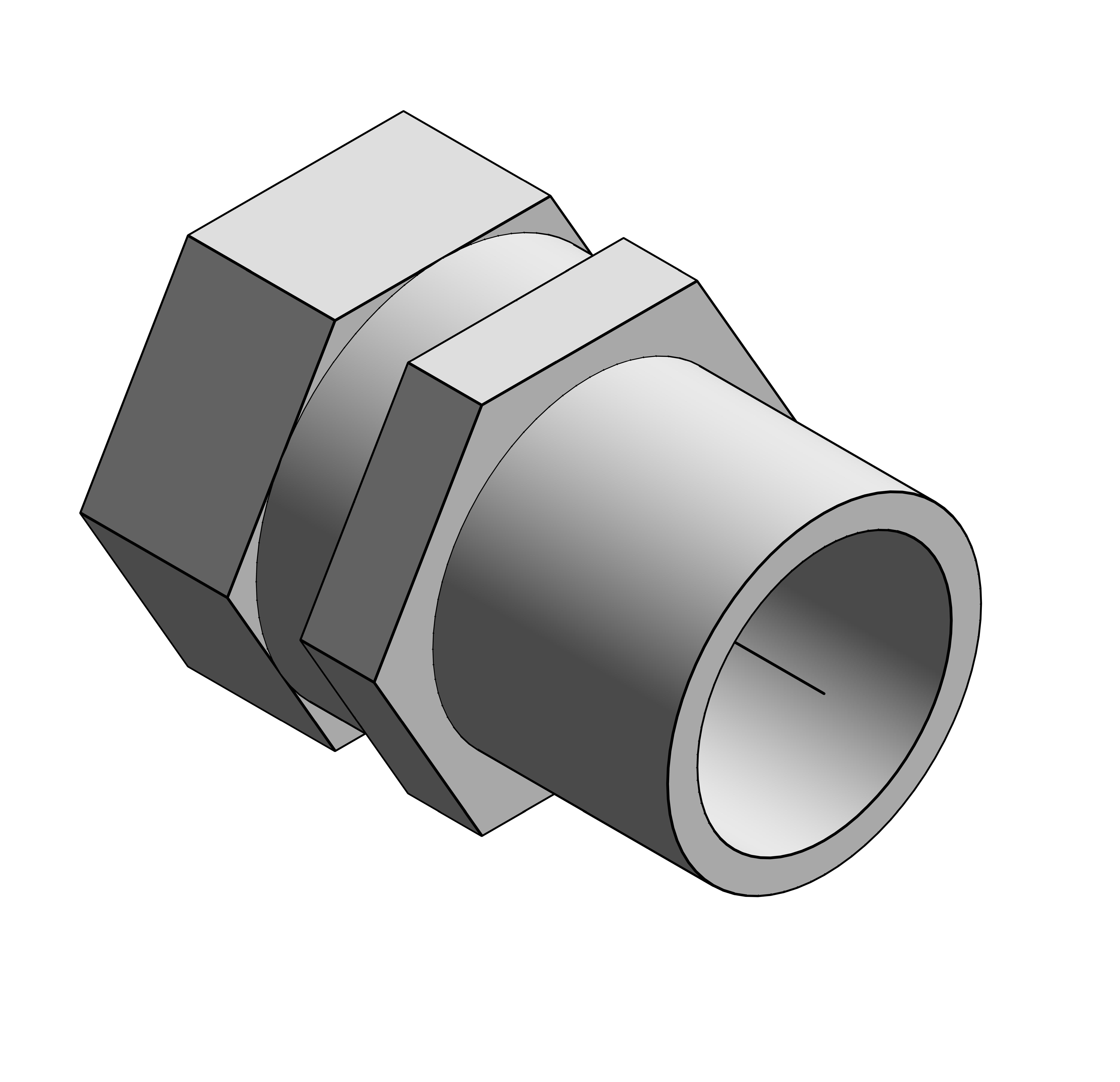

Взрывозащищенная Ex e муфта металлорукав-коробка

Name: Взрывозащищенная Ex e муфта металлорукав-коробка
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Описание:_x000D_ • взрывозащищенная муфта имеет двойную_x000D_ сертификацию: повышенная безопасность_x000D_ Exe, защита от воспламенения пыли Ext._x000D_ Взрывозащищенная муфта предназначена_x000D_ для герметичного ввода металлорукава_x000D_ в корпус оборудования, шкафа, щитка,_x000D_ клеммной коробки, поста управления_x000D_ Комплектация:_x000D_ • муфта комплектуется силиконовым_x000D_ уплотнителем на наружной резьбе._x000D_ Типоразмеры:_x000D_ • метрическая от М16 до М63;_x000D_ • GAS от 3/8” до 2” (по запросу)._x000D_ Степень защиты:_x000D_ • IP66/67._x000D_ Материал:_x000D_ • корпус и гайка: никелированная латунь;_x000D_ • уплотнитель: силикон._x000D_ Защита:_x000D_ • Ex e IIC Gb U/ Ex tb IIIC Db U._x000D_ Зона:_x000D_ • 1, 2, 21, 22._x000D_ Температура окружающей среды:_x000D_ • от –45 до +85 °C.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_vzryvozashchishchennayamuftametallorukav-korobka_vnutrennyayarezba_nikelirovannayalatun_dkc.rfa	460 KB	Revit 2019
ifc	kns_vzryvozashchishchennayamuftametallorukav-korobka_vnutrennyayarezba_nikelirovannayalatun_dkc.ifc	653 KB	IFC2X3
txt	kns_vzryvozashchishchennayamuftametallorukav-korobka_vnutrennyayarezba_nikelirovannayalatun_dkc.txt	40 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (14)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - M16x1,5	0.043	Взрывозащищенная Ex e муфта металлорукав-коробка. 10 мм. M16х1,5.Никелированная латунь. IP66/67	EX6015-10A	Взрывозащищенная Ex e муфта металлорукав-коробка. 10 мм. M16х1,5.Никелированная латунь. IP66/67
DN 12 - M16x1,5	0.07	Взрывозащищенная Ex e муфта металлорукав-коробка. 12 мм. M16х1,5.Никелированная латунь. IP66/67	EX6015-12A	Взрывозащищенная Ex e муфта металлорукав-коробка. 12 мм. M16х1,5.Никелированная латунь. IP66/67
DN 15 - M16x1,5	0.071	Взрывозащищенная Ex e муфта металлорукав-коробка. 15 мм. M16х1,5.Никелированная латунь. IP66/67	EX6015-16A	Взрывозащищенная Ex e муфта металлорукав-коробка. 15 мм. M16х1,5.Никелированная латунь. IP66/67
DN 15 - M20x1,5	0.071	Взрывозащищенная Ex e муфта металлорукав-коробка. 15 мм. M20х1,5.Никелированная латунь. IP66/67	EX6015-20	Взрывозащищенная Ex e муфта металлорукав-коробка. 15 мм. M20х1,5.Никелированная латунь. IP66/67
DN 20 - M20x1,5	0.086	Взрывозащищенная Ex e муфта металлорукав-коробка. 20 мм. M20х1,5.Никелированная латунь. IP66/67	EX6015-2020	Взрывозащищенная Ex e муфта металлорукав-коробка. 20 мм. M20х1,5.Никелированная латунь. IP66/67

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
DKC_Температура эксплуатации	от –45 до +85
