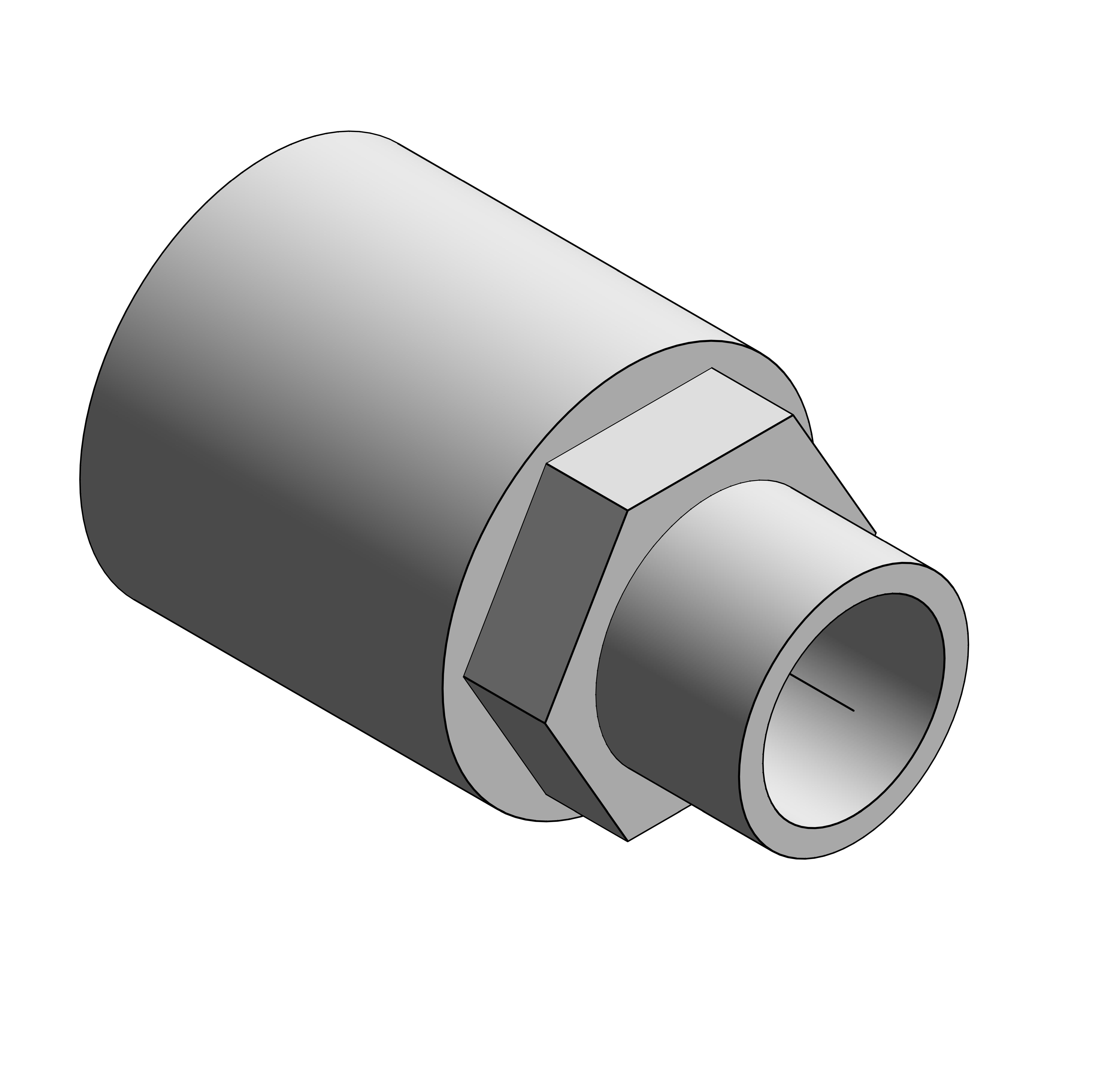

Взрывозащищенная Ex e муфта труба-коробка. Никелированная латунь

Name: Взрывозащищенная Ex e муфта труба-коробка. Никелированная латунь
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Описание:_x000D_ • взрывозащищенная муфта имеет двойную_x000D_ сертификацию: повышенная безопасность_x000D_ Exe, защита от воспламенения пыли Ext._x000D_ Взрывозащищенная муфта предназначена_x000D_ для герметичного ввода стальной трубы_x000D_ в корпус оборудования, шкафа, щитка,_x000D_ клеммной коробки, поста управления._x000D_ Комплектация:_x000D_ • муфта комплектуется силиконовым_x000D_ уплотнителем на наружной поверхности._x000D_ Типоразмеры:_x000D_ • метрическая от М16 до М63;_x000D_ • GAS от 3/8” до 1”1/2’ (по запросу)._x000D_ Степень защиты:_x000D_ • IP66/67._x000D_ Материал:_x000D_ • корпус: никелированная латунь;_x000D_ • уплотнение: силикон._x000D_ Защита:_x000D_ • Ex e IIC Gb U / Ex tb IIIC Db U._x000D_ Зона:_x000D_ • 1, 2, 21, 22._x000D_ Температура окружающей среды:_x000D_ • от –45 до +85 °C.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_vzryvozashchishchennayamuftatruba-korobka_nikelirovannayalatun_dkc.rfa	460 KB	Revit 2019
ifc	kns_vzryvozashchishchennayamuftatruba-korobka_nikelirovannayalatun_dkc.ifc	300 KB	IFC2X3
txt	kns_vzryvozashchishchennayamuftatruba-korobka_nikelirovannayalatun_dkc.txt	20 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (7)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 16 - M16x1,5	0.04	Взрывозащищенная Ex e муфта труба-коробка. DT 16 мм. M16x1,5.Никелированная латунь. IP66/67	EX6111-A16N	Взрывозащищенная Ex e муфта труба-коробка. DT 16 мм. M16x1,5.Никелированная латунь. IP66/67
DN 20 - M20x1,5	0.065	Взрывозащищенная Ex e муфта труба-коробка. DT 20 мм. M20x1,5.Никелированная латунь. IP66/67	EX6111-A20N	Взрывозащищенная Ex e муфта труба-коробка. DT 20 мм. M20x1,5.Никелированная латунь. IP66/67
DN 25 - M25x1,5	0.08	Взрывозащищенная Ex e муфта труба-коробка. DT 25 мм. M25x1,5.Никелированная латунь. IP66/67	EX6111-A25N	Взрывозащищенная Ex e муфта труба-коробка. DT 25 мм. M25x1,5.Никелированная латунь. IP66/67
DN 32 - M32x1,5	0.112	Взрывозащищенная Ex e муфта труба-коробка. DT 32 мм. M32x1,5.Никелированная латунь. IP66/67	EX6111-A32N	Взрывозащищенная Ex e муфта труба-коробка. DT 32 мм. M32x1,5.Никелированная латунь. IP66/67
DN 40 - M40x1,5	0.228	Взрывозащищенная Ex e муфта труба-коробка. DT 40 мм. M40x1,5.Никелированная латунь. IP66/67	EX6111-A40	Взрывозащищенная Ex e муфта труба-коробка. DT 40 мм. M40x1,5.Никелированная латунь. IP66/67

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Общие характеристики
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
DKC_Температура эксплуатации	от –45 до +85
