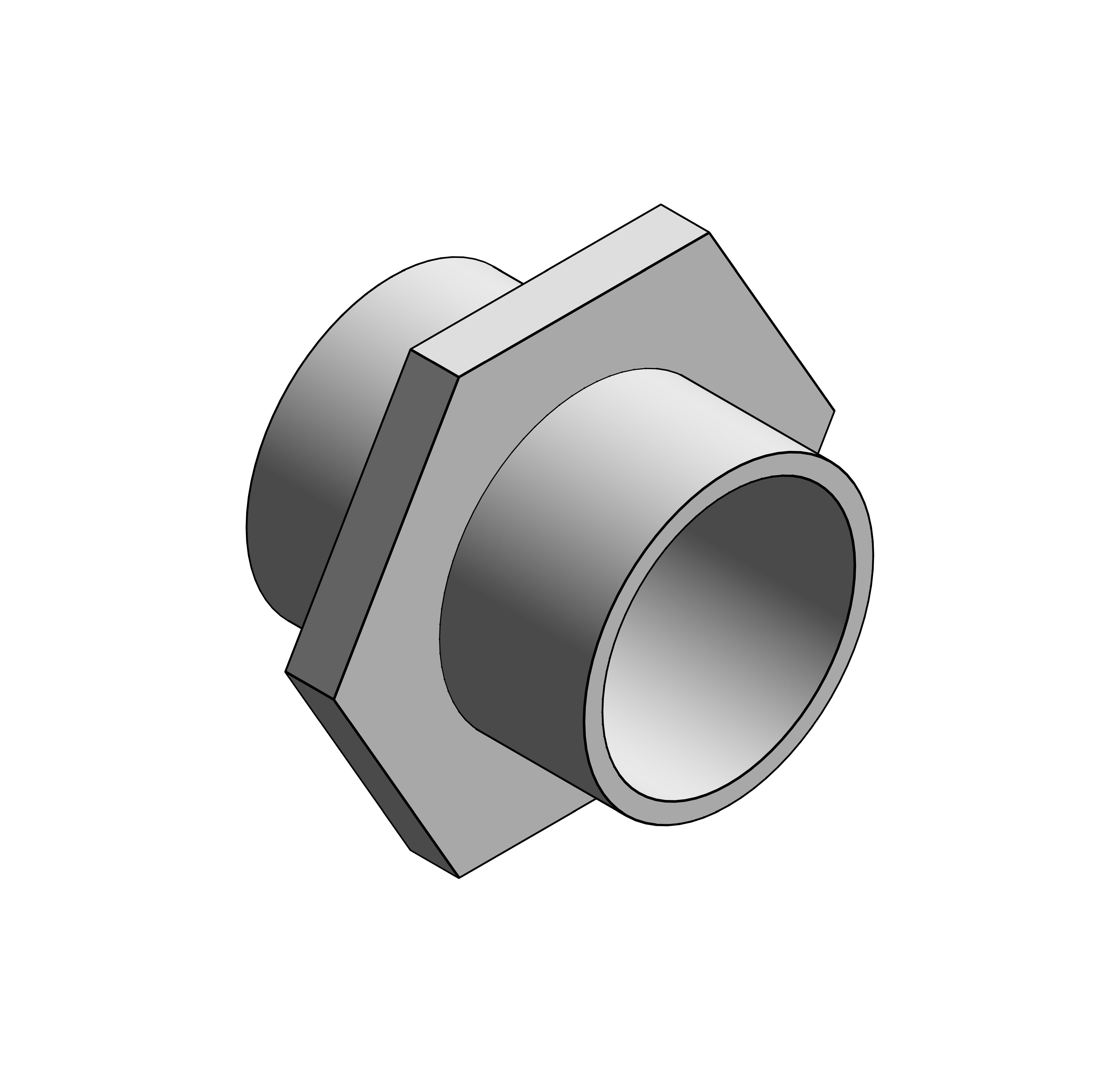

Взрывозащищенная Ex e ниппель
Описание
При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Описание:_x000D_ • взрывозащищенная муфта имеет двойную_x000D_ сертификацию: повышенная безопасность_x000D_ Exe, защита от воспламенения пыли Ext._x000D_ Взрывозащищенная муфта предназначена_x000D_ для соединения двух муфт с метрической_x000D_ резьбой одного типоразмера с внутренней_x000D_ резьбой._x000D_ Комплектация:_x000D_ • муфта комплектуется силиконовым_x000D_ уплотнителем на наружной поверхности._x000D_ Типоразмеры:_x000D_ • метрическая от М16 до М50._x000D_ Степень защиты:_x000D_ • IP66/67._x000D_ Материал:_x000D_ • никелированная латунь._x000D_ Защита:_x000D_ • Ex e IIC Gb U / Ex tb IIIC Db U._x000D_ Зона:_x000D_ • 1, 2, 21, 22._x000D_ Температура окружающей среды:_x000D_ • от –45 до +85 °C.
Файлы для скачивания
Скачивание моделей этого производителя откроется 1 декабря: лимит на месяц исчерпан. Модели других производителей доступны.
| rfa | kns_vzryvozashchishchennyynippel_dkc.rfa | 488 KB | Revit 2019 | |
| rvt | kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt | 299.1 MB | Revit 2019 | |
| ifc | kns_vzryvozashchishchennyynippel_dkc.ifc | 26 KB | IFC2X3 | |
| txt | kns_vzryvozashchishchennyynippel_dkc.txt | 15 KB | — | |
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 2.1 MB | — |
Типоразмеры (6)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое |
|---|---|---|---|---|
| М16х1,5 | 0.011 | Взрывозащищенная Ex e ниппель. М16x1,5. Никелированная латунь. IP66/67 | EX6051-16A | Взрывозащищенная Ex e ниппель. М16x1,5. Никелированная латунь. IP66/67 |
| М20х1,5 | 0.059 | Взрывозащищенная Ex e ниппель. М20x1,5. Никелированная латунь. IP66/67 | EX6051-20 | Взрывозащищенная Ex e ниппель. М20x1,5. Никелированная латунь. IP66/67 |
| М25х1,5 | 0.09 | Взрывозащищенная Ex e ниппель. М25x1,5. Никелированная латунь. IP66/67 | EX6051-25 | Взрывозащищенная Ex e ниппель. М25x1,5. Никелированная латунь. IP66/67 |
| М32х1,5 | 0.136 | Взрывозащищенная Ex e ниппель. М32x1,5. Никелированная латунь. IP66/67 | EX6051-32A | Взрывозащищенная Ex e ниппель. М32x1,5. Никелированная латунь. IP66/67 |
| М40х1,5 | 0.06 | Взрывозащищенная Ex e ниппель. М40x1,5. Никелированная латунь. IP66/67 | EX6051-40 | Взрывозащищенная Ex e ниппель. М40x1,5. Никелированная латунь. IP66/67 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Материалы | Сталь |
| Общие характеристики | |
| Материал ADSK Материал | DKC_Латунь_Никелированная_Светло-серый |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| DKC_Степень защиты | IP66 |
| DKC_Температура эксплуатации | От –45 до +85 |
