EKF Basic ЯУР на 2 счетчика с двумя DIN-рейками

Name: EKF Basic ЯУР на 2 счетчика с двумя DIN-рейками
Brand: Электрорешения

Обновлено в 2021 году

Описание

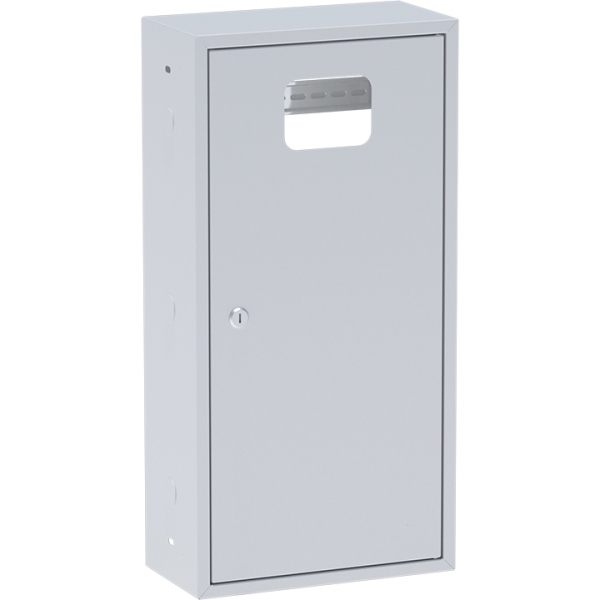

Устройство этажное распределительное модульное секционное типа УЭРМ EKF Basic предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСКУЭ (автоматизированной системы контроля и учета электроэнергии). Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое и слаботочное оборудование. Короба являются связующими элементами всего устройства. Устройство классифицируется по количеству квартир на этаже, схеме ввода, расположению короба КСС, номинальному току вводных автоматов, высоте устройства. Вид установки навесной.

Файлы для скачивания


rfa	ekf_ee_yaur_basic.rfa	1.2 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (4)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество DIN-реек	Описание
ЯУР на 2 счетчика с двумя DIN-рейками (600х300х150) EKF Basic	ЯУР на 2 счетчика с двумя DIN-рейками	ЯУР на 2 счетчика с двумя DIN-рейками (600х300х150) EKF BasicЯУР на 2 счетчика с двумя DIN-рейками (600х300х150) EKF Basic	ЯУР на 2 счетчика с двумя DIN-рейками	uerm-din-600-2	2	ЯУР на 2 счетчика с двумя DIN-рейками (600х300х150) EKF BasicЯУР на 2 счетчика с двумя DIN-рейками (600х300х150) EKF Basic
ЯУР с двумя DIN-рейками (400х300х150) EKF Basic	ЯУР с двумя DIN-рейками (400х300х150)	ЯУР с двумя DIN-рейками (400х300х150) EKF BasicЯУР с двумя DIN-рейками (400х300х150) EKF Basic	ЯУР с двумя DIN-рейками (400х300х150)	uerm-din-400	2	ЯУР с двумя DIN-рейками (400х300х150) EKF BasicЯУР с двумя DIN-рейками (400х300х150) EKF Basic
ЯУР с монтажной панелью и двумя DIN-рейками (600х300х150) EKF Basic	ЯУР с монтажной панелью и двумя DIN-рейками	ЯУР с монтажной панелью и двумя DIN-рейками (600х300х150) EKF BasicЯУР с монтажной панелью и двумя DIN-рейками (600х300х150) EKF Basic	ЯУР с монтажной панелью и двумя DIN-рейками	uerm-mp-600	2	ЯУР с монтажной панелью и двумя DIN-рейками (600х300х150) EKF BasicЯУР с монтажной панелью и двумя DIN-рейками (600х300х150) EKF Basic
ЯУР с одной DIN-рейкой (300х300х150) EKF Basic	ЯУР с одной DIN-рейкой	ЯУР с одной DIN-рейкой (300х300х150) EKF BasicЯУР с одной DIN-рейкой (300х300х150) EKF Basic	ЯУР с одной DIN-рейкой	uerm-din-300	1	ЯУР с одной DIN-рейкой (300х300х150) EKF BasicЯУР с одной DIN-рейкой (300х300х150) EKF Basic

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Материал ADSK Материал	RAL 7035_Сталь
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
