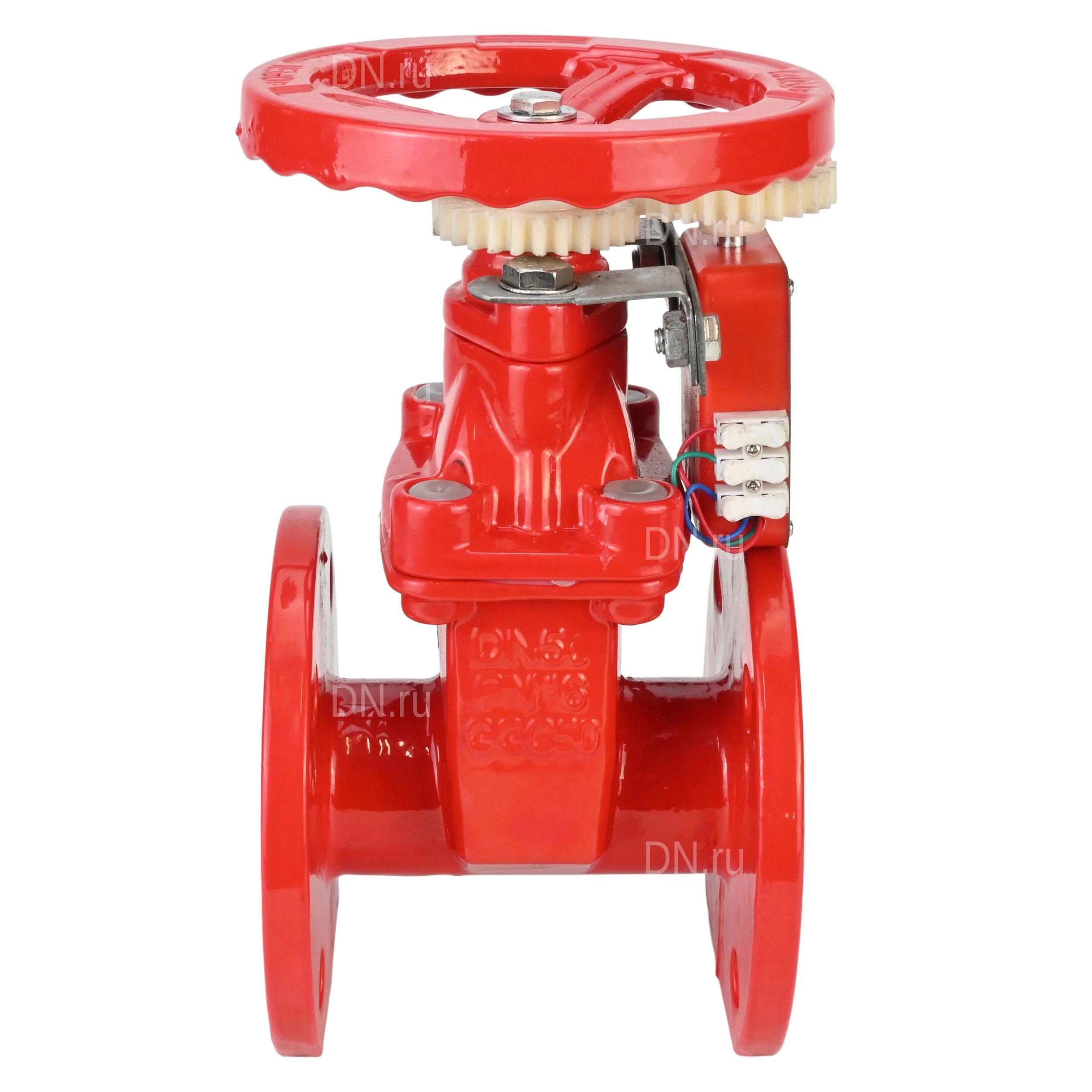

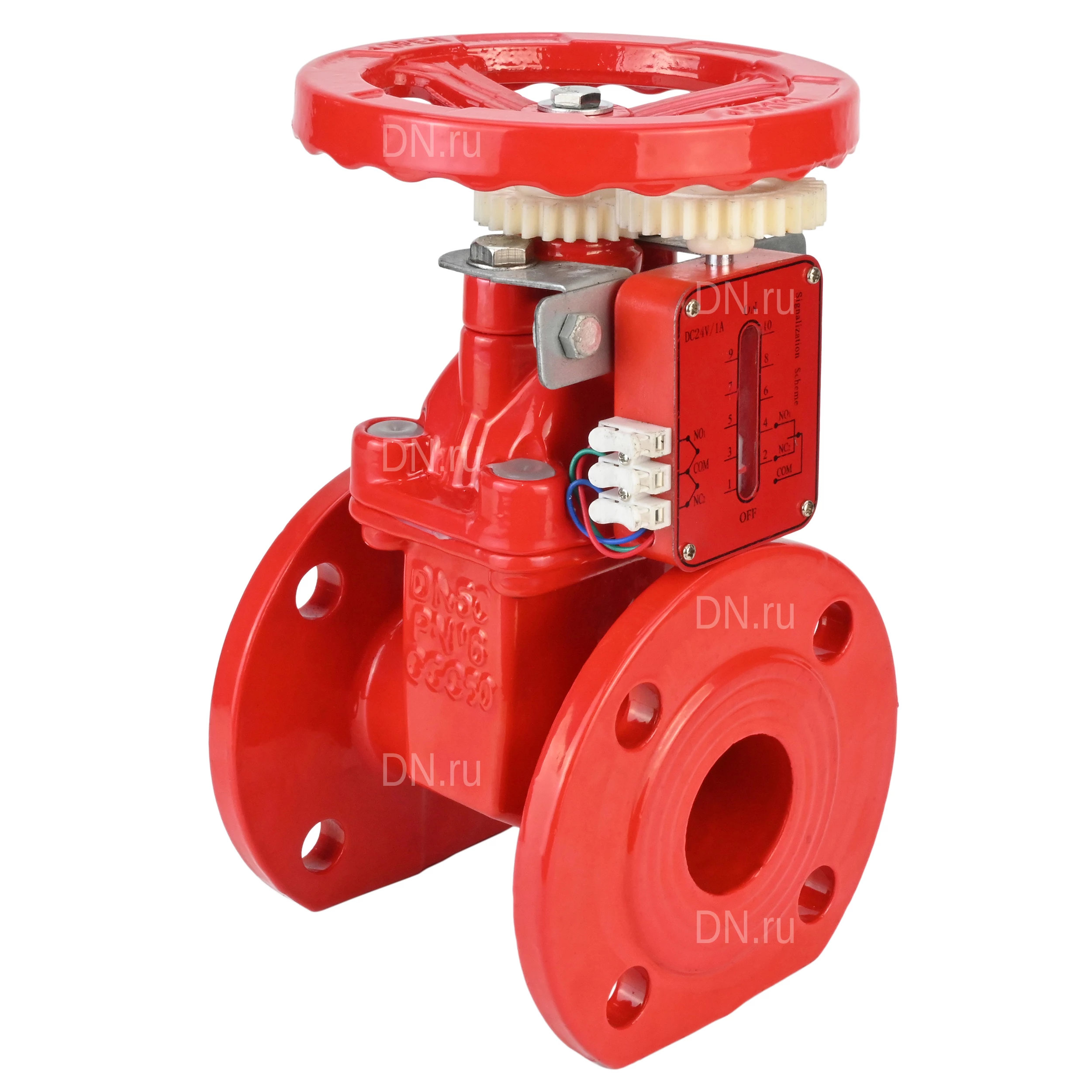

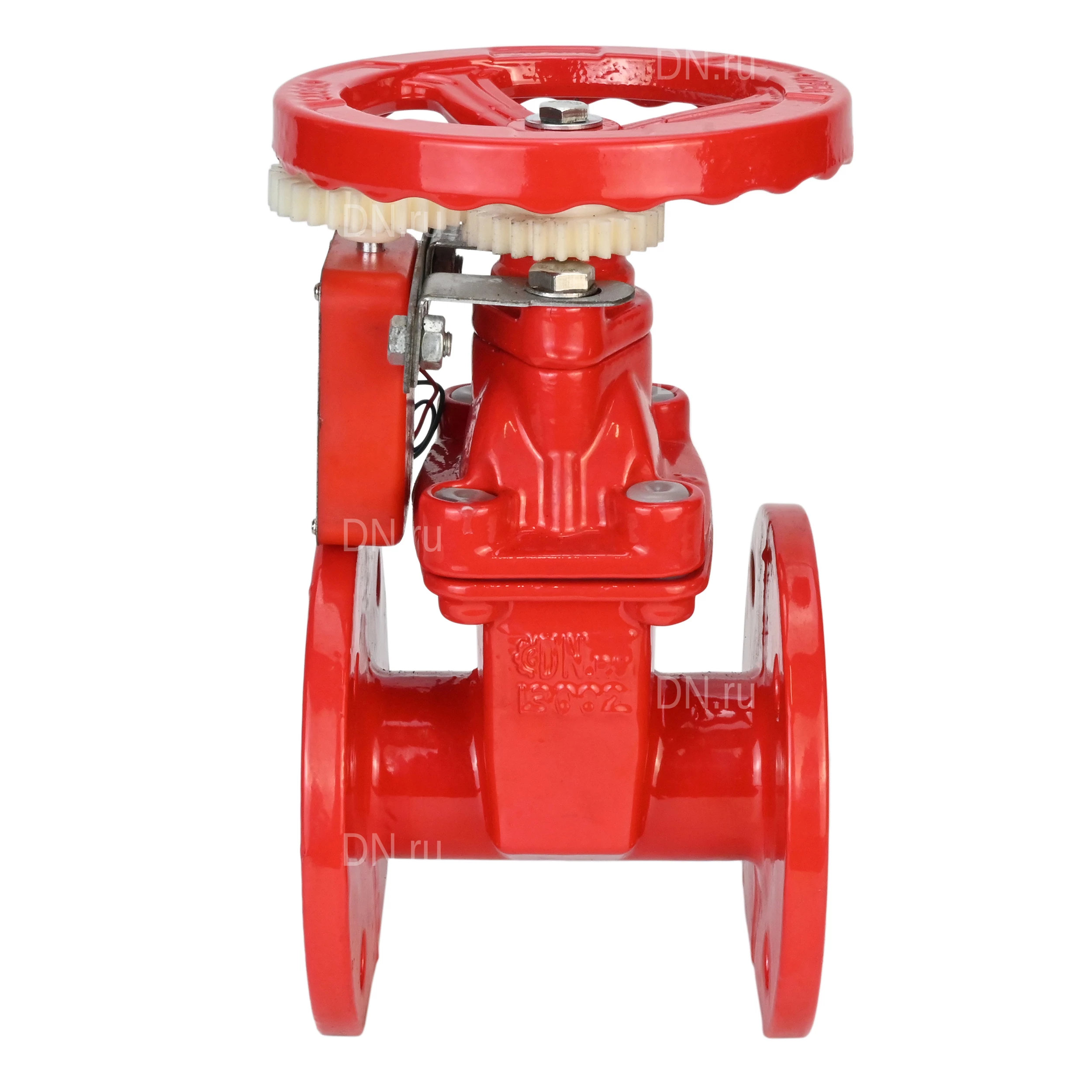

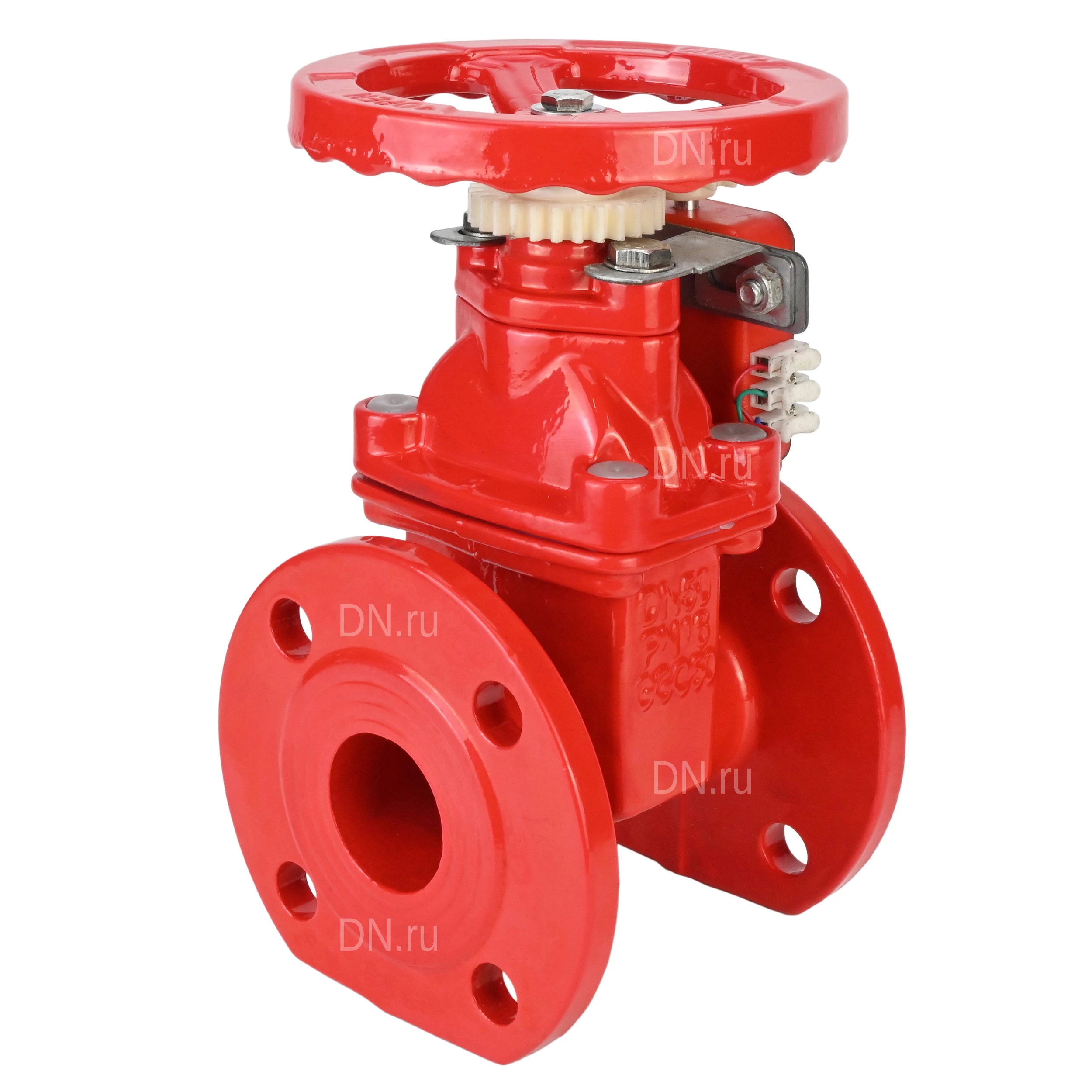

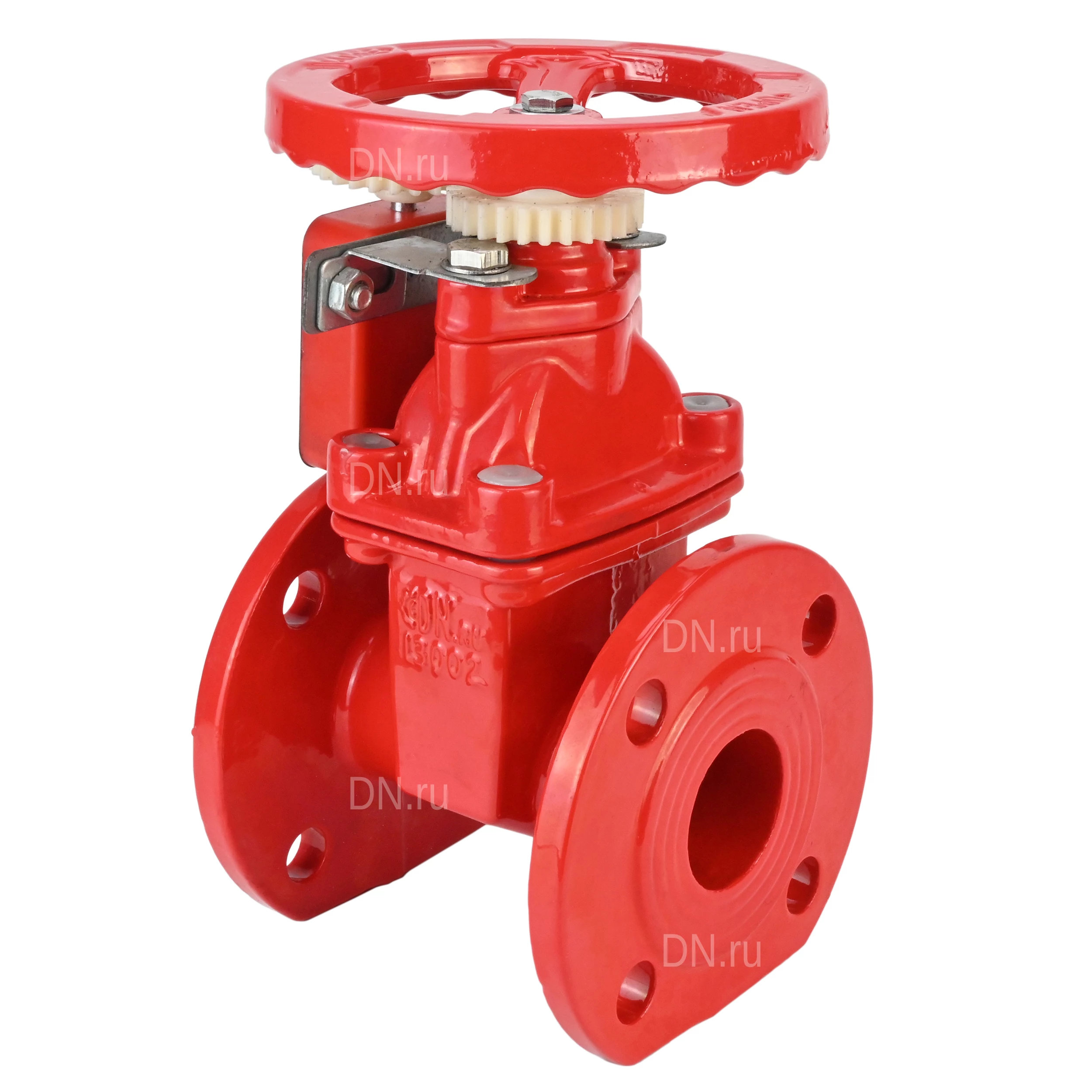

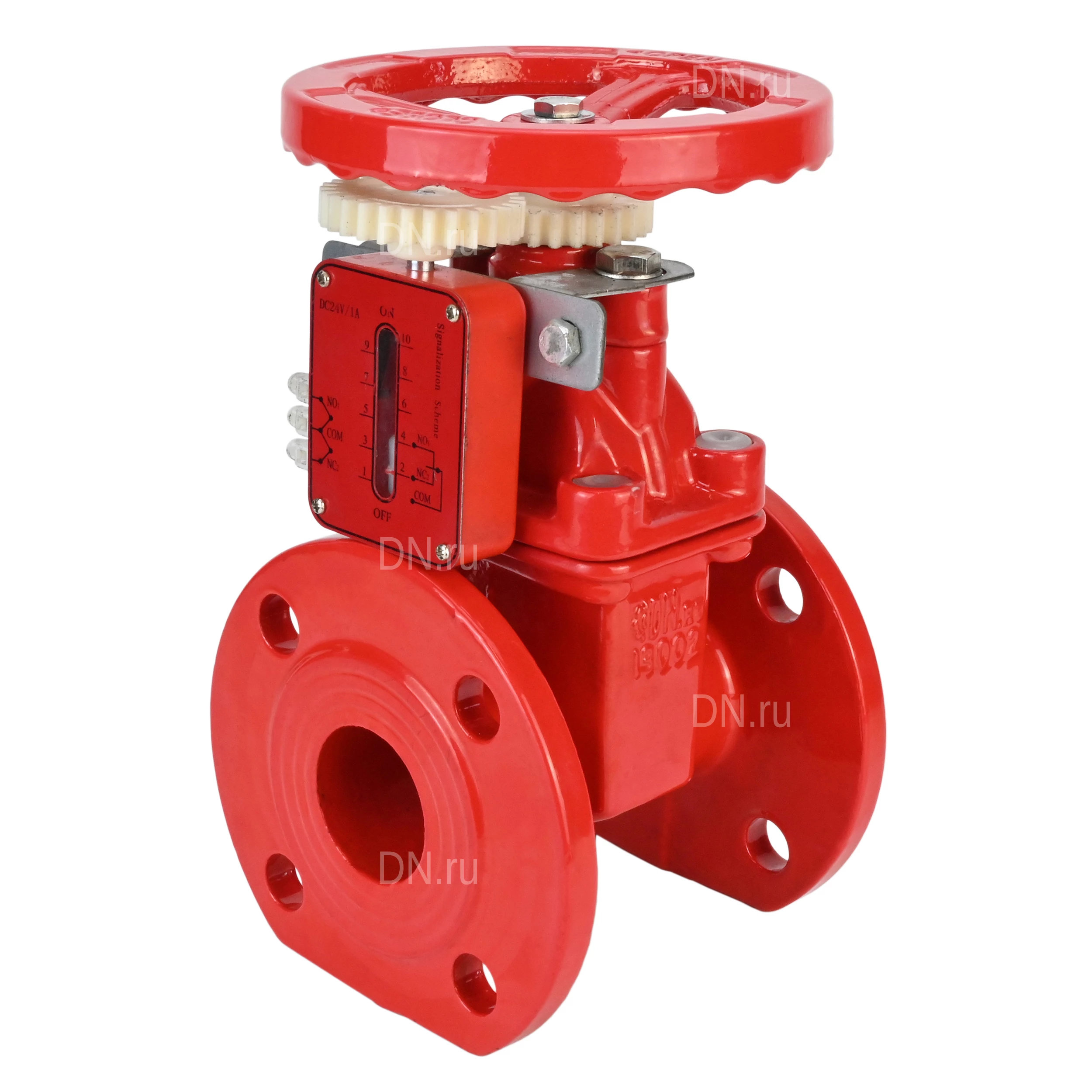

Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду50 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный (D040-07258)

Name: Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду50 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный (D040-07258)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

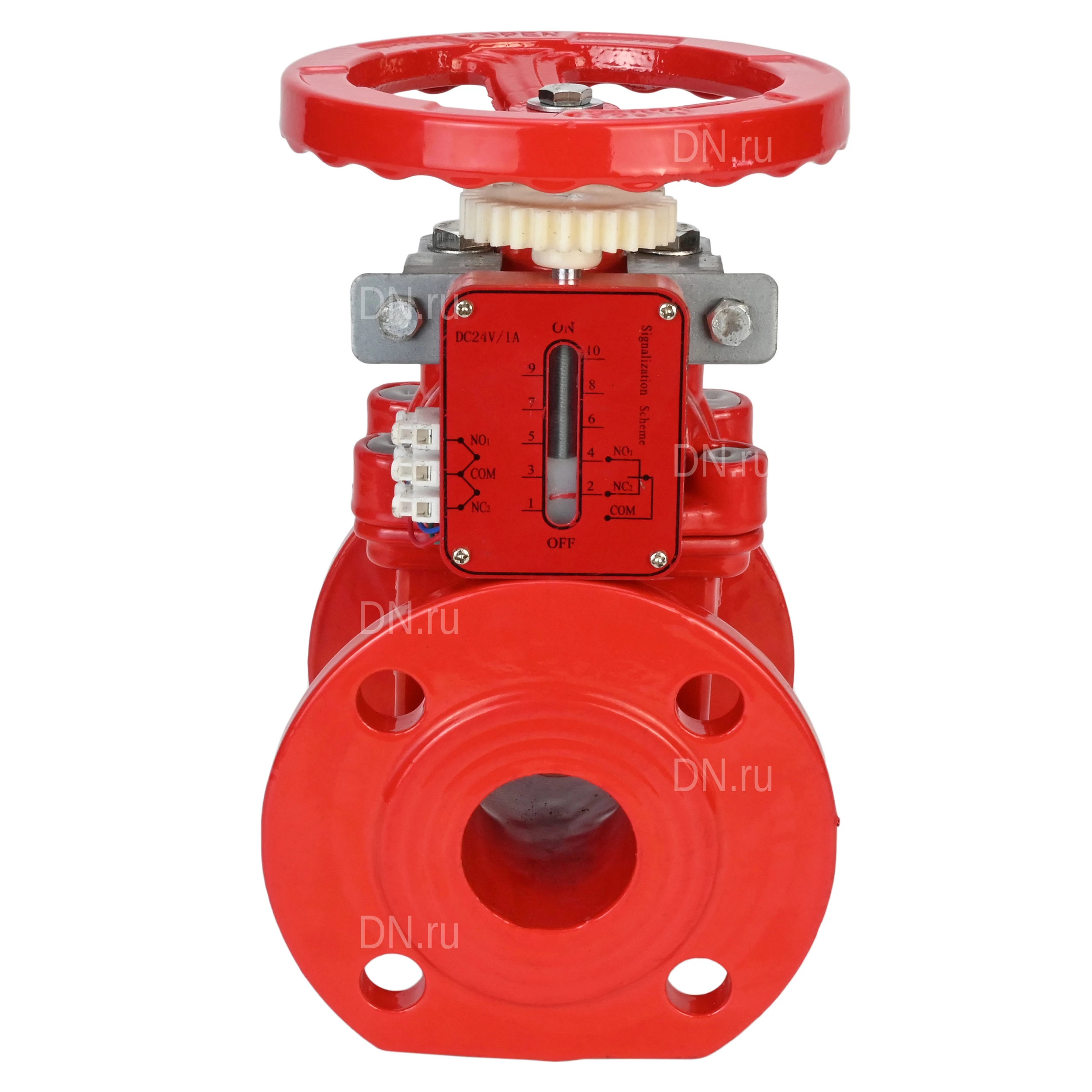

Задвижка с обрезиненным клином разработана и применяется в системах водоснабжения и водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и указатель положения клина для визуального контроля состояния задвижки. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Особенности: ● наличие двух рядов отверстий, что позволяет установить задвижку, используя соответствующий крепеж, на трубопровод с давлением рабочей среды 10 или 16 бар; ● эпоксидное порошковое покрытие толщиной 250 мкм с внутренней и внешней стороны корпуса; ● наличие устройства контроля запорного органа задвижки на положение "полностью открыто" и "полностью закрыто".

Файлы для скачивания


dwg	DN50_3D_DWG.dwg	2.8 MB	AutoCAD 2018+
stp	DN50_3D_STEP.stp	3.8 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	280 mm
Ширина	165 mm
Длина	150 mm
Вес	7000 g
Диаметр	50 mm
