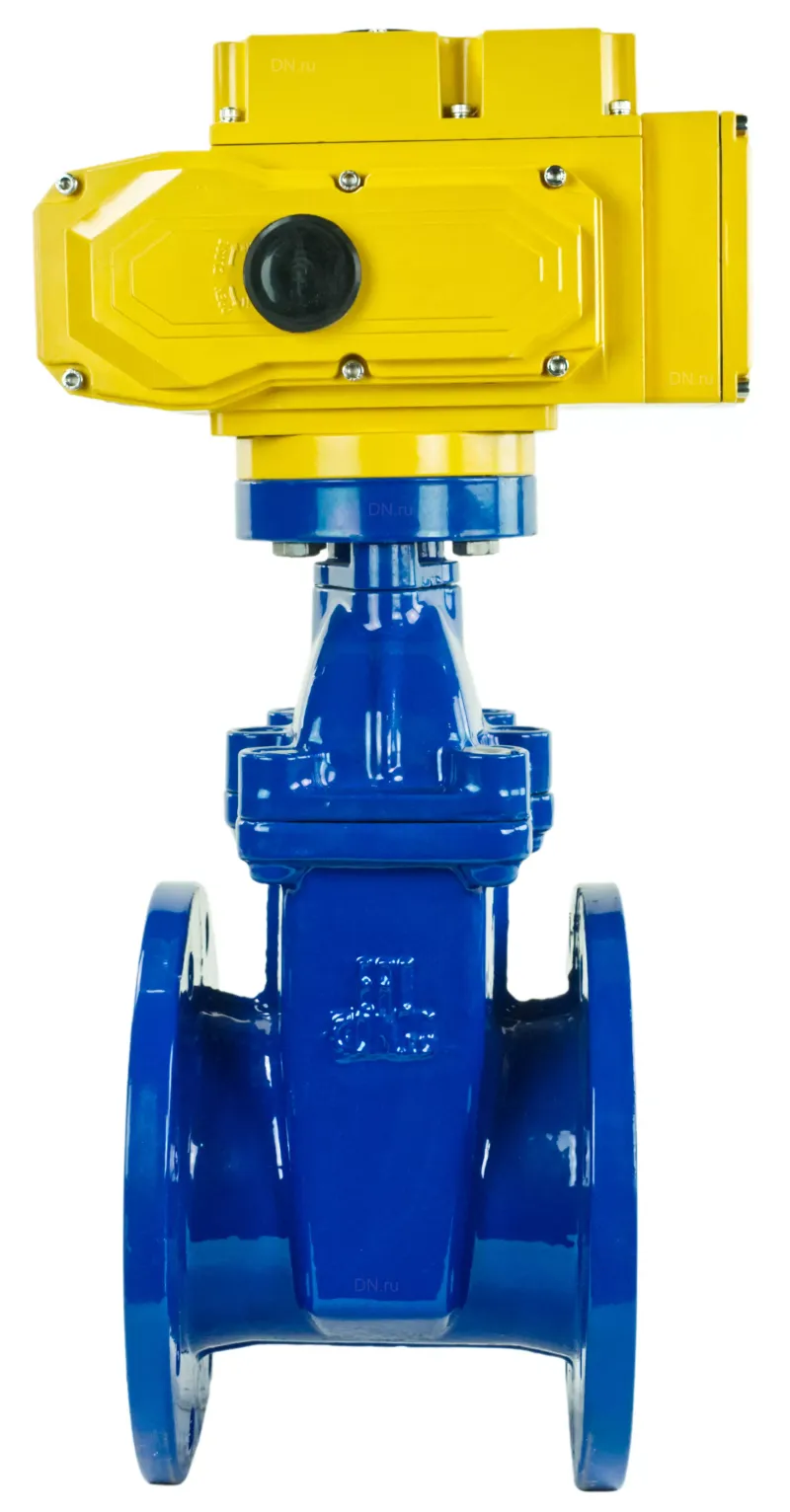

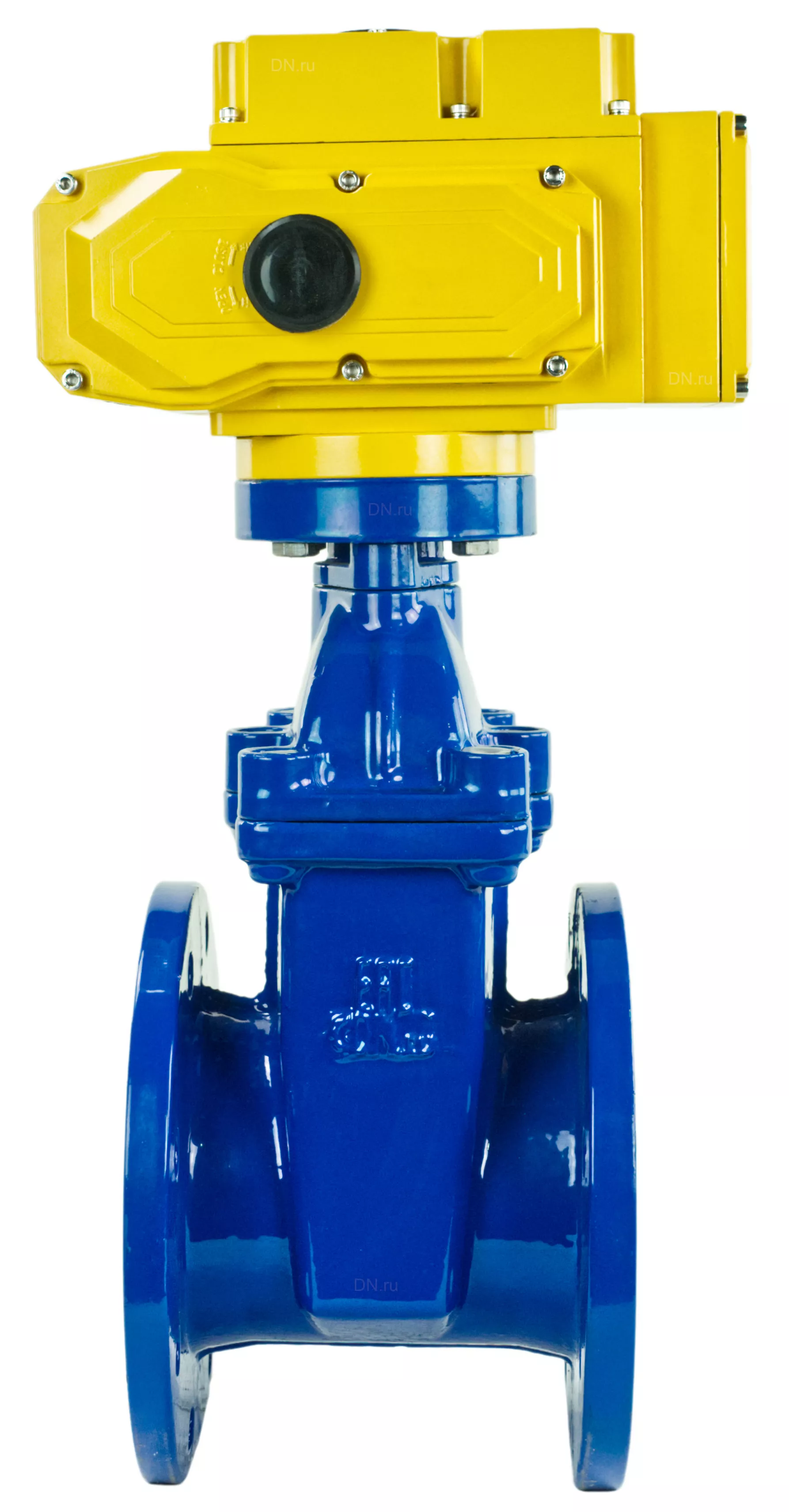

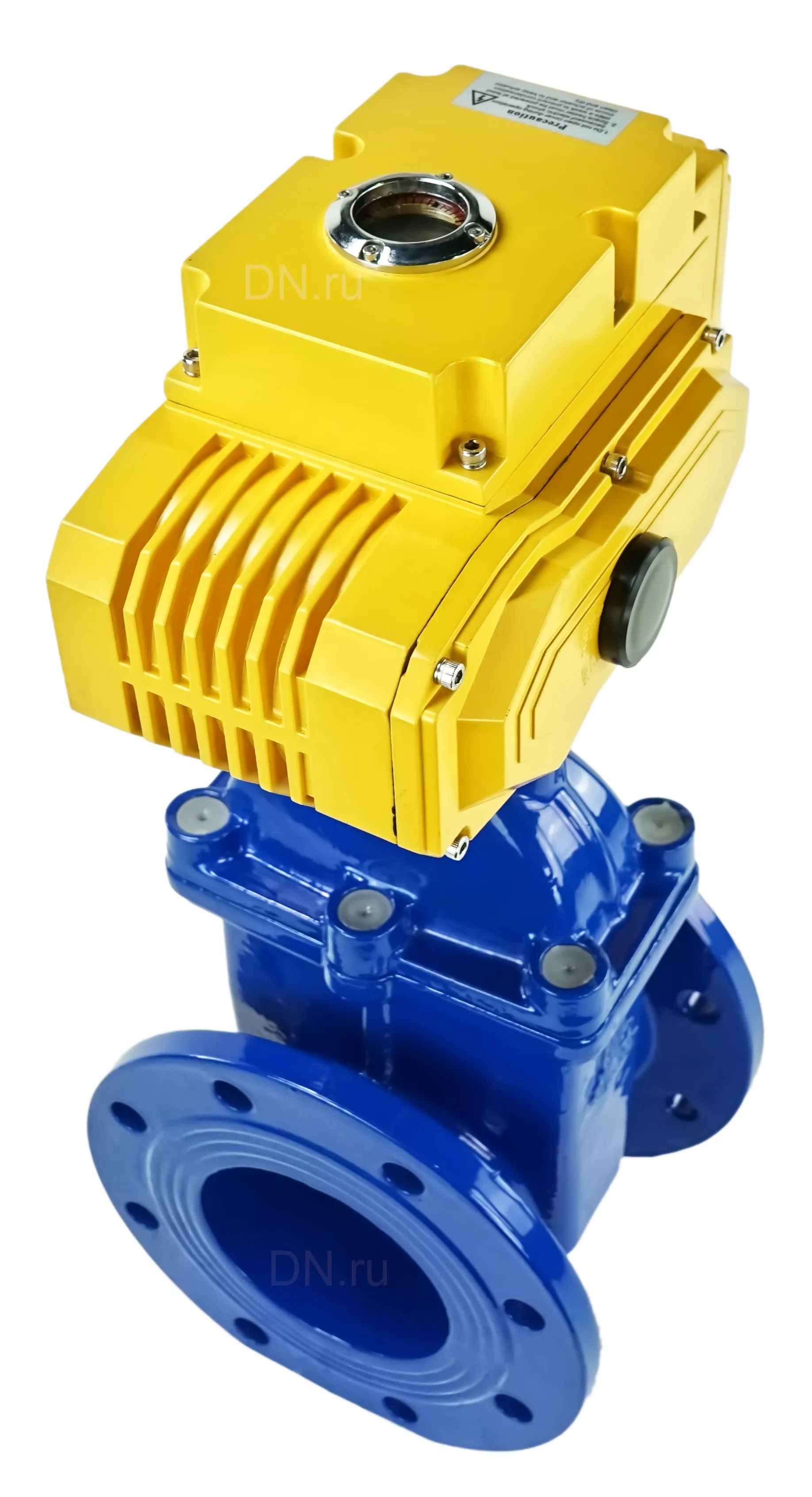

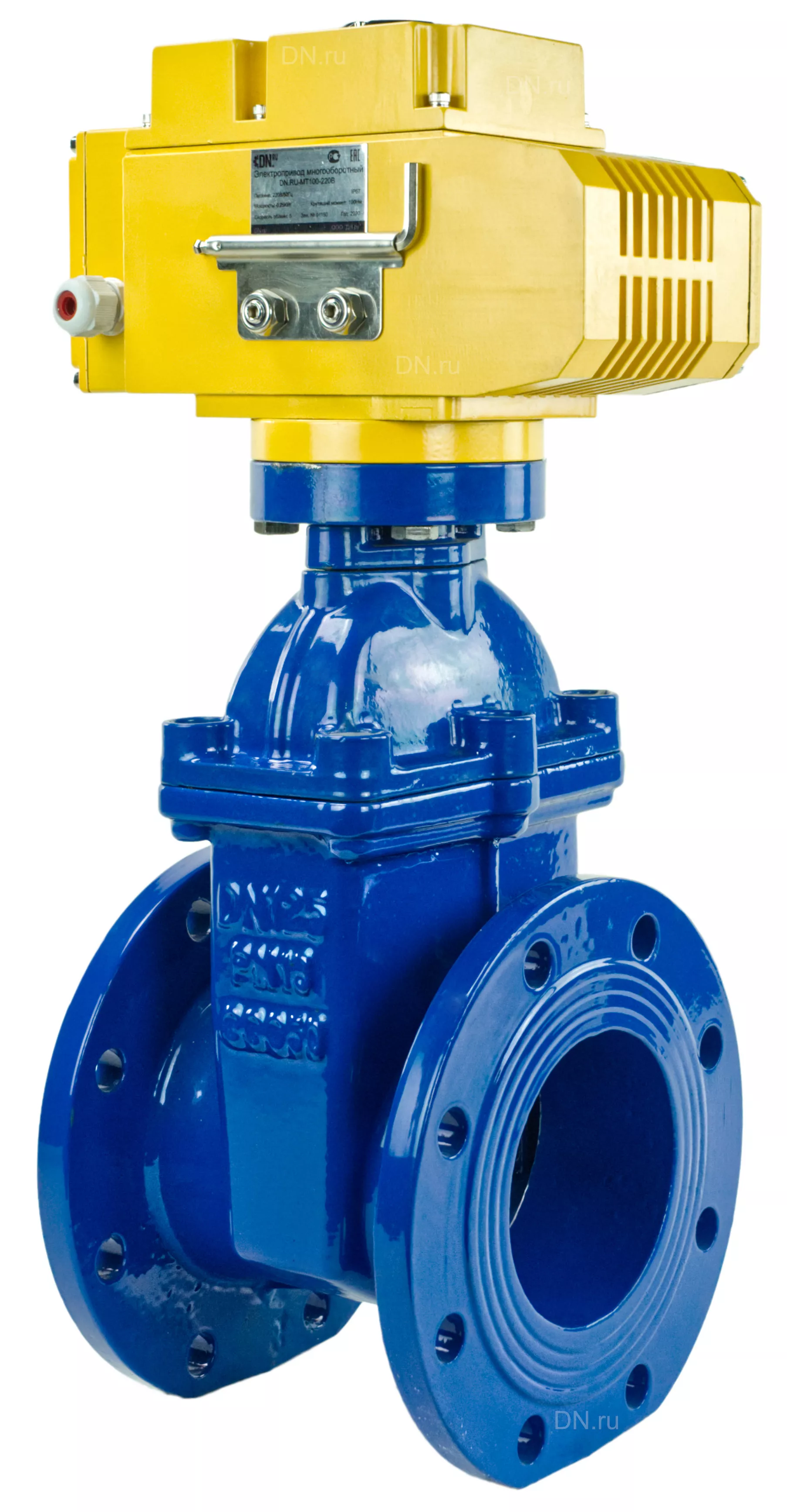

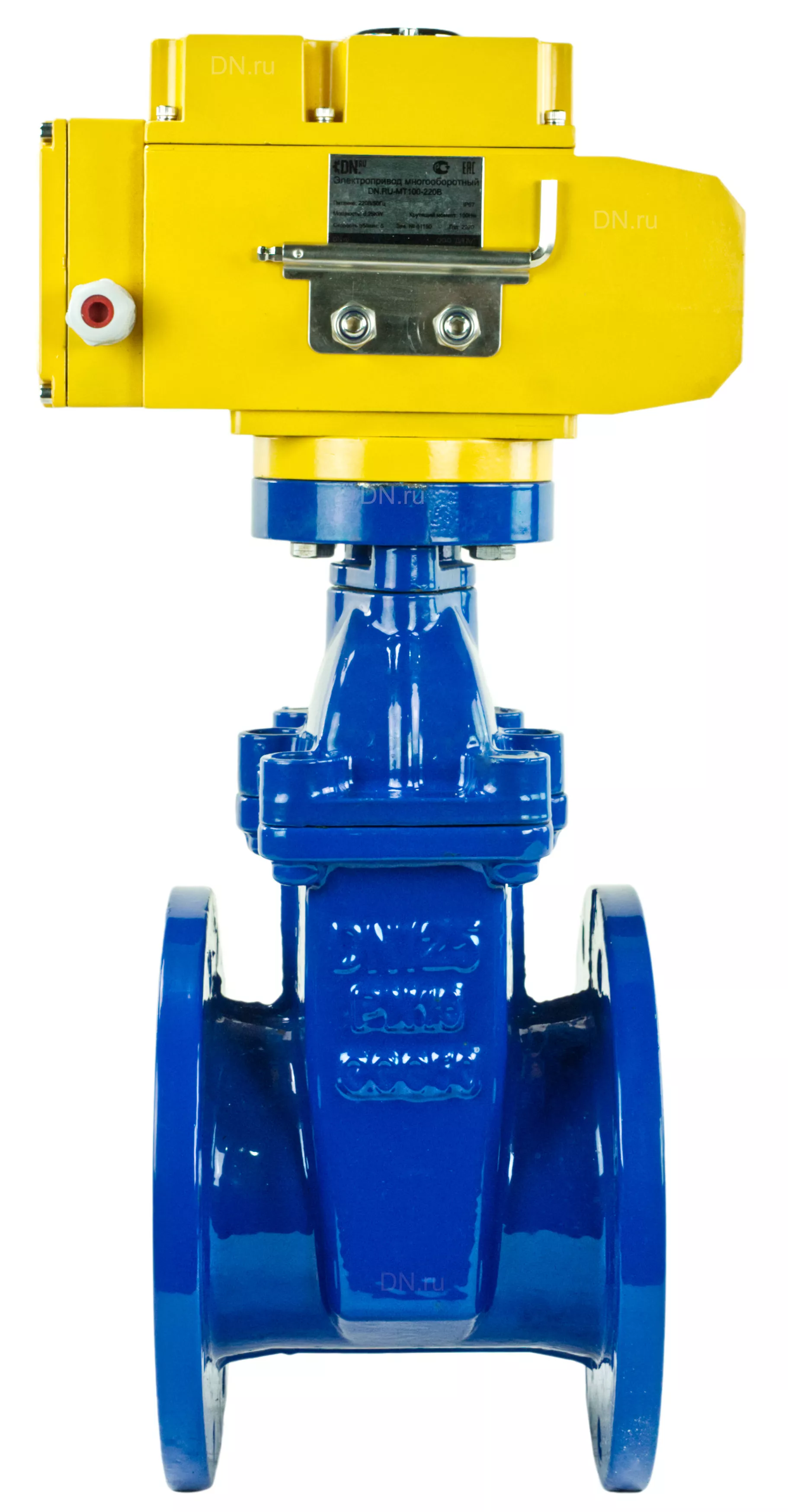

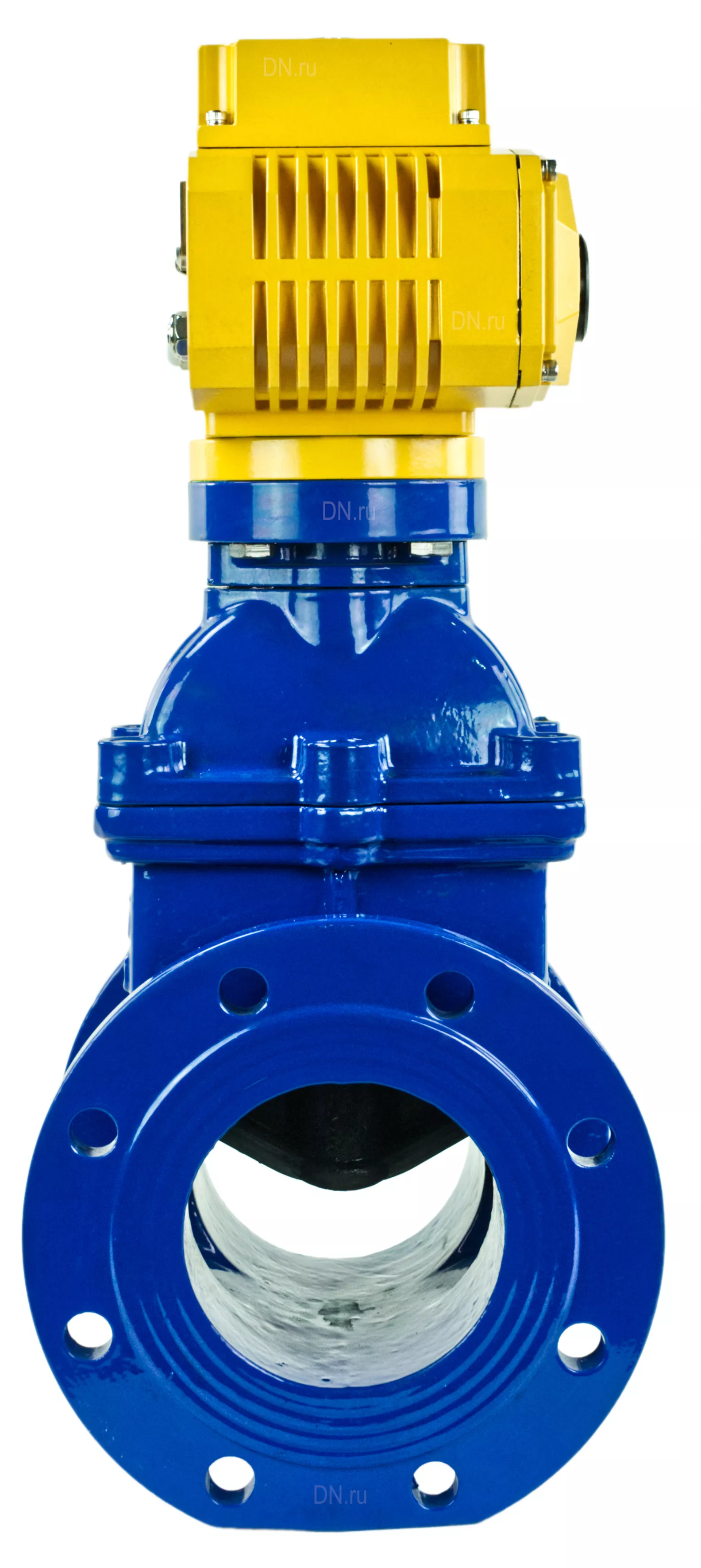

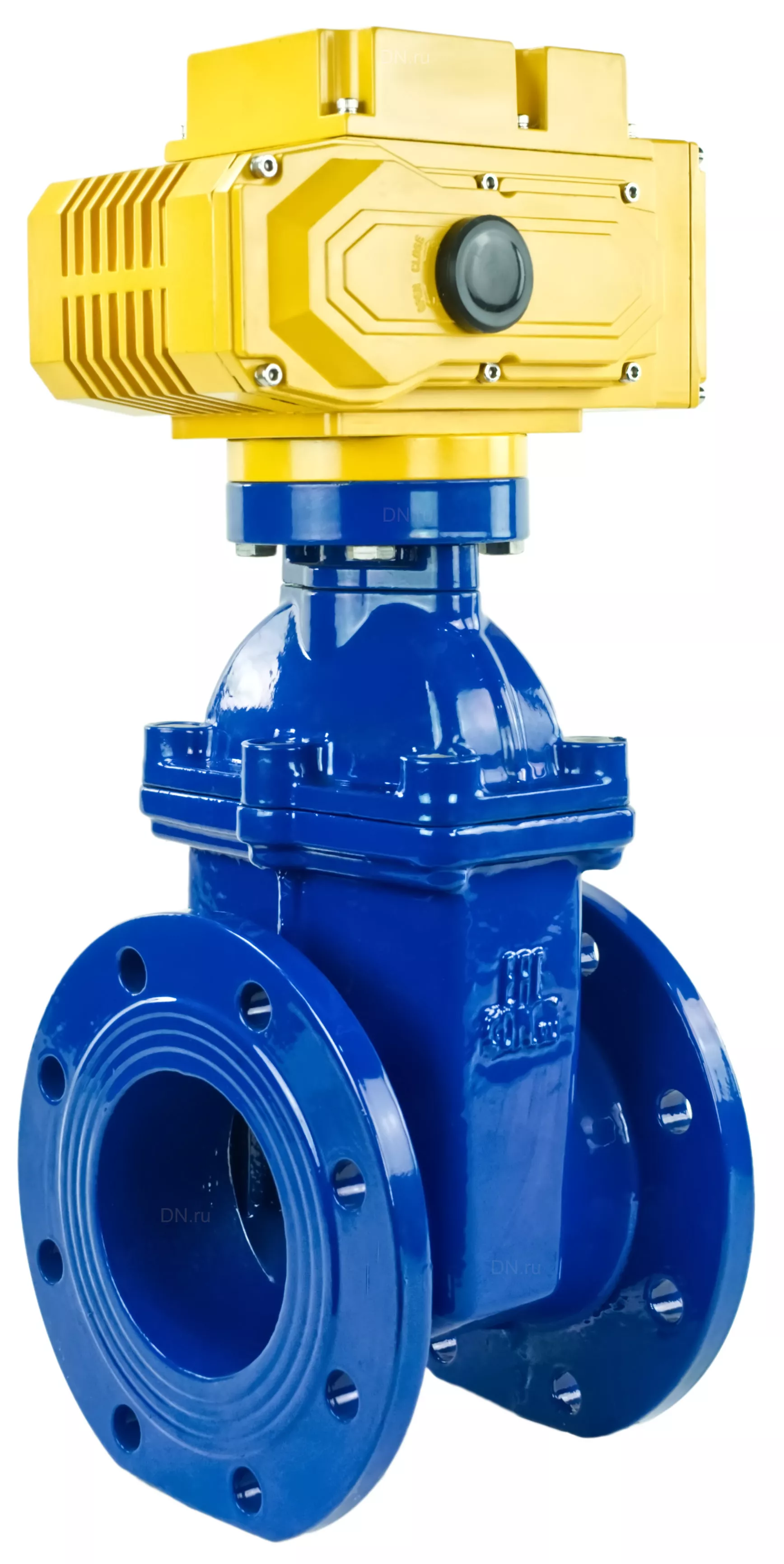

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду125 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В, цвет - синий (D040-08380)

Name: Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду125 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В, цвет - синий (D040-08380)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду125 с электроприводом MT-N-020EM-O1-380VAC-У1 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 380В 50 Гц.

Файлы для скачивания


dwg	DN125_3D_DWG.dwg	1.9 MB	AutoCAD 2018+
stp	DN125_3D_STEP.stp	2.1 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	765 mm
Ширина	268 mm
Длина	308 mm
Вес	37000 g
Диаметр	125 mm
