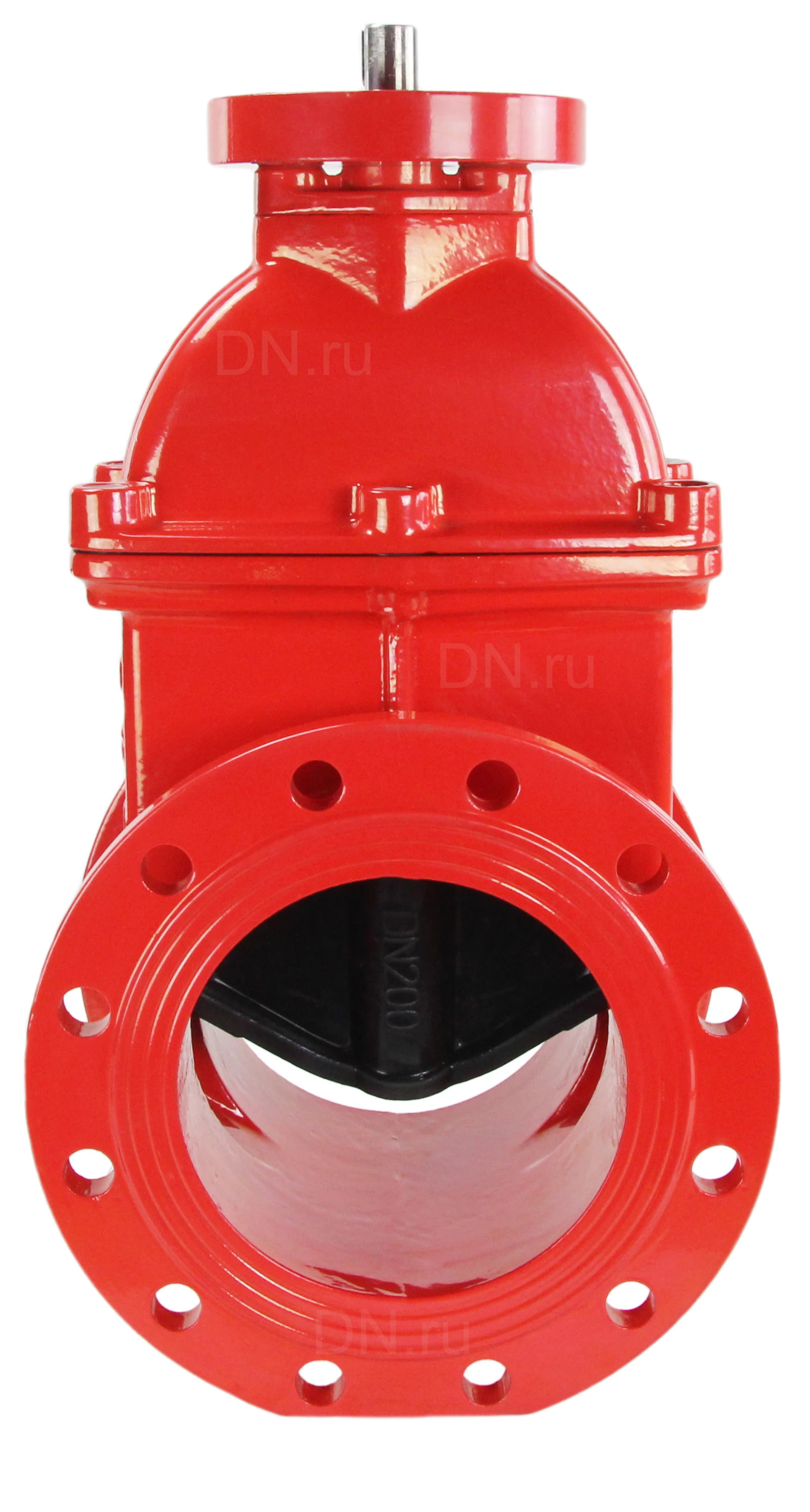

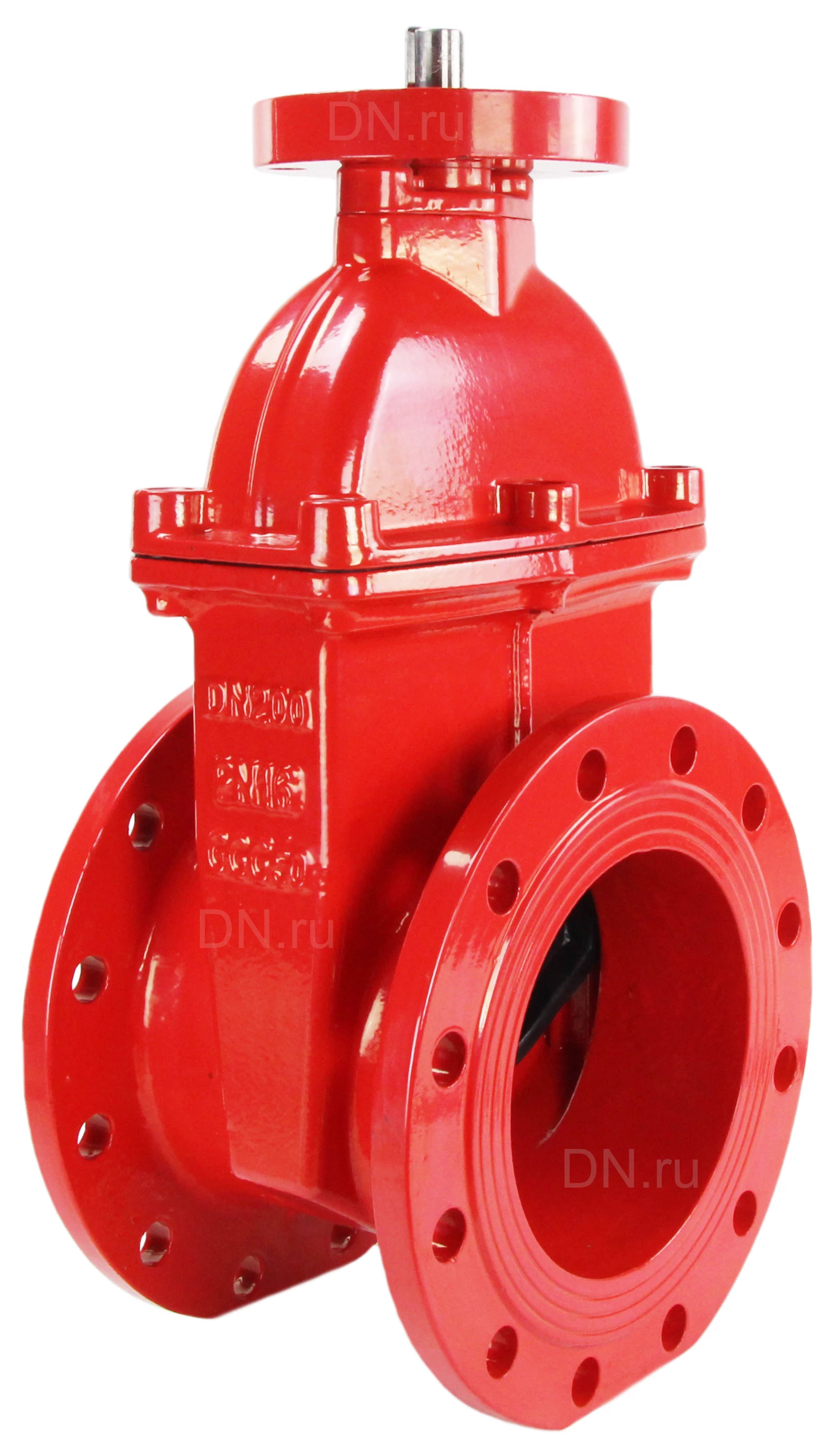

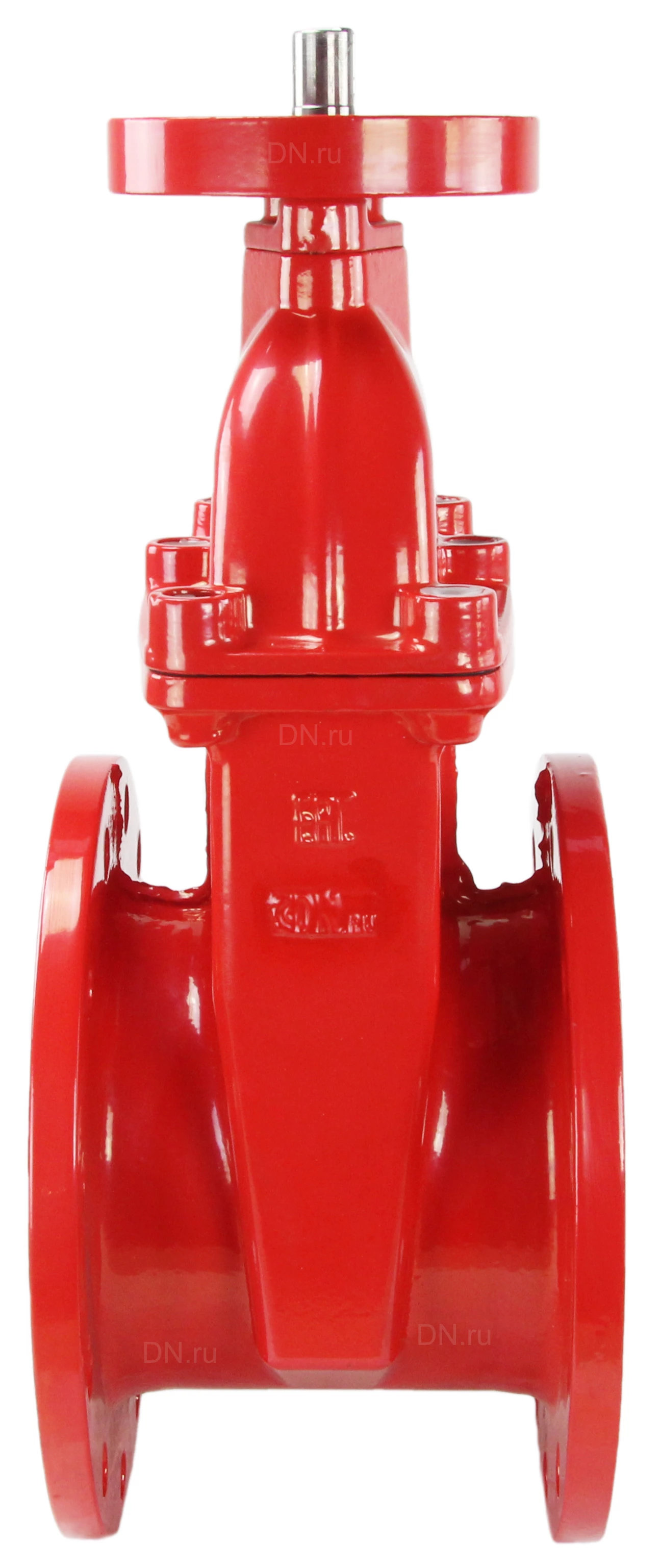

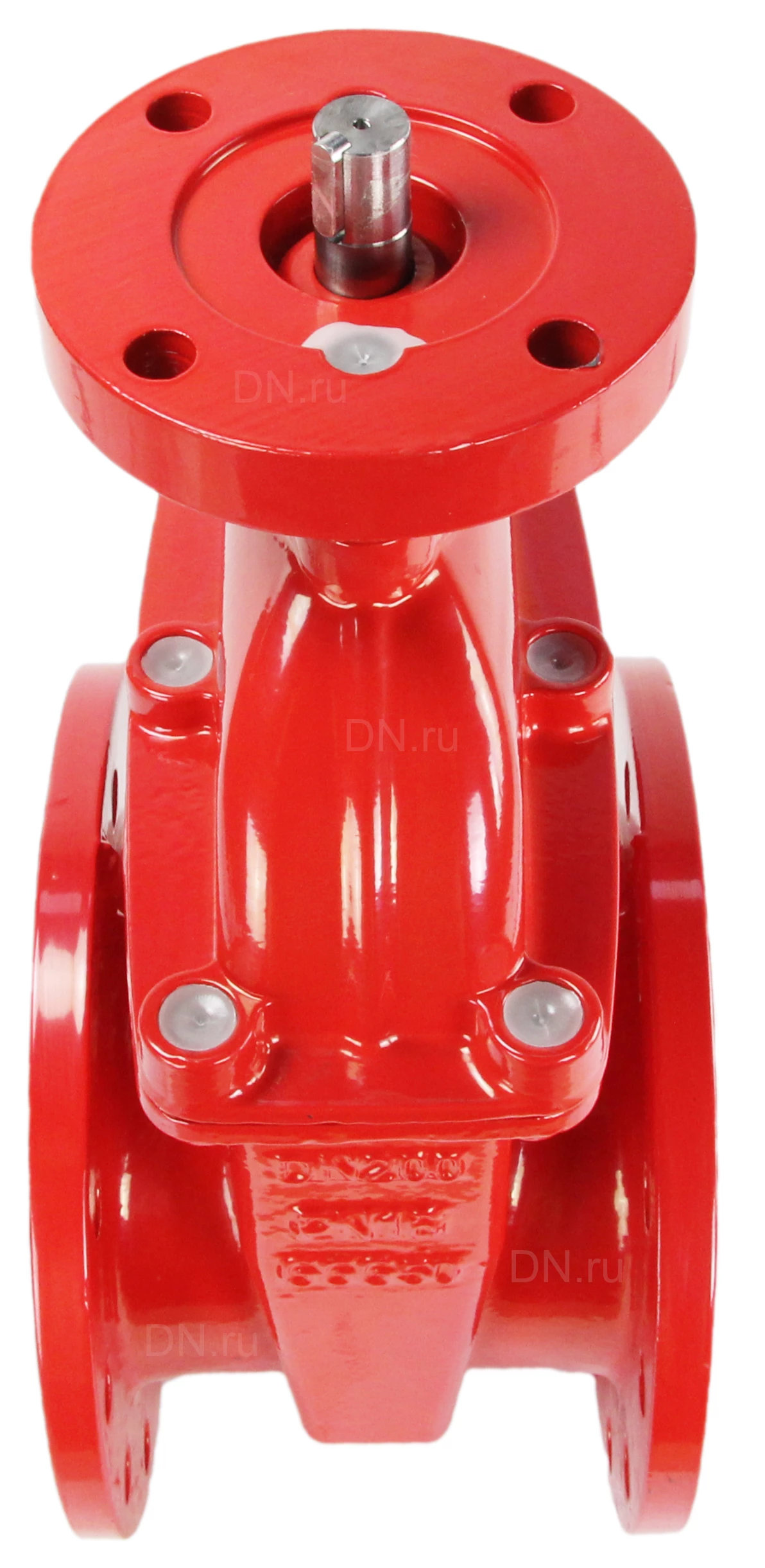

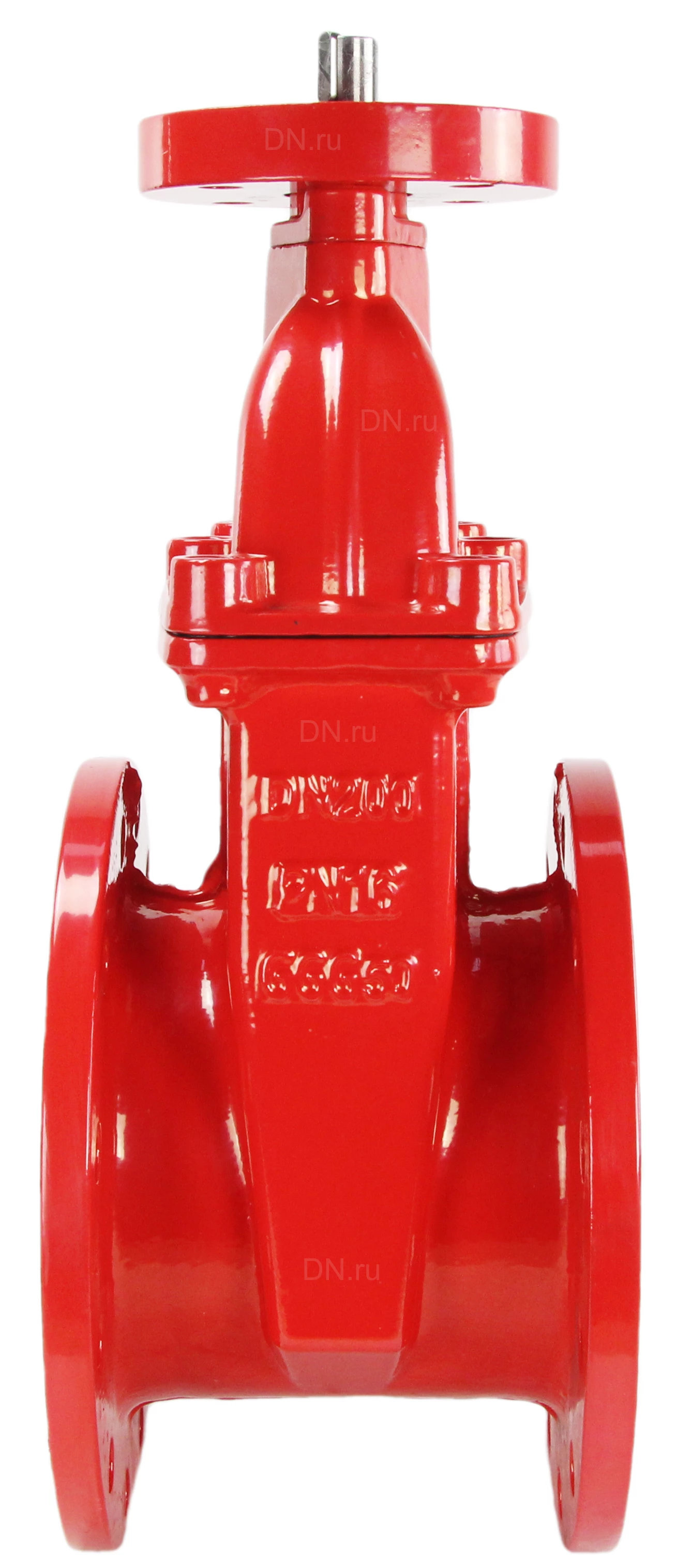

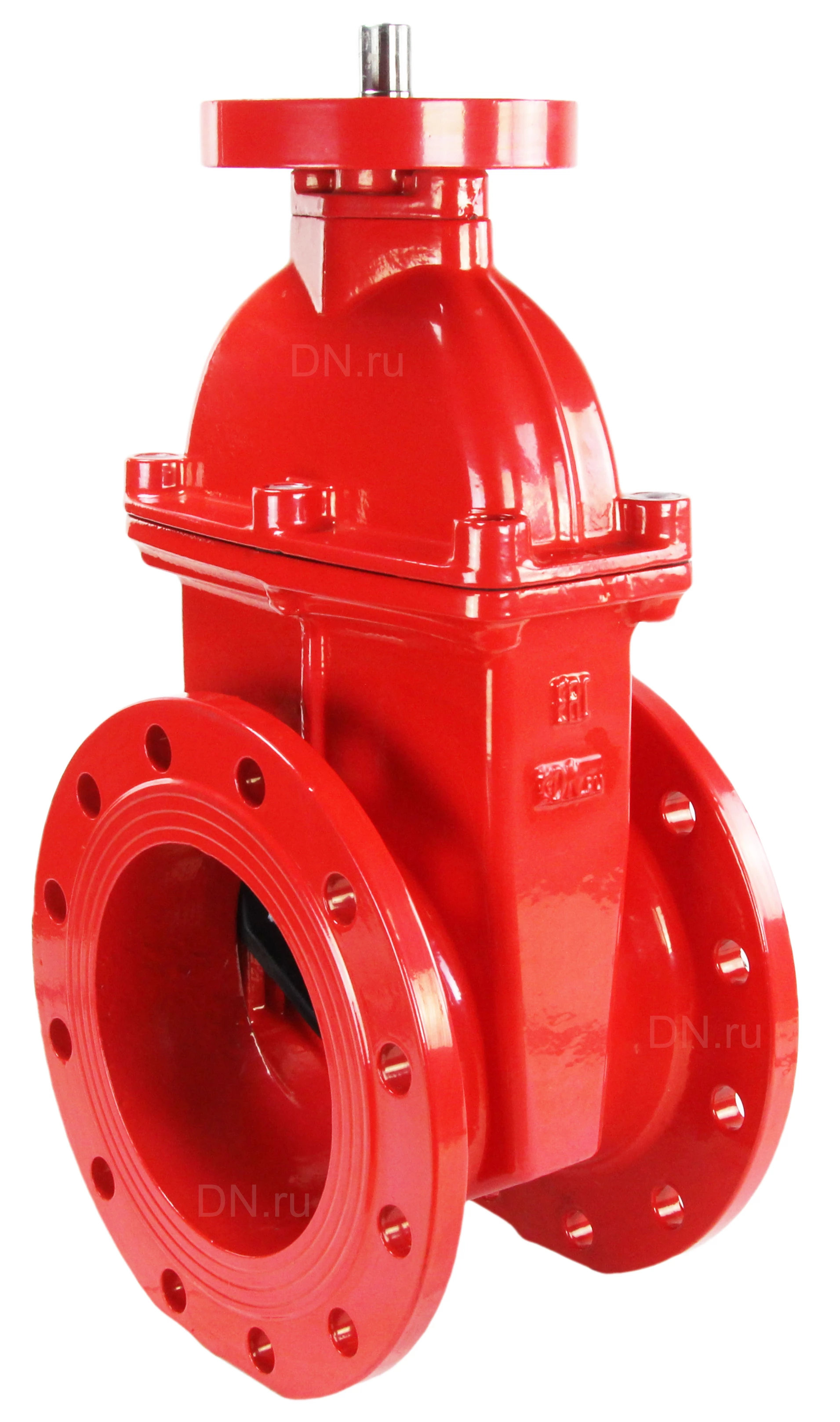

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - красный (D040-07318)

Name: Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - красный (D040-07318)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

Задвижка чугунная литая клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру16 красная совместно с электроприводом предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Файлы для скачивания


dwg	DN200_3D_DWG.dwg	943 KB	AutoCAD 2018+
stp	DN200_3D_STEP.stp	949 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	770 mm
Ширина	340 mm
Длина	230 mm
Вес	59000 g
Диаметр	200 mm
