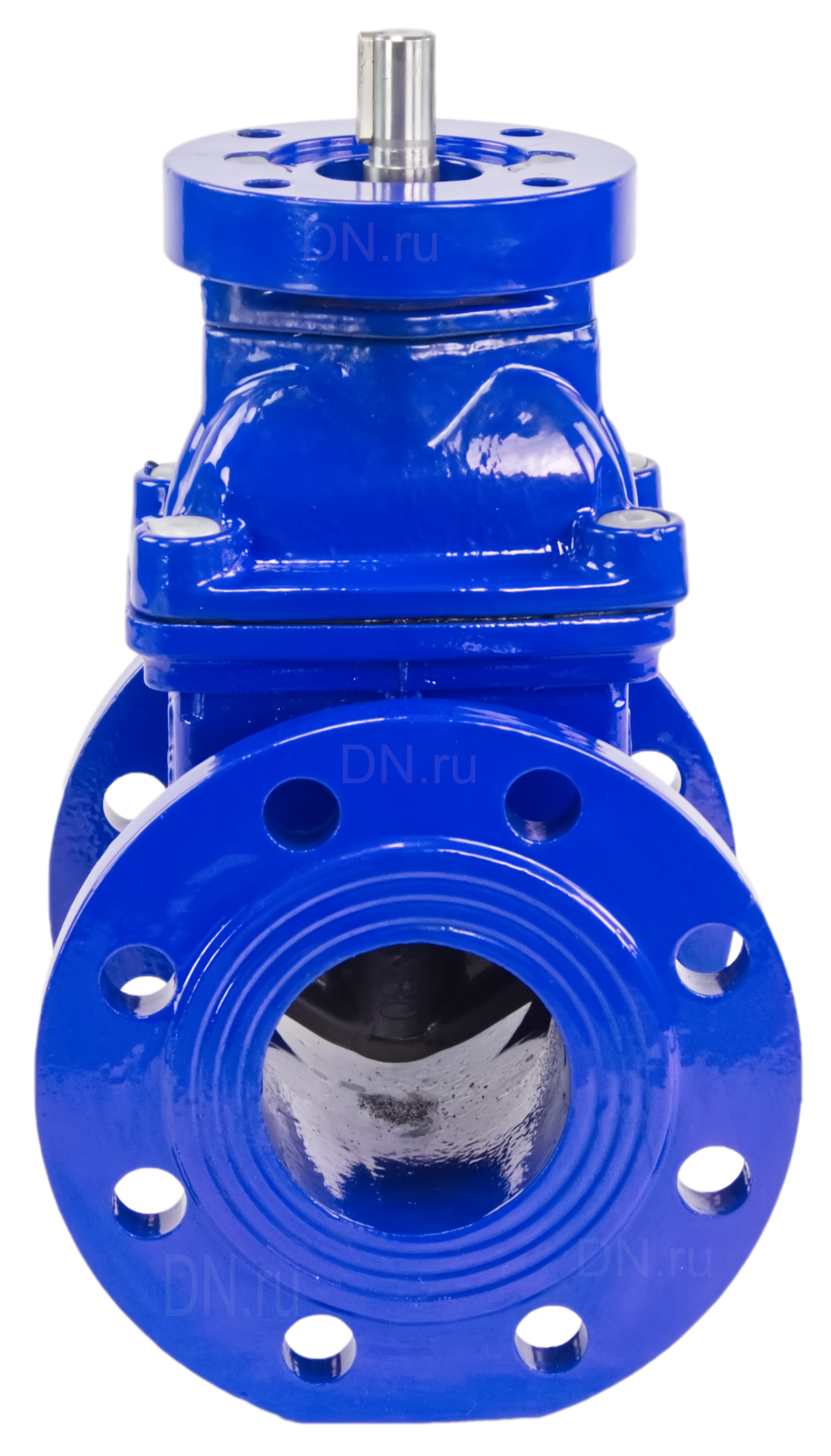

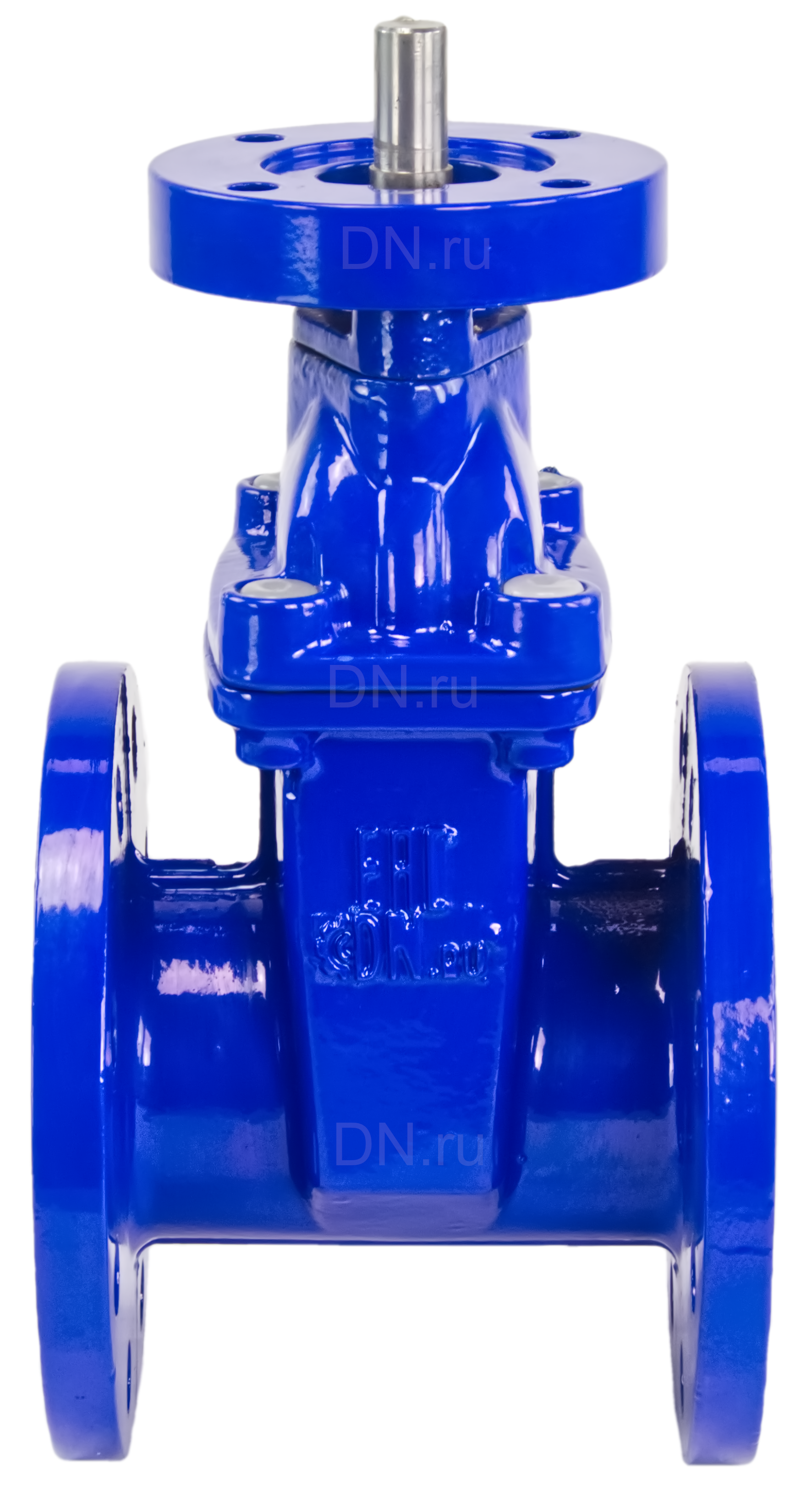

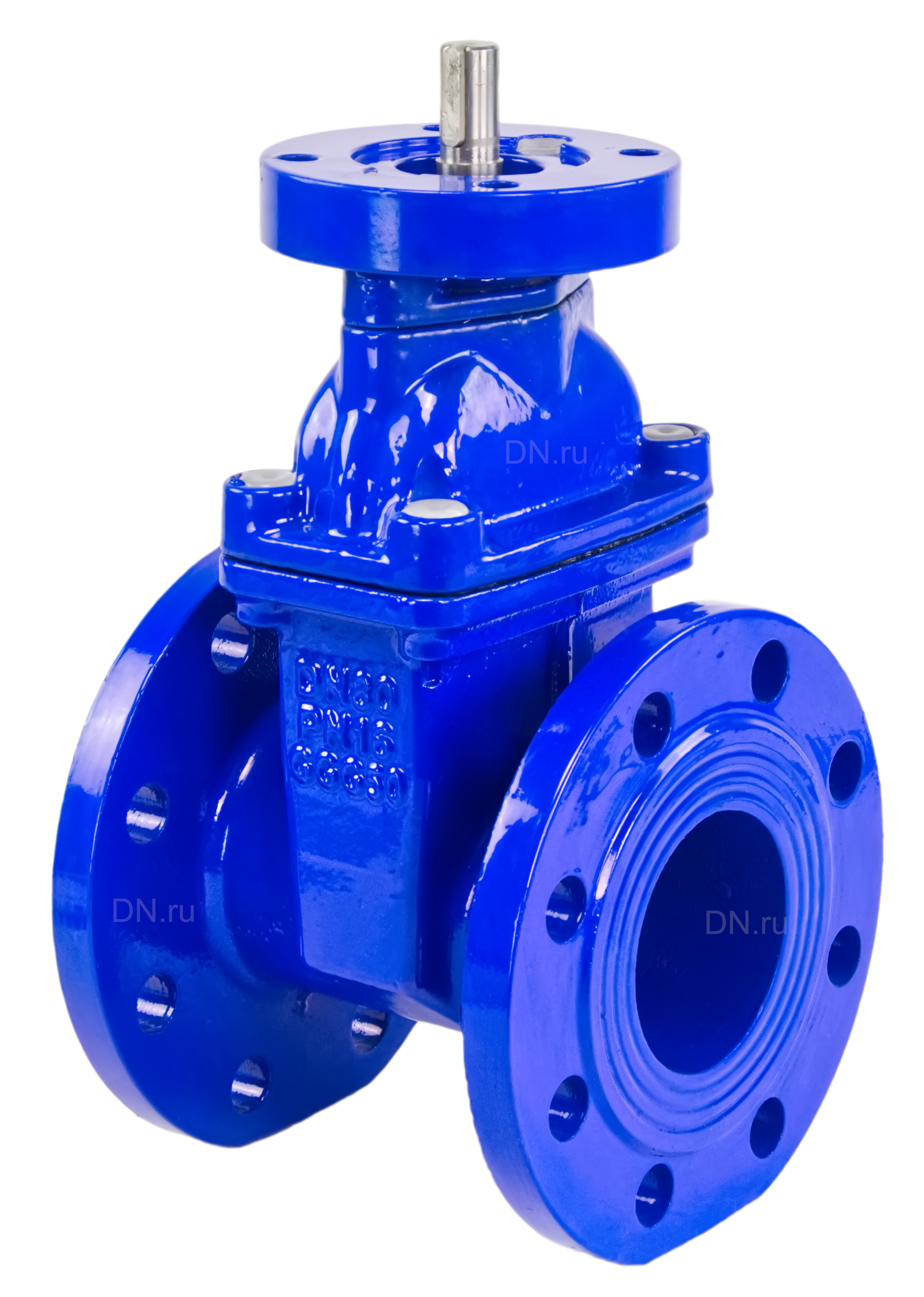

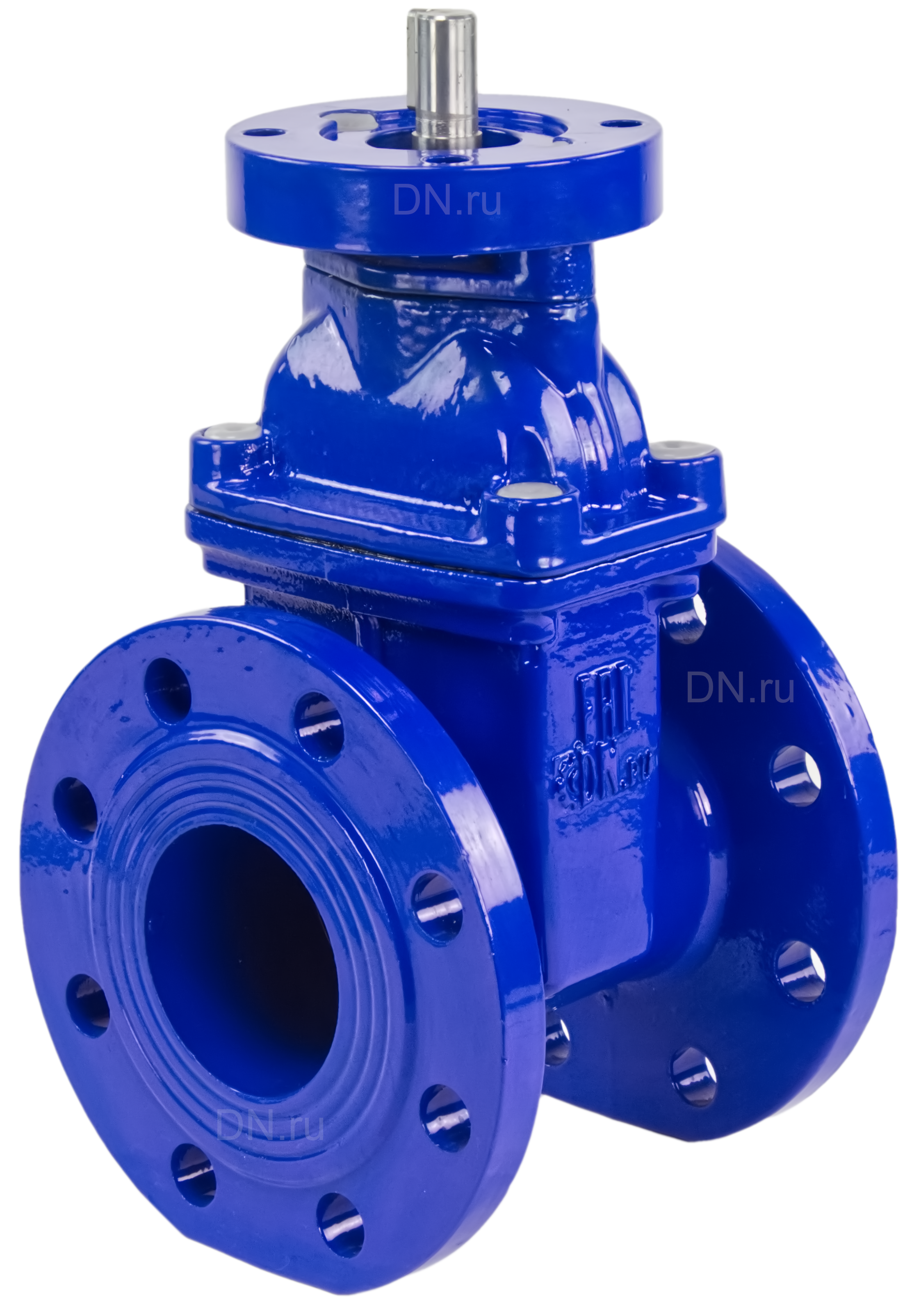

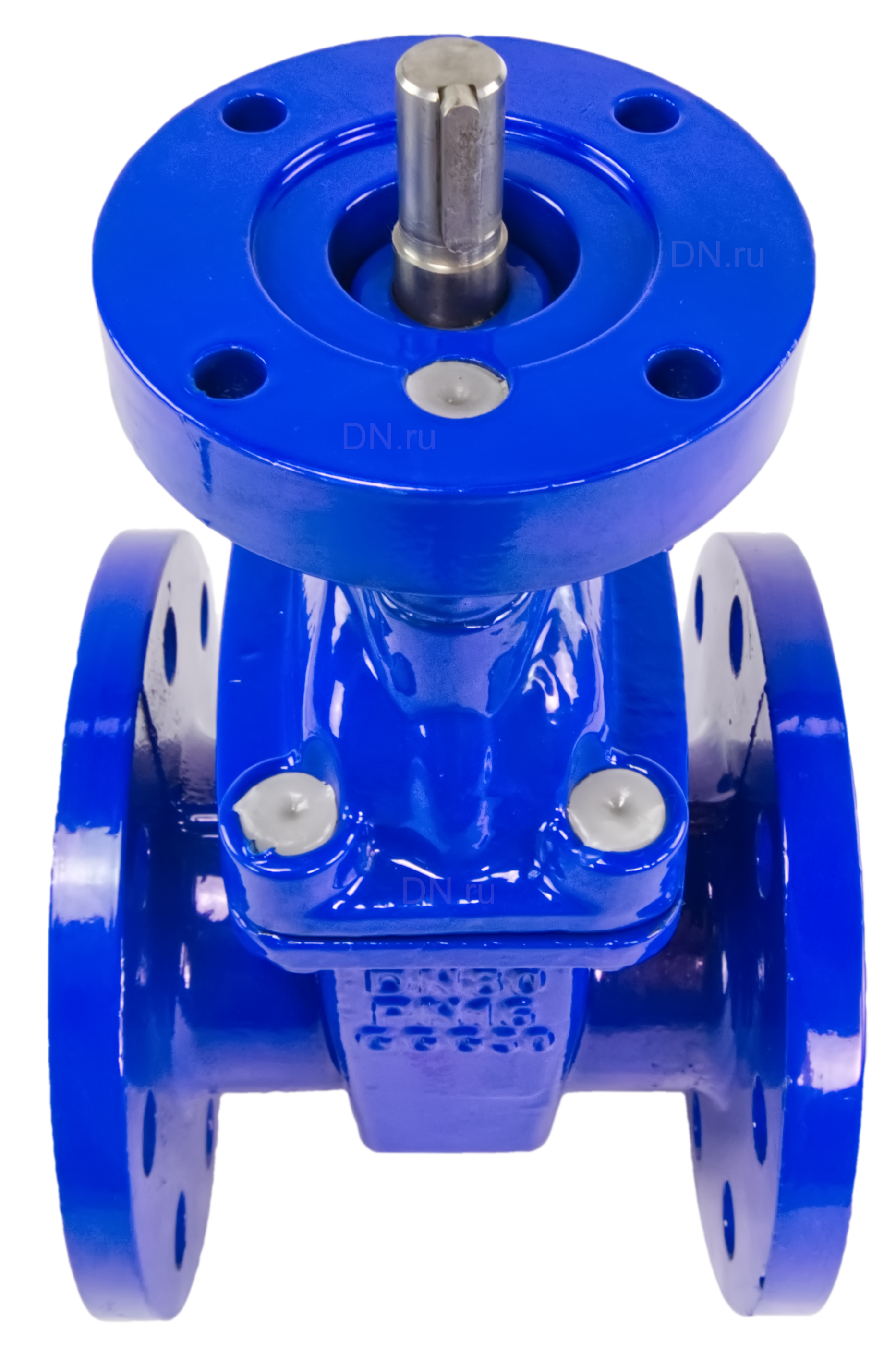

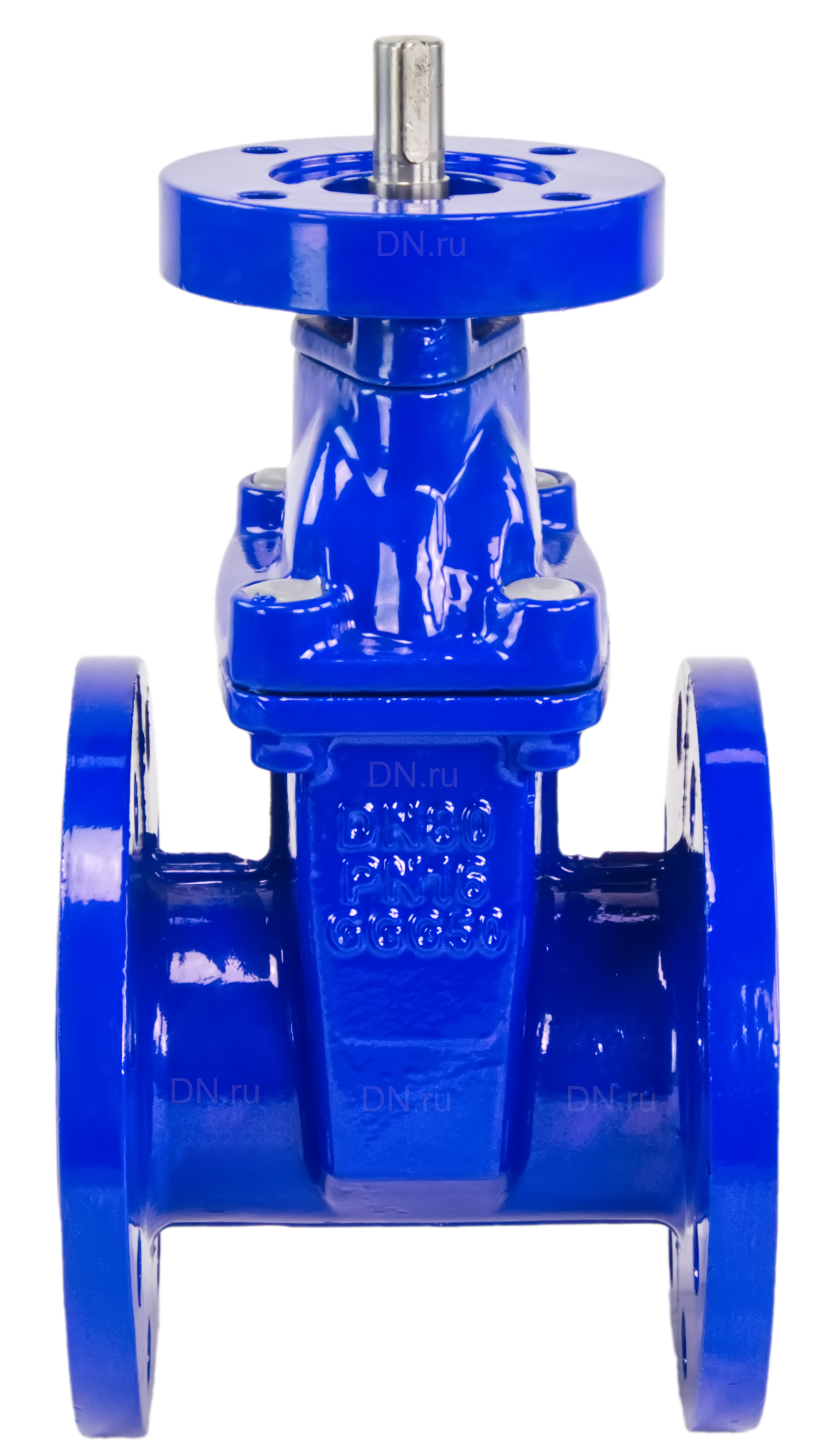

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, под электропривод

Name: Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, под электропривод
Brand: DN.ru

Обновлено в 2024 году

Описание

Задвижка чугунная литая клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру16 синяя совместно с электроприводом предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Файлы для скачивания


dwg	dn150_3d_dwg.dwg	544 KB	AutoCAD 2007
stp	dn150_3d_step.stp	697 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	528 mm
Ширина	210 mm
Длина	285 mm
Вес	35500 g
Диаметр	150 mm
