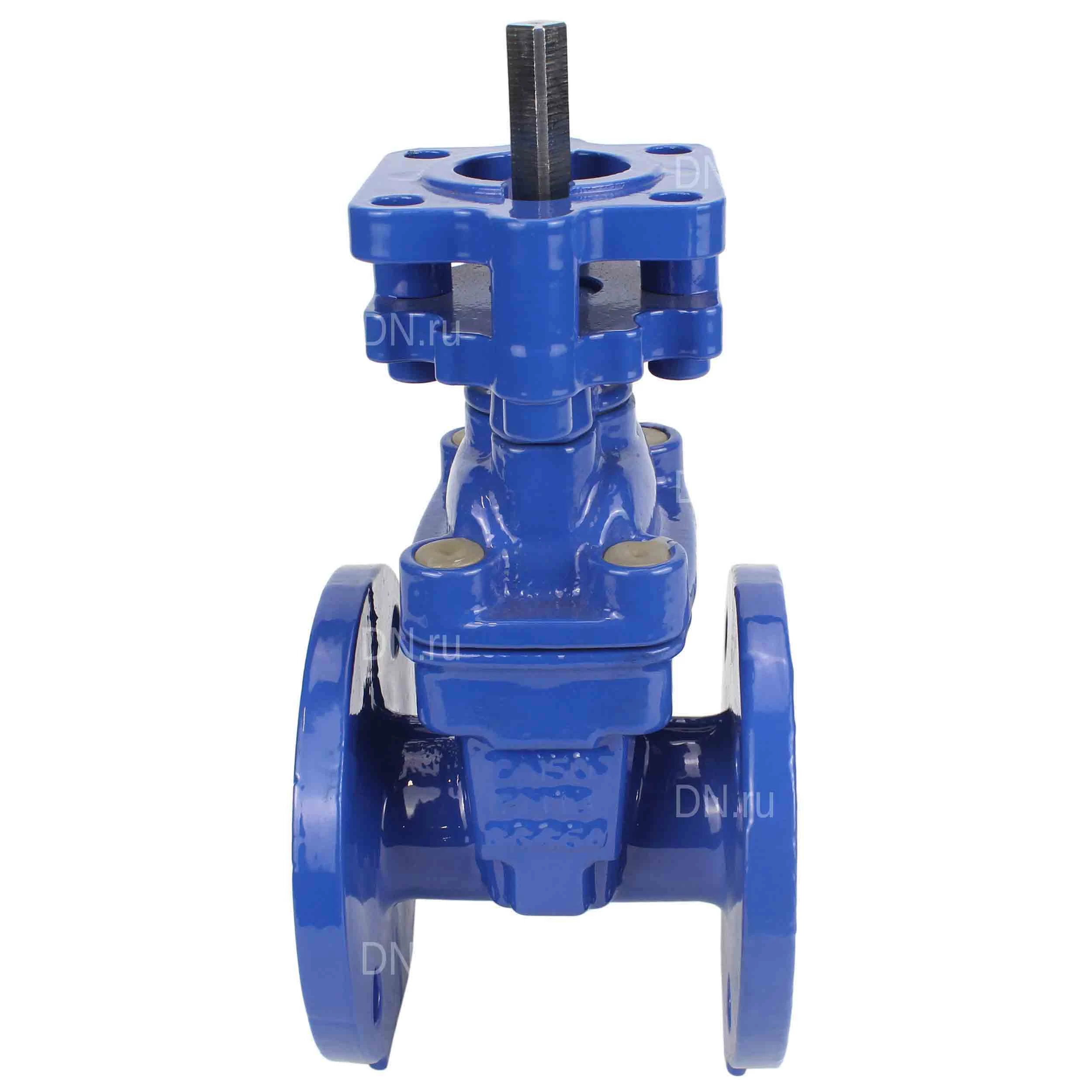

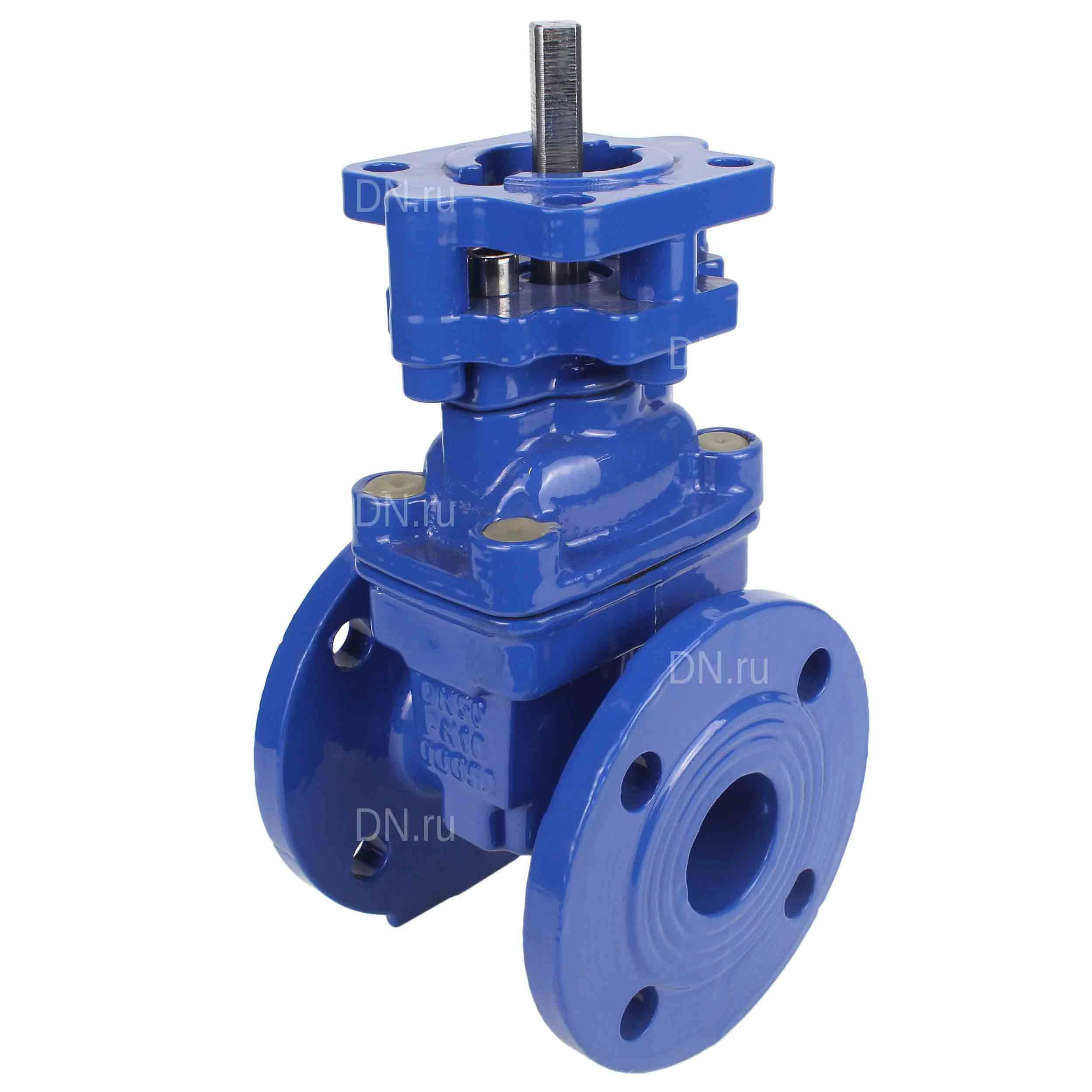

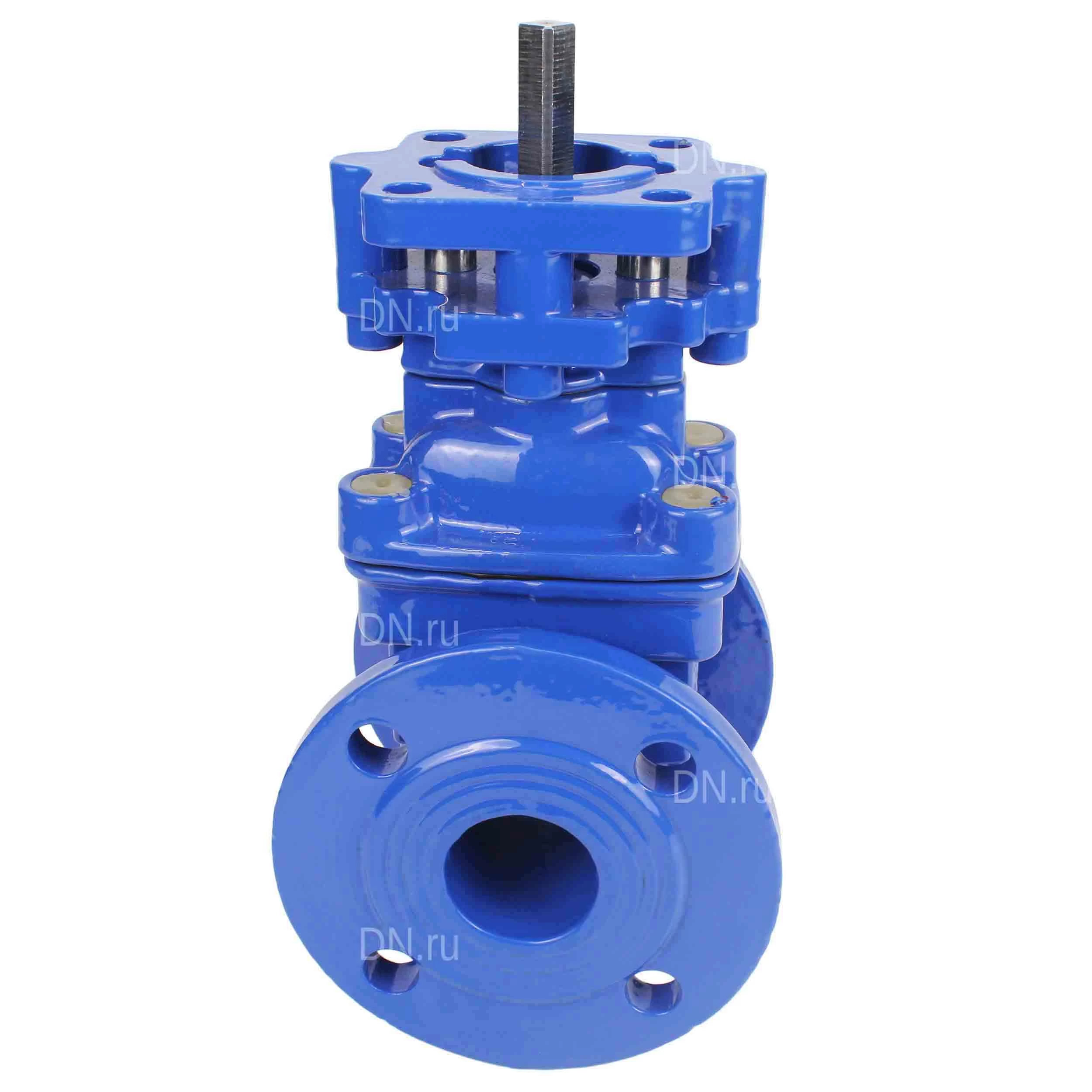

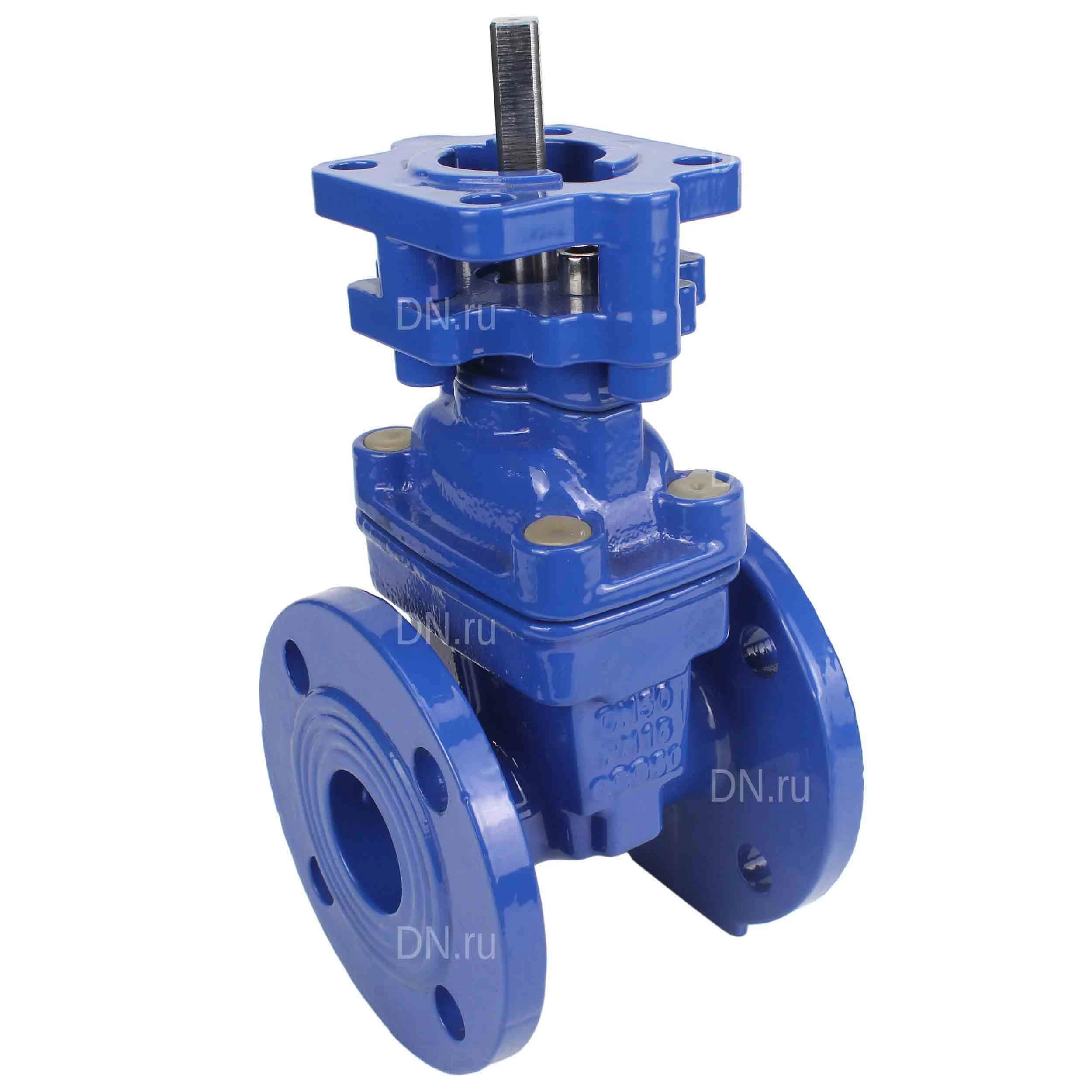

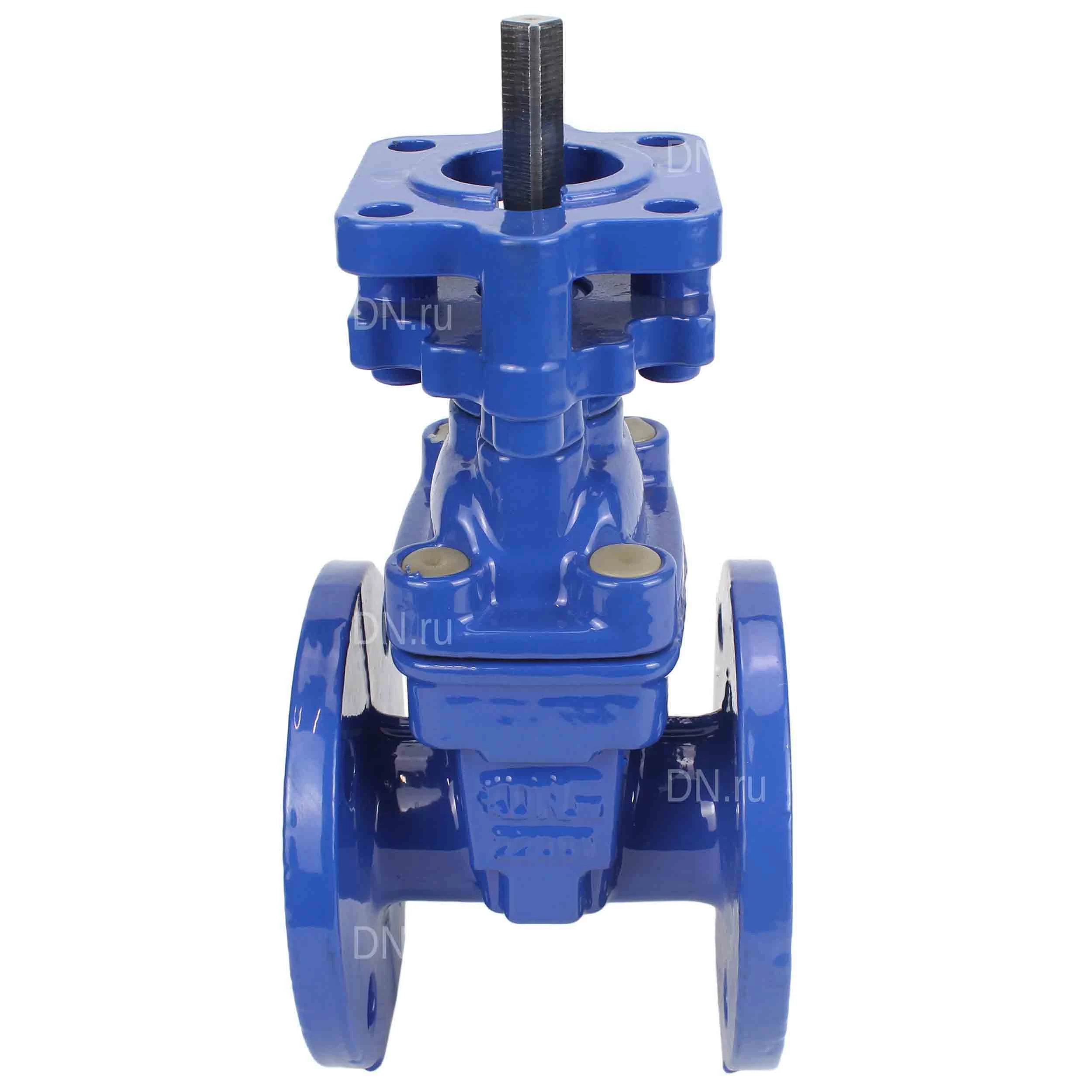

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий (D040-07958)

Name: Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий (D040-07958)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 синяя предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Файлы для скачивания


dwg	dn50_3d_dwg.dwg	688 KB	AutoCAD 2007
stp	dn50_3d_step.stp	879 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	283 mm
Ширина	165 mm
Длина	150 mm
Вес	7800 g
Диаметр	50 mm
